2020系列T型槽6mm工业铝框架型材

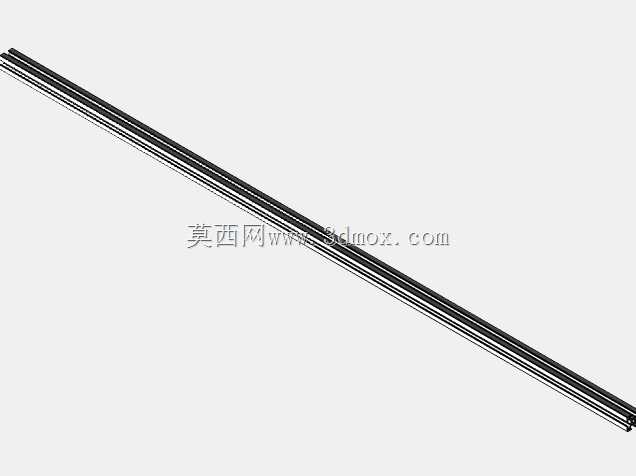

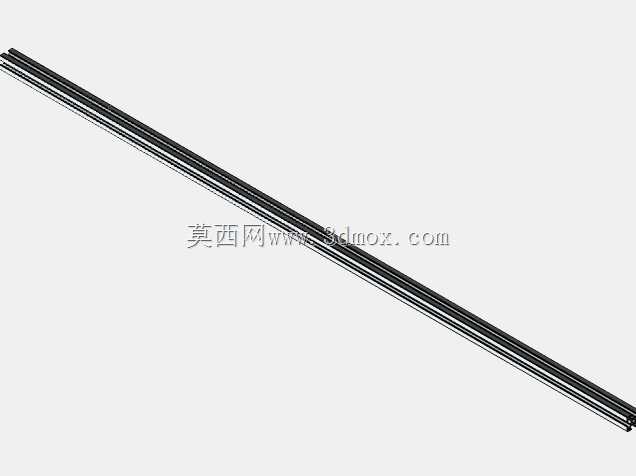

　　这款2020规格的T型槽铝型材，是轻型工业框架搭建场景里的常用基础构件，日常在桌面级小型设备机架、3D打印机外框、小型检测工位支架、实验室简易工装架的搭建中应用十分广泛。型材截面外轮廓尺寸为20mm×20mm，属于小截面轻型铝挤型范畴，单米重量控制在较低区间，既能够满足低负载场景的结构刚性需求，又能最大程度降低整体框架的自重，方便人工搬运与快速组装。

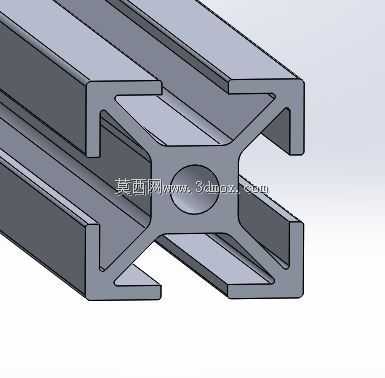

　　从截面结构设计来看，型材四个方向均开设槽宽6mm的标准T型安装槽，槽道尺寸适配行业通用的T型螺栓、法兰螺母等配套紧固件，不需要额外在型材本体上打孔攻丝，组装时只需要将预置螺母滑入槽道对应位置，配合螺栓锁紧即可完成构件连接，大幅缩短框架搭建的周期，后期调整框架结构、加装附属配件时也不需要拆解整体结构，只需要松脱对应位置的紧固件就能调整安装位置，适配多批次小批量的定制化框架搭建需求。型材中心位置预留直径4.5mm的通孔，适配M5或者M6的贯通式连接件，在做长型材拼接、垂直方向型材对接的时候，可以直接穿入螺栓实现高强度连接，避免角件连接带来的外凸尺寸占用，让框架外表面保持齐整，适配有外观要求的桌面设备外框场景。

　　设计过程中，型材的壁厚经过反复校核，在满足铝挤工艺成型要求的前提下，针对日常使用中常见的侧向受力、垂直承重场景做了筋位优化，中心支撑筋与四个槽道的连接筋做了圆弧过渡处理，既避免挤型过程中应力集中导致的成型缺陷，也能提升截面的抗扭、抗弯性能，在常规的桌面设备承重场景下，不会出现长期负载导致的型材弯曲变形问题。槽道内部的尺寸公差控制在行业通用标准范围内，配套的紧固件滑入时不会出现卡滞或者间隙过大的问题，锁紧后连接位置不会出现松动移位，保障框架整体的结构稳定性。

　　在安装边界上，这款型材采用端面连接时，不需要额外加工复杂的端面结构，切割成指定长度后即可直接组装，配合对应的角件、端盖、脚轮等配件，可以快速搭建出不同尺寸的框架结构，槽道的外边缘尺寸统一，适配通用的封条、面板安装槽，在框架外侧安装亚克力板、钣金门板时，不需要额外做转接结构，直接将封条嵌入槽道即可固定面板，大幅降低附属配件的适配成本。日常选型时，这款型材多用于负载不超过30kg的轻型框架场景，不适合作为重型设备的承重主梁，在做跨距超过600mm的水平梁使用时，需要根据实际负载核算扰度，必要时增加支撑筋或者更换更大截面的型材，避免长期使用出现下弯变形。
