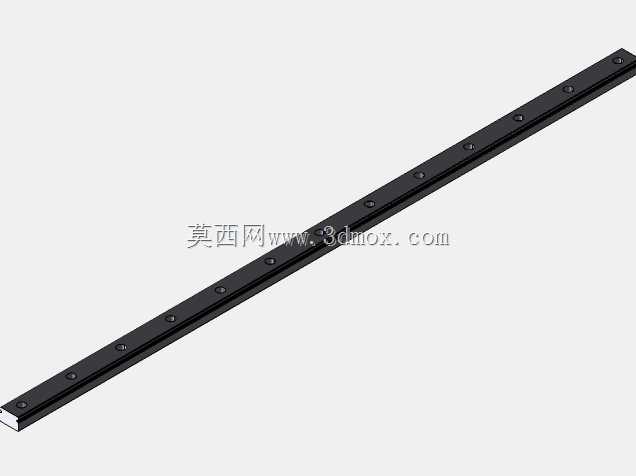

MGN15R型500mm长度微型线性导轨

　　这款MGN15R规格的线性导轨，有效行程覆盖500mm长度区间，是小型精密传动场景里应用极广的导向部件。从实际选型经验来看，这类微型导轨常出现在桌面级精密检测设备的位移滑台、小型自动化点胶机构的运动轴、3D打印设备的轴向导向单元，还有医疗检验仪器的样本输送工位里，核心作用是给运动部件提供高直线度的往复运动导向，同时承受运动过程中的垂直载荷与一定的偏载力矩。

　　从结构设计逻辑来看，导轨本体采用淬硬轴承钢加工成型，滚道经过精密磨削处理，和配套滑块内的钢珠滚动体形成低摩擦的滚动摩擦副，相比传统滑动导向结构，摩擦阻力能降低到滑动结构的五十分之一左右，低速运动时不会出现爬行现象，微动进给的定位精度可以稳定控制在微米级。导轨上的安装孔采用等间距排布，孔位公差严格匹配通用安装标准，安装时不需要额外做孔位修配，直接通过内六角螺丝就能将导轨固定在设备安装基准面上，安装基准边经过精磨处理，装配时靠紧基准面就能保证导轨的直线度要求，大幅降低现场装配的调校工作量。

　　在尺寸边界上，这款导轨宽度为15mm规格，整体高度较低，适合安装空间紧凑的小型设备布局，不会占用过多的机构安装空间。滑块部分采用紧凑型设计，和导轨配合的预压等级可以根据实际使用场景选择，轻预压等级适合高速轻载的搬运场景，中预压等级适合有一定刚性要求的切削加工工位，重预压则用于高负载、高抗振要求的冲压周边送料机构。日常使用中，导轨滚道的润滑可以通过滑块上预留的油嘴定期加注润滑脂，能有效降低滚道磨损，延长整体使用寿命。

　　建模过程中，这类导轨的滚道曲率、钢珠直径、滑块密封结构都需要严格按照实际尺寸还原，尤其是安装孔的沉头深度、孔距公差，直接关系到后续装配干涉检查的准确性，很多新手建模时容易忽略导轨端面的倒角尺寸，实际装配时如果端面没有做倒角处理，两根导轨拼接使用时很容易出现滑块卡顿的问题，这个细节在建模时需要重点还原，确保模型导入装配体后能完全匹配实际安装需求。
