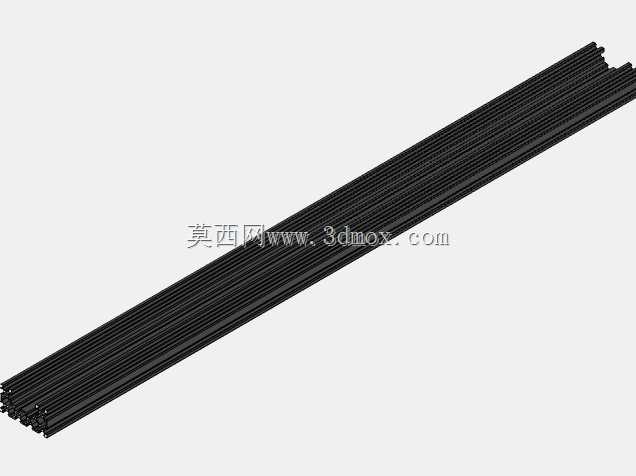

4080C型工业铝型材线性导轨结构

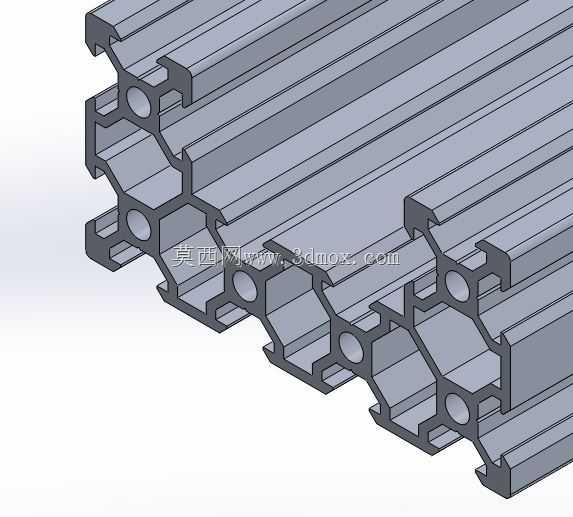

　　这款4080规格C型铝型材导轨，是线性运动模组搭建场景里的常用基础构件，日常在桌面级数控设备、自动化检测工位、小型物料移栽机构的框架搭建中出镜率极高。不同于普通平槽铝型材，它自带的C型槽道直接集成了导轨安装基准，省去了额外拼接导轨安装座的工序，在紧凑空间的设备搭建里能有效压缩整体安装尺寸。从截面结构来看，型材主体采用40mm×80mm的标准外轮廓尺寸，壁厚均匀分布在受力关键区域，中部的空腔既可以走设备的气管、信号线，也能穿入T型螺母实现槽内任意位置的附件固定，相邻型材拼接时，端面的连接孔位可以直接配合角码、内置连接件实现快速组装，不需要额外做端面铣削加工。C型槽的开口尺寸经过适配设计，刚好能匹配标准线性滚轮、滑块的安装间隙，

　　槽道的内侧直面经过挤压成型后的精度控制，能直接作为滚轮运动的导向面，在轻载线性运动场景下，不需要额外加装精密直线导轨就能满足运动导向需求，大幅降低小型自动化设备的搭建成本。在实际设备选型应用中，这类型材常用来做单轴移栽机构的主梁，比如小型点胶设备的X轴运动梁、视觉检测工位的镜头移动导轨、3D打印设备的框架主梁，它的截面惯性矩经过优化，80mm方向的抗弯能力足够支撑1米跨度内的轻载运动组件，不会出现明显的下挠变形。设计这类型材结构的时候，需要重点关注槽道的同轴度公差，整根型材挤出后的直线度要控制在合理范围内，不然滚轮在槽内运动时会出现卡顿、阻力不均的问题；同时槽口的倒角设计不能过大，不然会导致T型螺母在槽内转动，无法锁紧外接附件；

　　型材中部的加强筋布局，要兼顾减重和结构刚性，避免在锁紧连接件时出现型材侧壁变形的情况。安装边界上，这款型材的槽道间距和标准40系列铝型材完全兼容，和同系列其他规格型材拼接时不需要定制转接件，侧面的槽道可以安装传感器支架、拖链槽、行程开关等外围附件，所有安装附件都能通过标准T型螺母实现无钻孔固定，后期调整设备布局时不需要重新打孔攻丝，能大幅缩短设备改装的周期。在轻载运动场景下，这种集成C型导向槽的铝型材比单独搭配铝型材加外置导轨的方案，整体安装空间能缩小30%左右，组装效率提升近一半，非常适合小批量定制自动化设备、教学实验平台、开源硬件项目的结构搭建使用。
