MGN15H微型直线导轨滑块组件

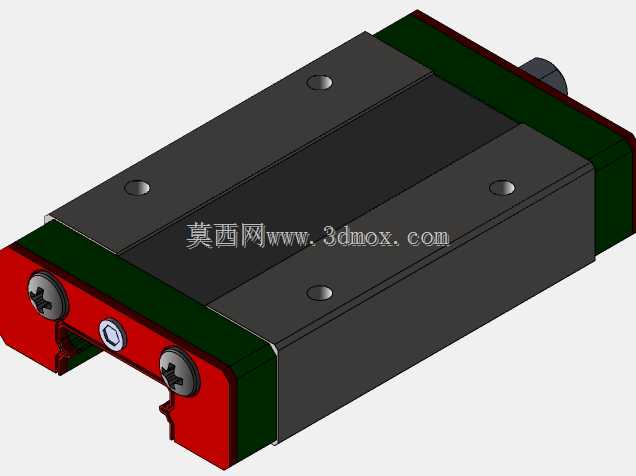

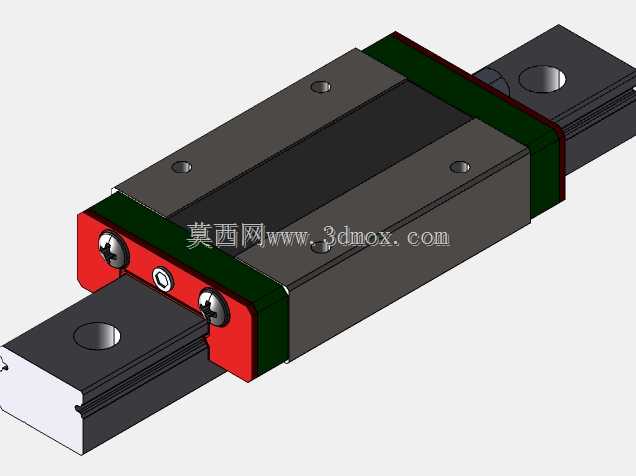

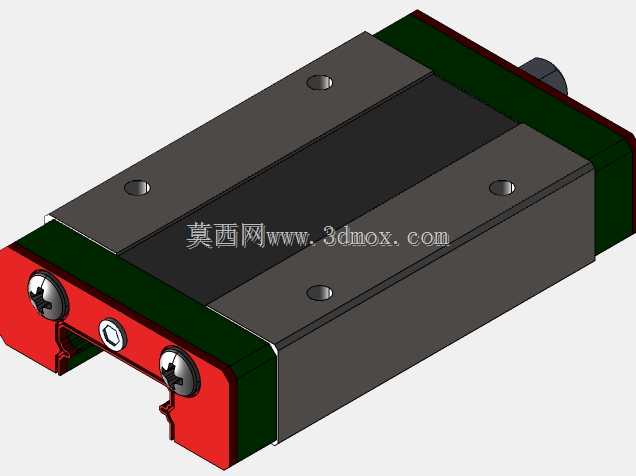

　　这款MGN15H规格的线性导轨滑块组件，是小型精密传动场景里的核心导向部件，常见于桌面级自动化检测设备、小型3D打印运动轴、精密点胶机位移平台、医疗采样设备进给机构这类对安装空间有严格限制的工况中。从结构设计来看，滑块主体采用合金钢基体加工，两侧集成循环滚珠通道，端盖位置设计有滚珠回流换向结构，配合预紧调整顶丝，可根据实际负载需求调整导轨副的预压等级，消除反向间隙，保证往复运动的定位精度。滑块的安装面设计有标准沉头安装孔，可直接通过内六角螺丝固定在移动负载台面上，导轨侧的安装孔位间距符合微型导轨通用安装规范，无需额外加工转接板即可适配多数小型运动平台的安装孔位布局。在实际使用中，

　　这类微型导轨的额定动负载适配10kg以内的水平移动负载，垂直安装场景下需要配合配重结构抵消滑块与负载的自重，避免断电后滑块滑移。设计建模时，需要重点关注滑块与导轨的配合间隙，滚珠滚道的曲率半径与滚珠直径的匹配值，端盖的回流槽弧度要保证滚珠循环时无卡滞点，密封刮屑片的唇边要贴合导轨表面，既能阻挡加工碎屑、粉尘进入滚道，又不会产生过大的滑动阻力影响传动效率。安装边界方面，单根导轨搭配单滑块使用时，要注意滑块的行程末端预留足够的缓冲距离，避免滑块高速运动时冲出导轨端面；多滑块搭配长导轨使用时，要保证两根平行导轨的安装平面度公差控制在0.02mm以内，避免过定位导致滑块运行卡涩、磨损加剧。滑块侧面的油嘴位置预留了润滑脂注入口，

　　日常维护时可直接通过注油嘴补充润滑脂，无需拆解滑块结构，能有效降低设备运维的拆装工作量。这类微型导轨相比普通宽幅直线导轨，截面高度更低，整体重量更轻，在对设备整体重量、安装空间有严苛要求的消费电子组装设备、小型光学检测位移台中应用十分广泛，建模时还原的滚珠循环结构、安装孔位、密封件结构，可直接用于设备整体装配的干涉检查、运动仿真验证，帮助设计人员提前排查安装布局中的空间冲突问题。
