MGN9H微型直线导轨滑块结构设计

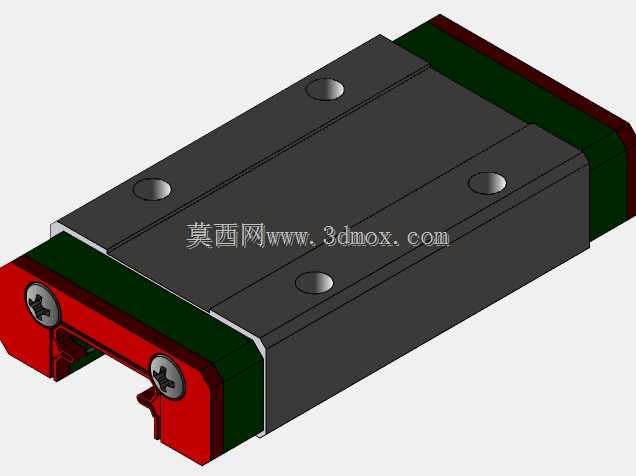

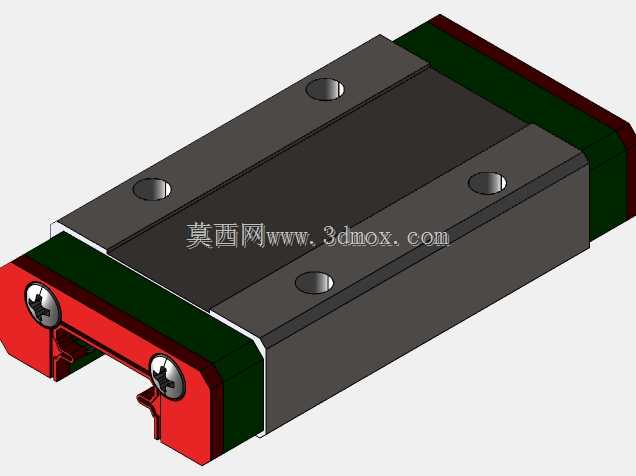

　　在小型自动化设备的紧凑空间布局里，这类微型直线导向部件的选型往往直接决定整机的运行精度与装配可行性，MGN9H规格的导轨滑块组合，是小负载直线往复运动场景里的常用导向元件。从结构设计逻辑来看，滑块主体采用合金钢基体加工，滚道区域做了淬硬处理，保证长期往复运行下的耐磨性能，两端的红色端盖内置密封结构，既能阻挡加工环境里的切屑、粉尘进入滚道内部，也能留存润滑脂，降低日常维护频次。滑块与导轨的配合采用四列钢球接触设计，可同时承受径向、反径向以及双向侧向载荷，在小行程高速往复运动工况下，依然能保持稳定的运行刚性，不会出现侧向偏移的问题。导轨本身的截面为微型宽幅设计，安装基面的加工要求相对常规大规格导轨更低，

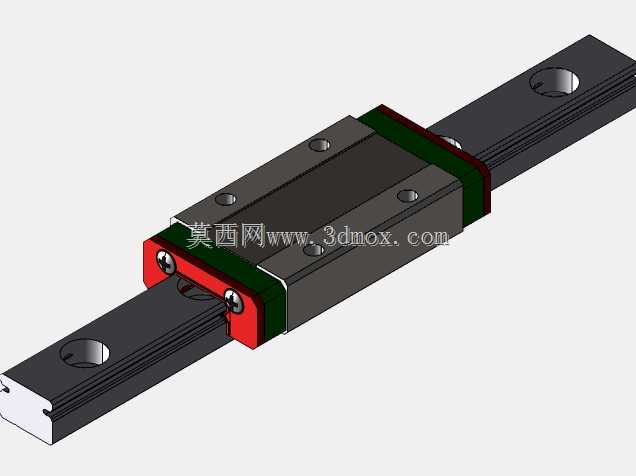

　　导轨上预制的沉头安装孔可直接通过内六角螺丝固定在设备安装基板上，不需要额外加工复杂的定位台阶，能有效压缩设备的装配工时。从安装边界来看，该规格导轨的滑块安装孔位间距、滑块总高度、导轨宽度都遵循微型导轨的通用尺寸规范，可直接适配同规格的市面上多数同类型产品，在设备改型、备件替换时不需要重新调整安装基面的孔位布局。这类导向部件常应用在3C产品组装工位的小型滑台、桌面级检测设备的进给轴、医疗分析仪器的样本输送机构、小型点胶机的运动轴上，这类场景普遍负载不大，但对导向精度、运行平顺性、安装空间占用有较高要求，9mm宽度的导轨可以在狭窄的设备内部空间完成布置，不会占用过多的结构空间。设计建模时，滚道的曲率参数、钢球的排布间隙、

　　端盖的密封唇口尺寸都做了还原，滑块上的注油孔位置、安装螺纹孔深度、导轨两端的倒角细节都按照实际产品的加工要求做了呈现，可直接用于设备的装配干涉检查、运动仿真验证，也能作为非标自动化设备设计时的选型参考模型，帮助结构工程师快速完成轴系布局的方案搭建，避免选型阶段出现安装尺寸不匹配的问题。滑块与导轨的配合间隙按照预压等级做了对应设置，模拟实际装配后的预紧状态，在做运动仿真时可以更贴近真实设备的运行阻力情况，为后续的电机选型、负载核算提供准确的结构参考。
