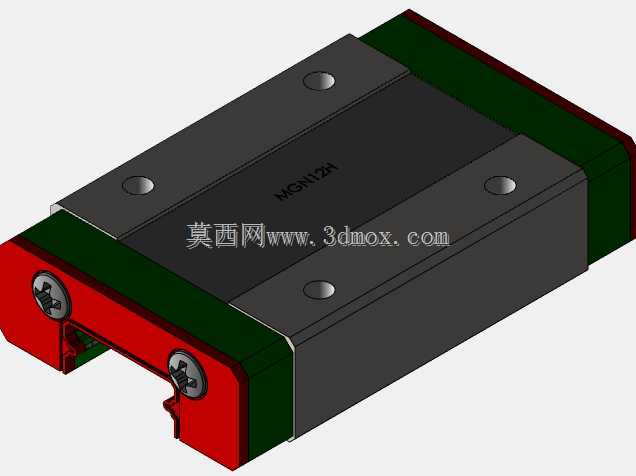

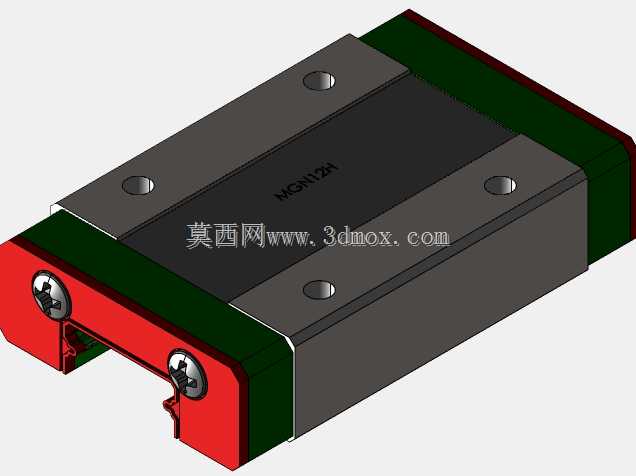

微型线性导轨滑块MGN12H精密传动组件

　　这款微型线性导轨滑块组件，是小型精密设备里实现直线往复运动的核心导向部件，在桌面级3D打印机的运动轴、小型点胶机的位移平台、医疗检测设备的样本输送机构、消费电子组装工位的微型滑台里都有大量应用，尤其适配安装空间局促、负载不大但对导向精度有要求的传动场景。从结构设计来看，滑块主体采用合金钢基体加工，滚道部分做了淬硬处理，保证长期往复运行的耐磨性能，两端的红色端盖内置循环滚珠回流通道，配合保持架让钢球在滚道内顺畅循环，不会出现卡滞、掉珠的问题，端盖外侧加装的密封刮片，能在滑块运行时刮除导轨表面附着的粉尘、细小切屑，避免杂质进入滚道加剧磨损，延长组件的整体使用寿命。导轨部分采用标准微型导轨截面设计，安装基准面做了精磨处理，

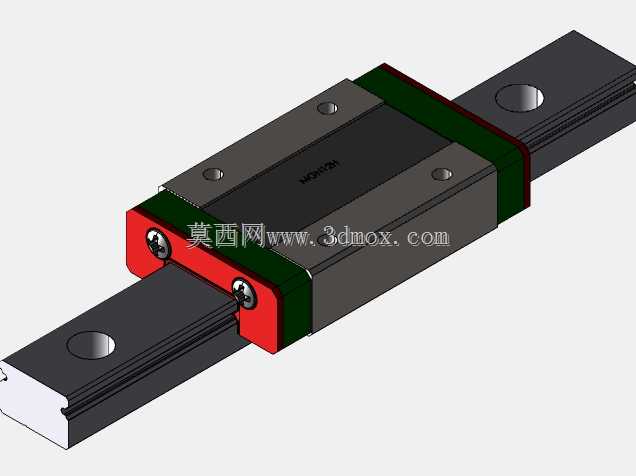

　　平面度与直线度控制在微米级，导轨上的安装孔为沉孔设计，适配M3规格的内六角安装螺丝，安装时可以直接将导轨锁附在设备的安装基准面上，不需要额外加工避让沉台，降低安装面的加工难度。滑块的安装面同样预留了标准的螺纹安装孔，四个安装孔呈矩形分布，孔位间距符合行业通用的微型导轨安装尺寸规范，不管是直接搭载负载板，还是连接外接滑台，都能实现快速适配，不需要额外做转接板设计，能有效压缩设备的整体设计空间。在实际选型使用时，需要注意安装面的平行度公差，如果两个安装导轨的平行度偏差超过0.02mm，会大幅增加滑块的运行阻力，甚至出现卡顿、磨损加剧的问题，单根导轨搭配单滑块使用时，适合轻载、短行程的运动场景，如果行程较长或者负载存在偏载力矩，

　　建议单根导轨搭配两个滑块使用，提升整体的抗倾覆能力。这款组件的运行阻力小，低速运行时不会出现爬行现象，能实现微米级的进给精度，在需要频繁做短距离往复定位的工位上，相比光轴搭配直线轴承的导向方案，刚性和定位精度都有明显优势，而且整体安装尺寸更小，能有效节省设备内部的安装空间。设计建模时，滚道的圆弧曲率、钢球的直径与预压量做了匹配设计，标准预压等级下既不会因为预压过大导致运行阻力过高，也不会因为间隙过大影响定位精度，能满足大部分常规精密传动场景的使用需求，滑块侧面的油嘴预留位置，可以定期加注润滑脂，维持滚道与钢球之间的润滑状态，降低长期运行的磨损量。
