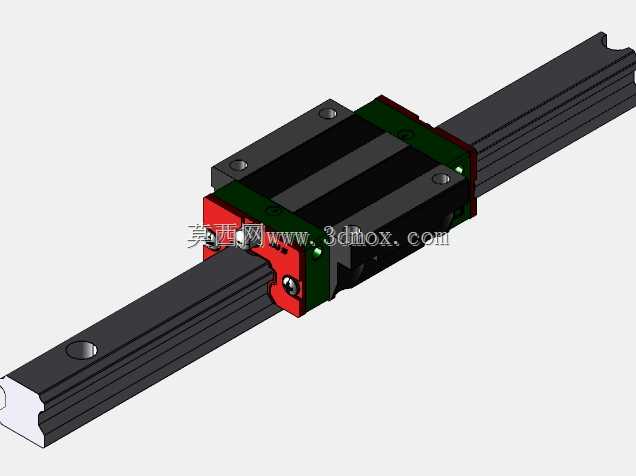

15毫米规格CC型法兰直线滑动导轨组件

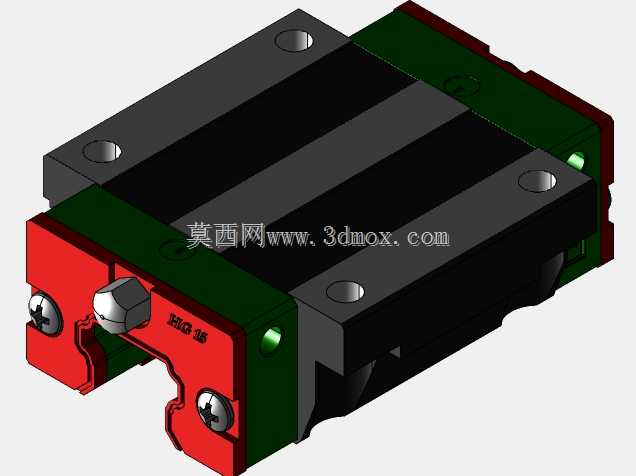

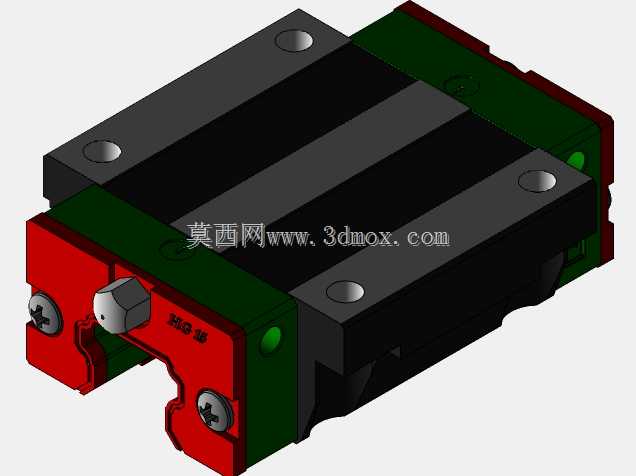

　　这款15毫米规格的CC型法兰直线滑动轴承座组件，是线性传动场景里应用极广的标准导向部件，在3C电子组装工位、小型数控雕铣设备、光伏硅片传输线体、医疗检测仪器的进给机构中都能见到同结构产品的身影，核心作用是为运动负载提供高精度的直线往复运动导向，同时承受垂直、水平方向的倾覆力矩，保障运动过程的平稳性与重复定位精度。从结构设计逻辑来看，滑块采用法兰式安装基面，相比四方型滑块，法兰边的安装孔直接外露在导轨两侧，安装时不需要在安装板上加工沉头避让槽，对安装面的加工要求更低，尤其适合安装空间紧凑、无法从滑块背部穿装螺栓的设备布局场景。滑块内部的滚道采用四列圆弧接触设计，接触角设置为45度，能够同时承受径向载荷、反径向载荷以及双向的横向载荷，

　　在设备存在偏载受力的工况下，依然能保持稳定的运行精度，不会出现卡滞、爬行的问题。导轨部分采用标准的15毫米宽度规格，滚道经过淬硬处理，表面硬度达到HRC58-62，具备足够的耐磨性能，长期运行下的磨损量控制在微米级，能够有效延长整套组件的维护周期。滑块两端配置了端面密封件与底部防尘刮片，能够阻挡加工场景中的切屑、粉尘进入滑块内部的滚道区域，避免滚道与钢球出现异常磨损，适配多数有少量粉尘的工业生产环境。从安装边界来看，滑块法兰边的安装孔为通孔设计，螺栓从上方穿入即可直接固定在设备的运动台板上，导轨的安装孔采用标准沉孔设计，可通过内六角螺栓直接固定在设备基座上，不需要额外加工定制安装结构，能够直接替换同规格的市面标准线性导轨产品，

　　降低设备改造成本。建模过程中还原了滑块内部的钢球循环通道、返向器结构、密封件的安装卡槽，以及导轨端部的倒角、安装孔的沉头细节，在做设备整体装配干涉检查时，能够准确验证导轨周边的管线、拖链、相邻部件的安装间隙，避免实际装配时出现空间干涉问题。这类小规格直线导轨组件，通常搭配小型伺服电机或者步进电机使用，通过丝杠或者同步带带动滑块做往复运动，在轻载高速的运动场景下，相比更大规格的导轨具备更低的运动惯量，能够提升设备的动态响应速度，在点胶、贴片、检测这类需要频繁启停的工位上，能够有效缩短设备的运动节拍，提升生产效率。
