20规格法兰型线性直线导轨滑块组件

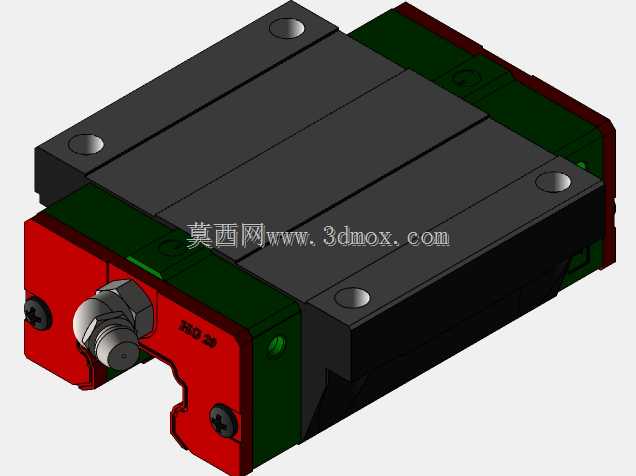

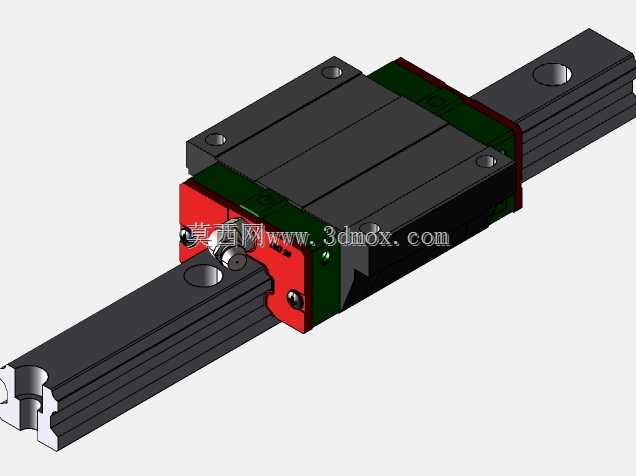

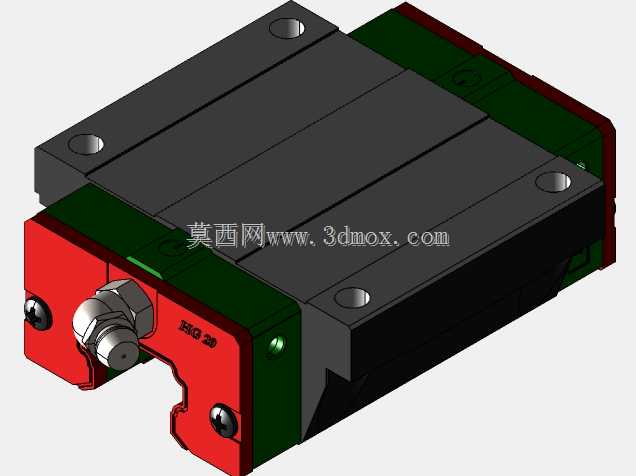

　　这款20mm规格的法兰型直线导轨滑块组件，是线性传动场景里应用极广的基础导向部件，日常做非标自动化设备选型、模组搭建时经常会用到这类标准件。从结构设计来看，滑块采用法兰安装形式，安装孔位直接布置在滑块本体的法兰凸缘上，相比四方型滑块，不需要额外做安装转接板，直接通过螺栓就能固定在移动工作台上，安装对位更便捷，也能压缩设备的整体安装高度，在空间紧凑的工位里优势很明显。滑块内部集成了循环滚珠结构，滚珠在滑块与导轨滚道之间形成滚动摩擦副，相比传统滑动导向结构，摩擦阻力能降低一个数量级，低速运行时不会出现爬行现象，长时间往复运行的精度保持性也更好，能满足大部分中低负载的精密传动需求。导轨部分采用标准20mm宽度规格，滚道为哥特式圆弧结构，

　　和滚珠的接触角设计为45度，四个方向的额定载荷基本一致，不管是承受垂直向下的负载、侧向负载还是反向上抬的负载，都能保持稳定的接触刚度，不会出现单侧受力偏移的问题。从安装边界来看，导轨的安装孔位采用标准间距设计，单根导轨可以根据行程需求拼接使用，拼接时只要保证对接处的滚道平顺无台阶，就能满足长行程设备的使用需求；滑块的密封结构采用双层端密封加底部防尘刮片，能有效阻挡加工产生的切屑、车间内的粉尘进入滑块内部滚道，延长润滑脂的使用寿命，减少日常维护的频次，在机加工上下料工位、3C产品组装流水线、点胶设备、检测平台这类场景里都能适配。建模时严格按照实物的安装尺寸做了还原，滑块上的注油嘴位置、安装沉孔深度、导轨端部的倒角尺寸都和实物一致，

　　导入装配环境后可以直接做干涉检查，不需要反复核对安装尺寸，能大幅缩短结构设计阶段的选型校核时间。滑块和导轨之间的配合间隙按照预压等级做了对应处理，模拟了轻预压状态下的配合状态，做运动仿真时能更贴近实际设备的运行状态，不会出现虚位过大导致的仿真结果偏差。这类导轨组件在选型时需要注意，当设备运行速度超过2m/s时，需要额外选配金属刮板，避免高速运动下硬质颗粒撞坏密封端盖；如果是在洁净室环境使用，还可以更换低发尘的润滑脂，搭配对应的真空密封结构，满足洁净环境的使用要求。
