20-20规格可调V型槽导轨导向组件

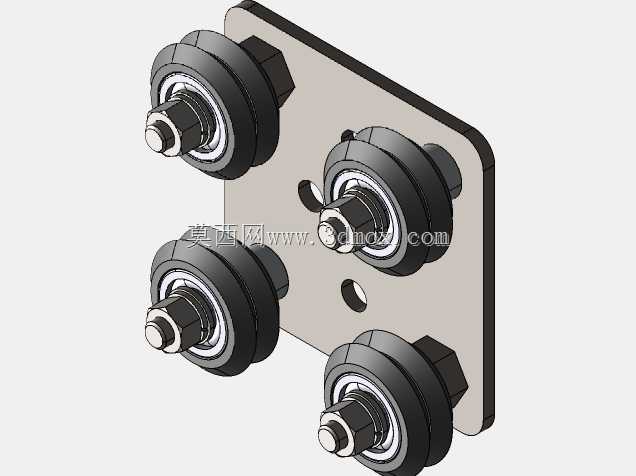

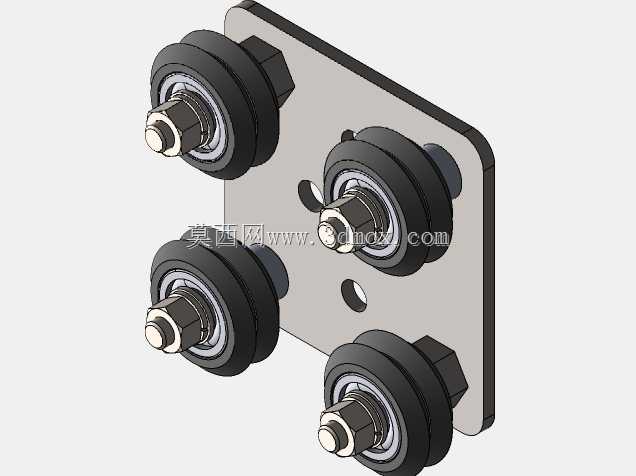

　　这套V型槽导向组件主要适配20系列铝型材搭建的线性运动场景，在桌面级非标自动化工位、轻型物料滑移架、3D打印运动轴这类负载不大但对导向平顺性有要求的场合十分常用。组件核心是四个偏心结构的V型滚轮，搭配一块方形安装基板，滚轮的V型轮廓刚好卡入铝型材的V型槽轨面，滚动接触的形式相比滑动导轨摩擦阻力更小，运动过程中没有卡顿粘滞的问题，适合短行程高频往复的运动工况。设计上采用偏心轴结构来调整滚轮与槽轨的配合间隙，安装时不需要额外加工基准面，只需要将基板靠向型材导轨面，逐个转动滚轮的偏心轴套，调整四个滚轮的预紧力，保证所有滚轮都和V型槽面均匀接触，不会出现单点受力过大导致的滚轮偏磨问题，调整到位后锁紧轴端的螺母即可完成安装固定，

　　对现场装配人员的技能要求不高，调试效率比传统直线导轨高不少。安装基板上预留了两个沉头安装孔，用来固定需要做线性运动的负载件，孔位间距匹配20系列铝型材的中心孔距，不需要额外做转接板就能直接固定标准型材搭建的滑台架。四个滚轮对称分布在基板的四个角位，受力分布均匀，侧向承载时不会出现倾覆力矩过大的问题，水平安装时可以承载10kg以内的负载做平稳滑移，垂直安装时只要适当调大滚轮预紧力，也能避免滑台下坠卡顿。滚轮采用轴承内嵌的结构，外圈是耐磨工程材质，和铝型材V槽接触时不会刮伤型材表面，长期运行也不会产生明显的异响，日常维护只需要定期清理槽内的切屑灰尘，不需要额外加注润滑脂，适合洁净度要求稍高的作业环境。

　　这类导向组件相比成套的直线导轨成本更低，而且可以根据实际行程长度任意裁切铝型材做导轨，不受标准导轨定尺长度的限制，在小型非标设备的快速搭建场景中适配性很强，设计时也可以根据负载大小调整滚轮的数量和排布位置，满足不同载荷等级的使用需求。
