可调式V型槽铝型材导轨滑轮组件

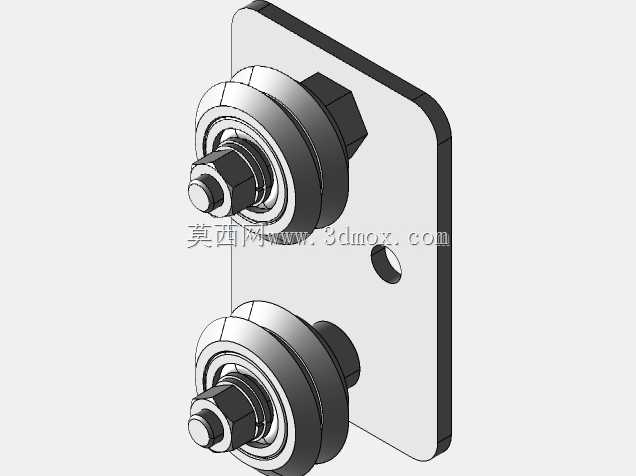

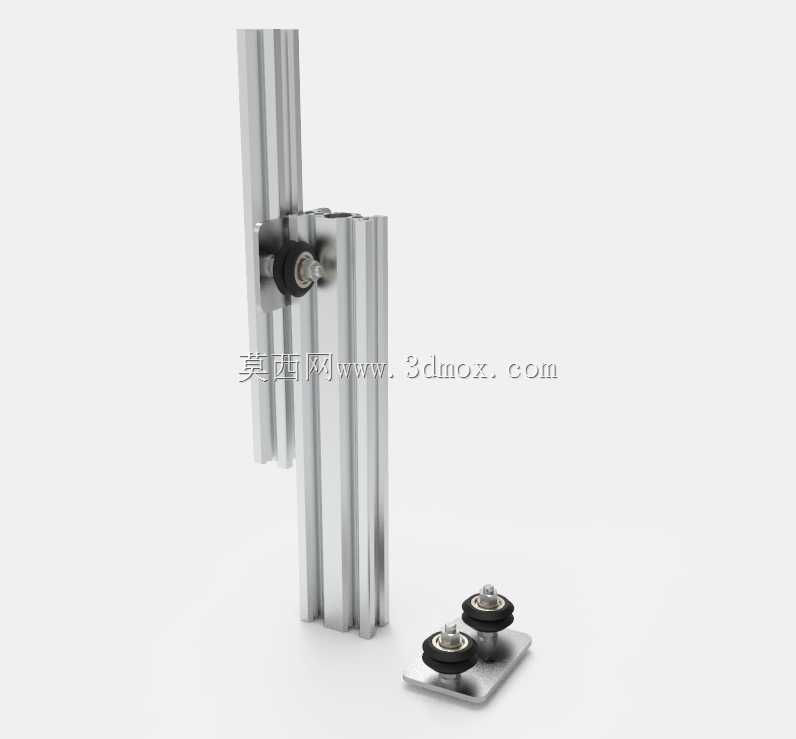

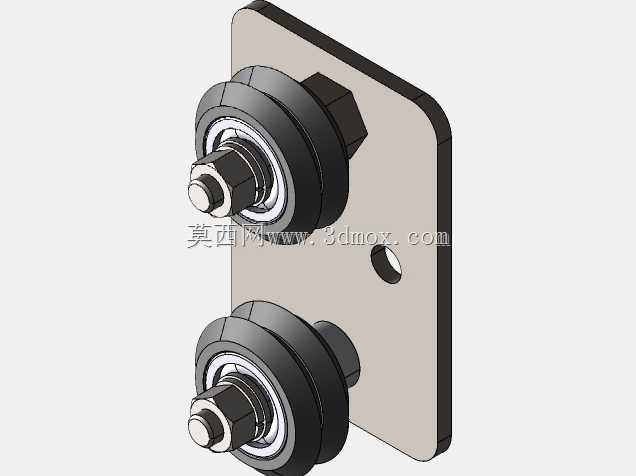

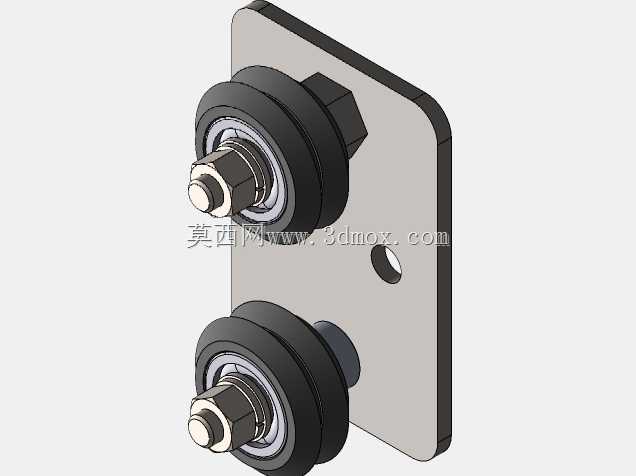

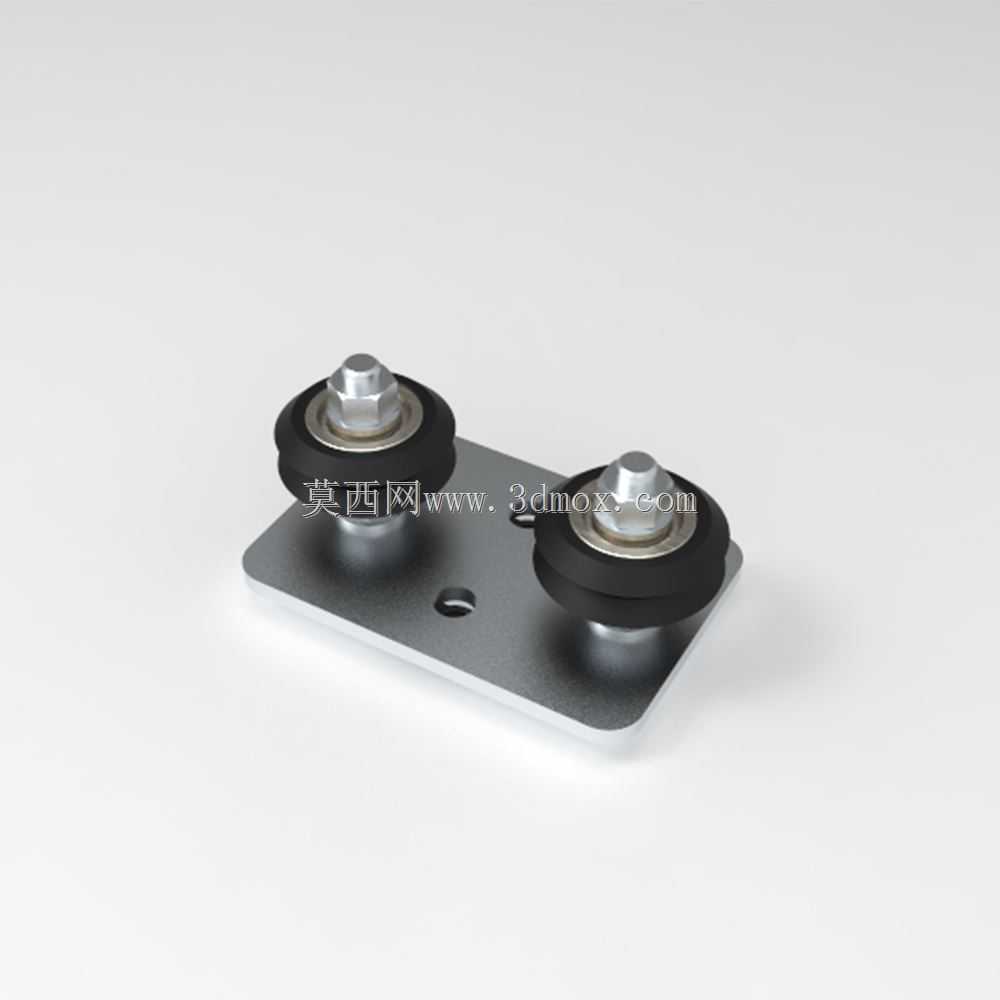

　　这款V型槽导向滑轮组件，是铝型材框架类设备中常用的线性导向执行部件，日常在桌面级3D打印机、小型自动化输送滑台、轻型检测设备位移模组中都能见到它的应用，核心作用是为运动负载提供低阻力的直线往复运动导向，同时可通过安装结构调整预紧间隙，抵消长期运行带来的滚轮磨损旷量，保证运动精度的稳定性。从结构设计来看，组件采用一体式镀锌钢板作为安装基座，基座上预留两个沉头安装孔，可直接通过内六角螺栓固定在运动滑台或者负载安装板上，安装孔的孔位间距匹配20系列欧标铝型材的槽口中心距，无需额外加工转接板就能直接适配标准型材框架。基座上对称布置两个带偏心套的V型滚轮，滚轮外圈采用耐磨聚氨酯材质，内嵌深沟球轴承，内圈通过带法兰的锁紧螺栓固定在基座上，

　　其中一个滚轮的安装轴带有偏心调节结构，转动调节螺栓即可改变两个滚轮的中心距，从而调整滚轮与V型导轨之间的配合预紧力，既可以消除装配间隙避免运动卡顿，也能在滚轮出现磨损后重新张紧，延长组件的整体使用寿命。实际选型使用时，需要注意安装边界的尺寸约束，组件整体厚度方向的突出尺寸要和滑台的运动避让空间匹配，避免运行过程中与型材槽口或者周边安装的传感器、拖链等部件发生干涉；滚轮的V型夹角与标准20规格V型导轨的槽型角度完全匹配，接触形式为线接触，相比普通平面滚轮的点接触形式，承载能力更强，运行过程中的侧向抗偏移能力更好，在高速往复运动工况下也不容易出现脱轨问题。设计建模过程中，需要重点关注偏心调节结构的转动行程范围，

　　要保证调节量能够覆盖滚轮的磨损补偿量，同时避免调节过量导致轴承承受过大的径向预紧力，缩短轴承使用寿命；滚轮与安装基座之间要预留足够的转动间隙，避免基座加工平面的平面度误差影响滚轮的自由转动；基座的安装沉孔深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出基座安装平面，避免影响负载的安装贴合度。这类导向组件相比传统的直线导轨加滑块的组合，成本更低，安装调试更简便，对安装面的加工精度要求更低，非常适合对成本敏感、运动行程适中、负载重量不大的轻型自动化设备使用，在DIY小型数控设备、摄影滑轨、轻型物料推送机构中也有广泛的适配空间。
