0.25英寸内径不锈钢热电偶保护套管

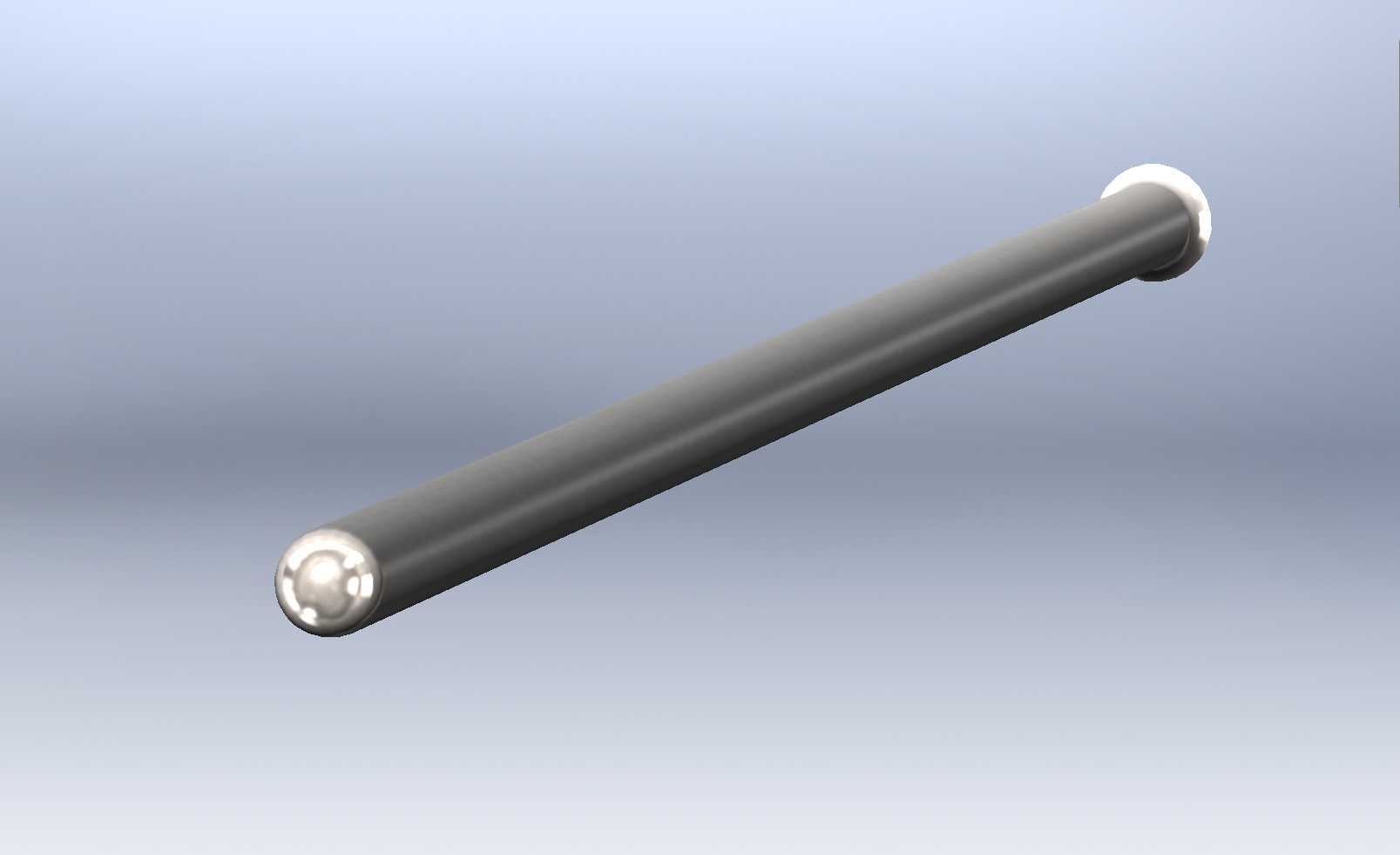

　　在酿造、化工流体管路、小型反应装置的温度检测环节，热电偶直接接触介质极易出现腐蚀、磨损、介质冲击损坏的问题，这类长型不锈钢热电偶套管，就是为温度传感器提供防护的核心配套构件。这款套管整体采用不锈钢材质加工，总长16英寸，内径设置为0.25英寸，刚好适配常规直径的铠装热电偶插入，管壁厚度经过核算，既可以保证温度传导的响应速度，又能承受管路内流体的冲刷压力，避免长期使用出现管壁破损导致传感器报废、介质泄漏的问题。从结构设计来看，套管一端采用圆弧封头结构，相比平端设计可以大幅降低流体流经时的紊流阻力，减少管路内的压损，同时也能避免端部应力集中，在有一定压力的流体管路中使用时，抗冲击性能更稳定；另一端设置限位凸台结构，

　　安装时可以直接卡在预设的安装孔位上，配合密封垫圈就能完成端面密封，不需要额外加工复杂的固定结构，适配常见的管路侧壁安装、罐体壁面安装场景。实际选型使用时，需要注意套管的插入深度要匹配测温点位的位置，这款16英寸的长度规格，适合安装在管径较大的输送管路、或者有一定深度的罐体测温点，保证热电偶的测温端能处于介质流动的核心区域，避免因靠近管壁导致测温数据出现偏差。建模过程中，重点还原了套管的内外径同轴度要求，端部圆弧的过渡圆角、安装端凸台的尺寸公差都做了精准还原，管壁的均匀性也符合实际加工的工艺要求，不会出现壁厚不均导致的强度薄弱点。这类套管除了酿造行业的物料温度检测，也可以用在中小型水处理设备、暖通管路、小型实验装置的温度测点安装中，

　　作为温度传感器的防护结构，它不直接参与介质的处理流程，但却是保证测温数据稳定、延长传感器使用寿命的关键配件，设计时既要考虑防护强度，也要平衡温度传导的效率，不能因为管壁过厚导致测温响应滞后，也不能为了追求响应速度过度削减壁厚导致耐压能力不足。
