滚轮杠杆式安全限位开关结构

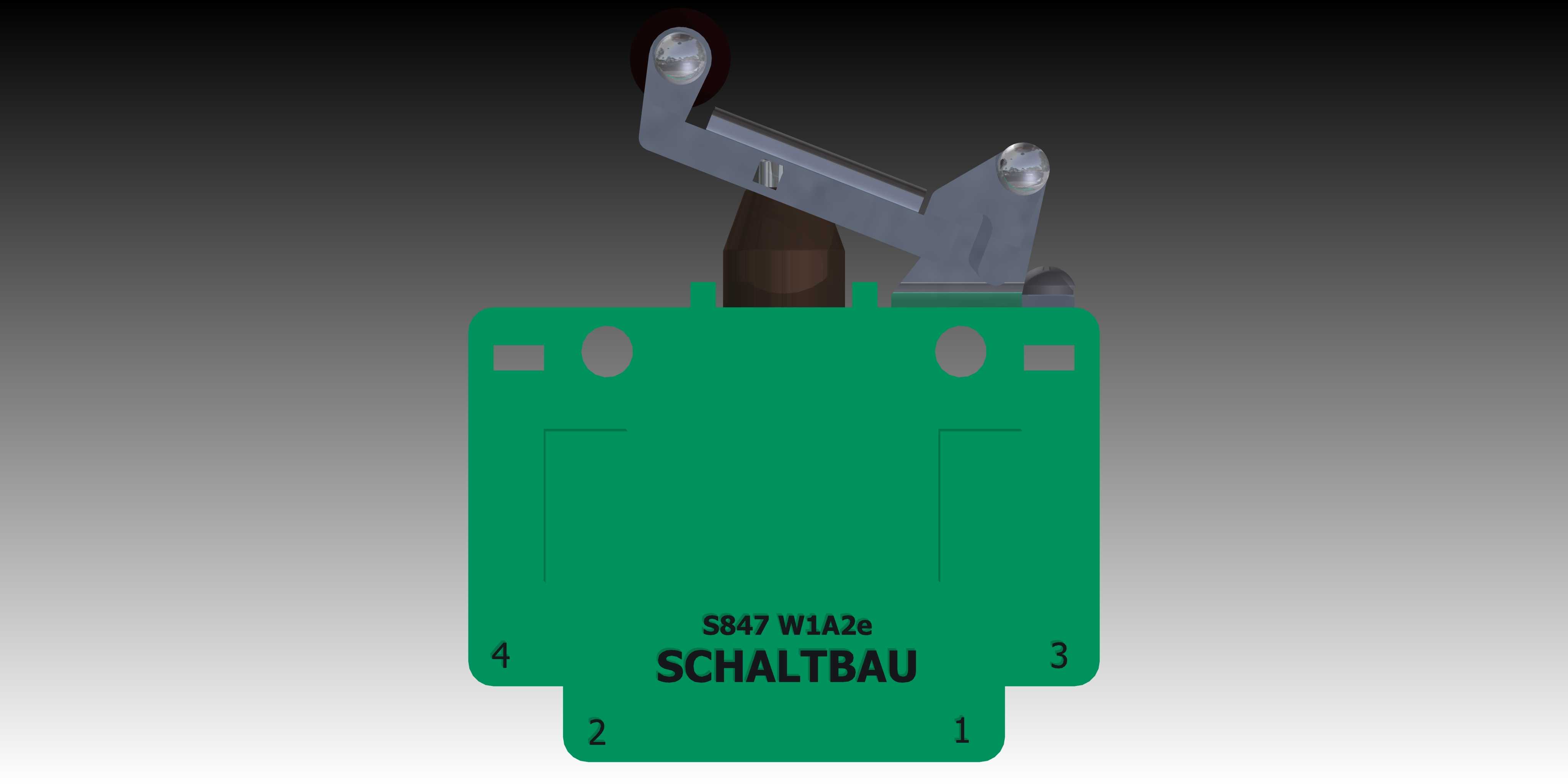

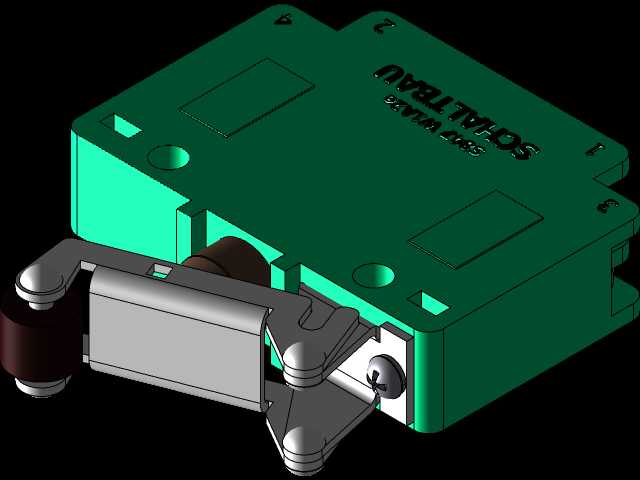

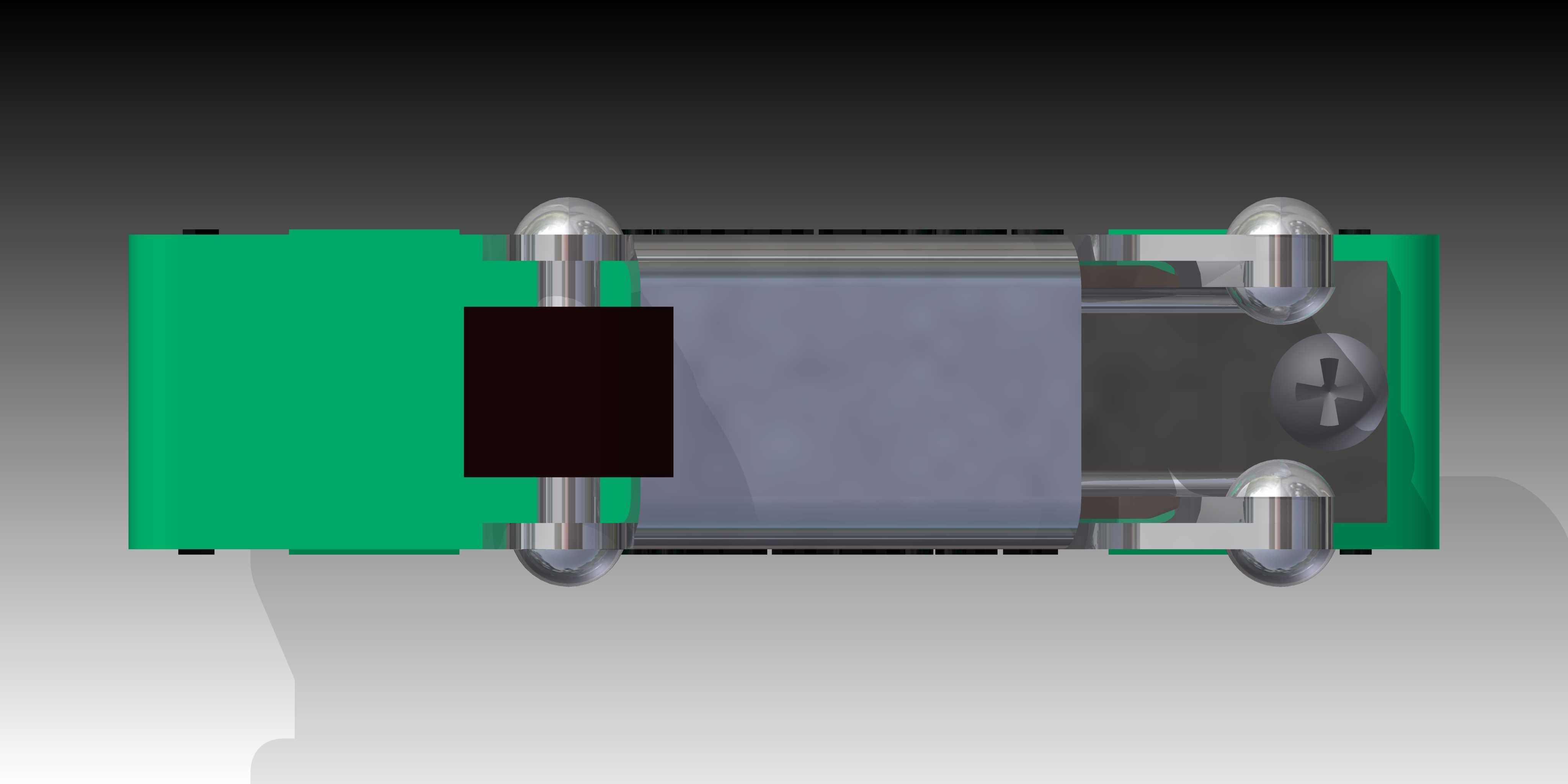

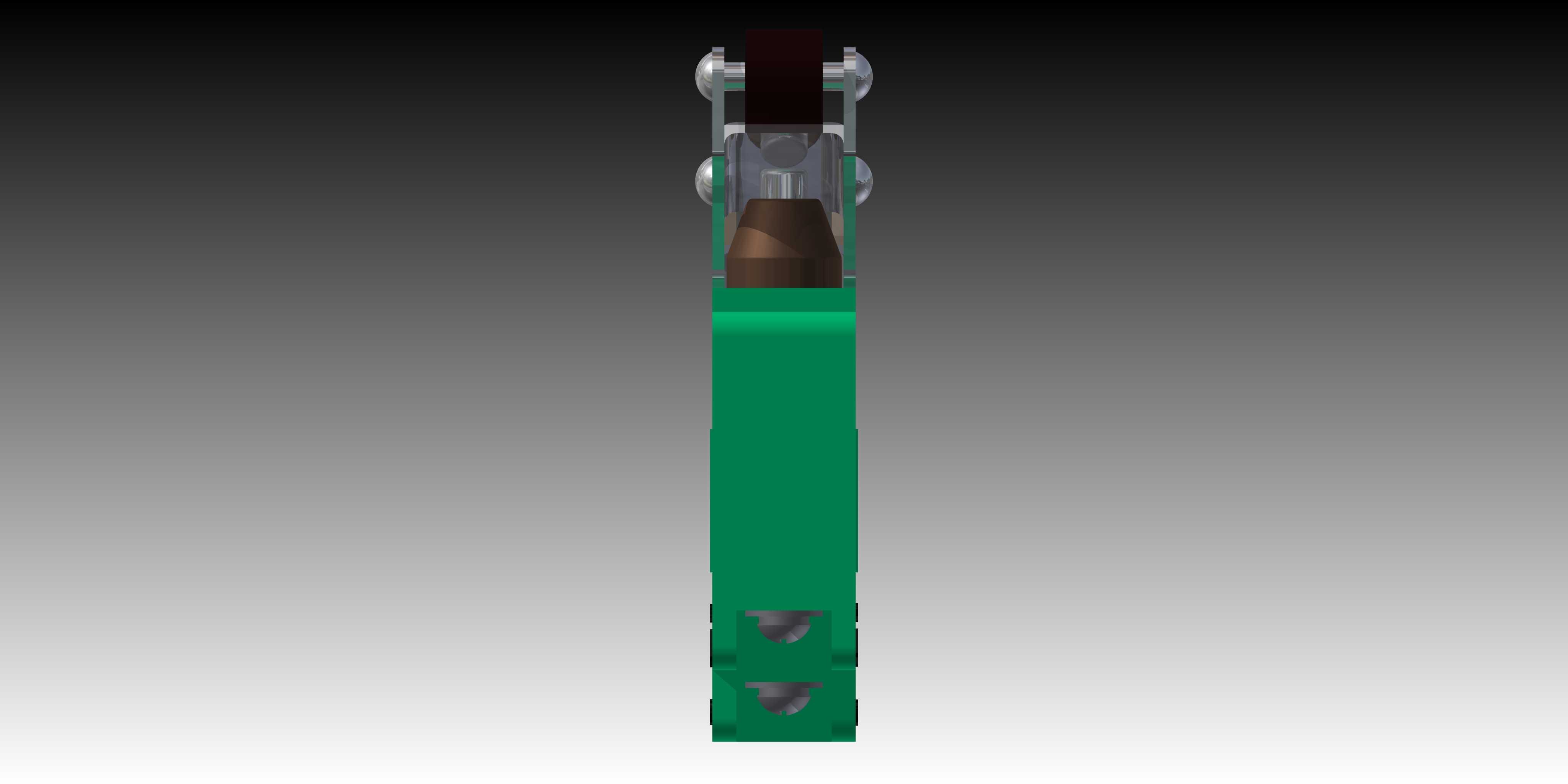

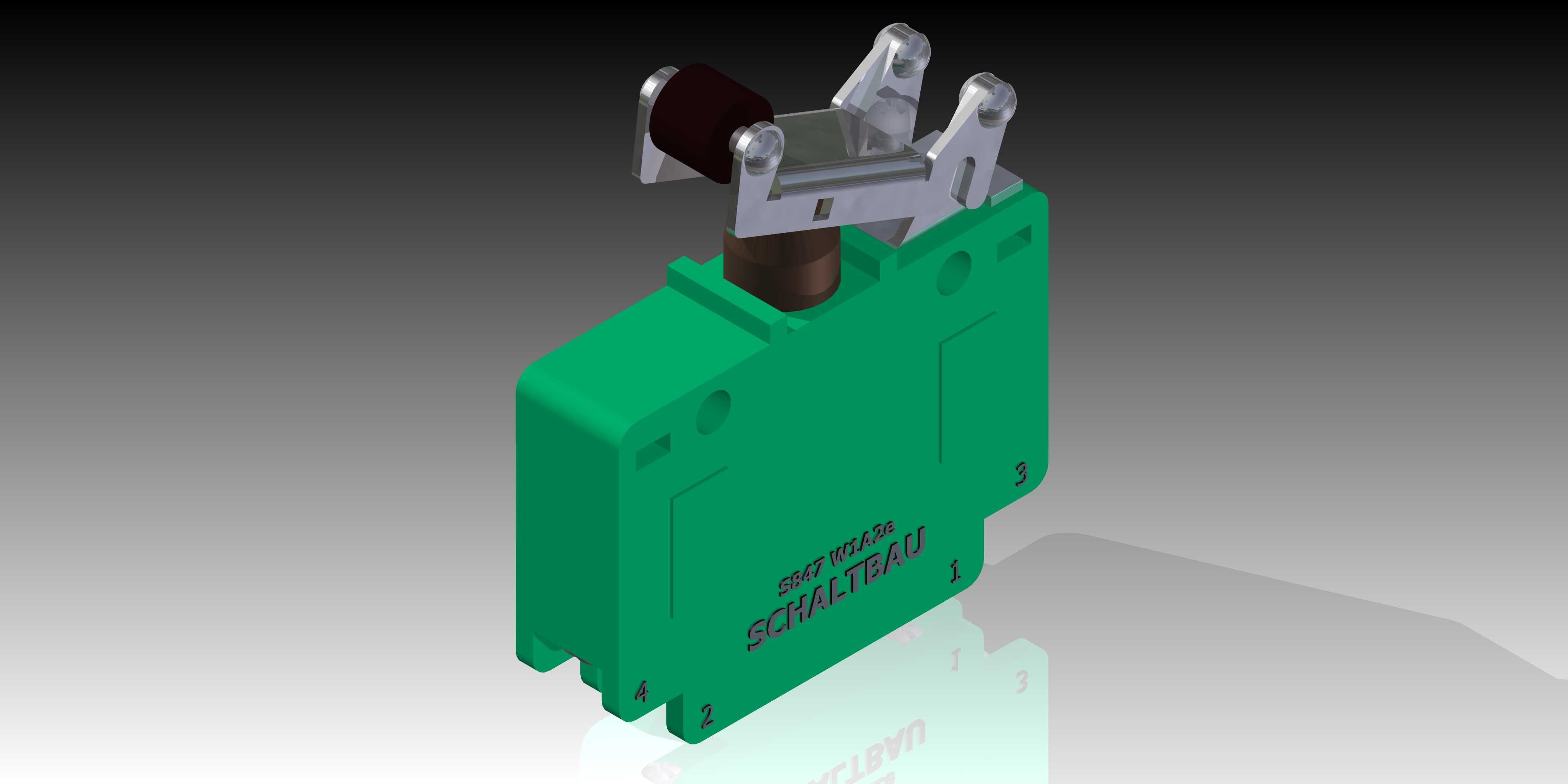

　　这款滚轮杠杆驱动的限位触发元件，常被布置在自动化产线的运动行程端点、设备安全门联锁位置、工装夹具的到位检测点位，作为设备逻辑控制的位置信号输入部件，承担运动限位、到位确认、安全联锁的核心作用，能在机械运动部件抵达预设位置时，通过机械触发实现电气回路的通断切换，避免机构超程碰撞、安全门未闭合时设备启动这类风险。从结构设计来看，主体采用绝缘工程塑料壳体，壳体侧面预留了标准导轨安装卡槽与固定孔位，适配工业场景常见的35mm标准电气安装导轨，也支持螺丝直接固定在安装板上，安装边界预留了足够的接线操作空间，壳体上的标识区域清晰标注了接线点位编号，能降低现场接线的错接概率。顶部的滚轮杠杆触发机构采用金属铰接结构，滚轮部分采用耐磨非金属材质，

　　在被运动部件触碰时能通过滚动摩擦降低接触磨损，杠杆的铰接点做了间隙优化，既保证触发动作的灵敏性，又避免长期往复动作出现结构松旷，触发行程的冗余量设计适配多数工业设备的位置公差范围，不会因为安装位置的微小偏差出现触发失效或者误触发的问题。内部的触点模块采用快动结构设计，触发时触点能实现快速通断，减少拉弧对触点的烧蚀，延长元件的实际使用寿命，壳体的密封结构能适配普通工业车间的粉尘环境，避免金属碎屑、粉尘进入壳体内部影响触点接触可靠性。在进行设备三维布局时，这类元件的安装位置需要结合运动部件的运动轨迹调整，要保证滚轮的接触方向与运动部件的施力方向垂直，避免侧向力长期作用导致杠杆变形，同时要预留足够的杠杆摆动空间，不能让周边的线束、

　　其他元件干涉杠杆的正常动作。建模过程中还原了壳体的拔模角度、安装卡槽的卡扣细节、杠杆铰接处的轴销结构，以及滚轮的转动间隙，能直接用于电气柜布局的干涉检查、产线虚拟调试的信号点位模拟，也能作为非标设备设计时的元件选型参考，核对安装尺寸与触发行程是否满足实际工况需求。
