卧式加工中心防护外壳结构三维设计

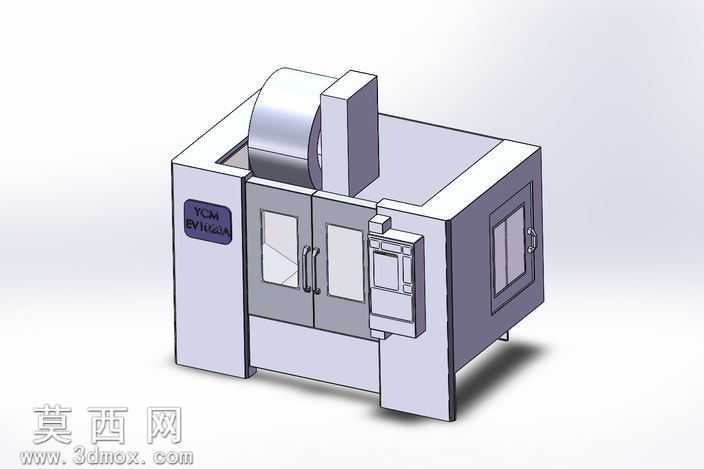

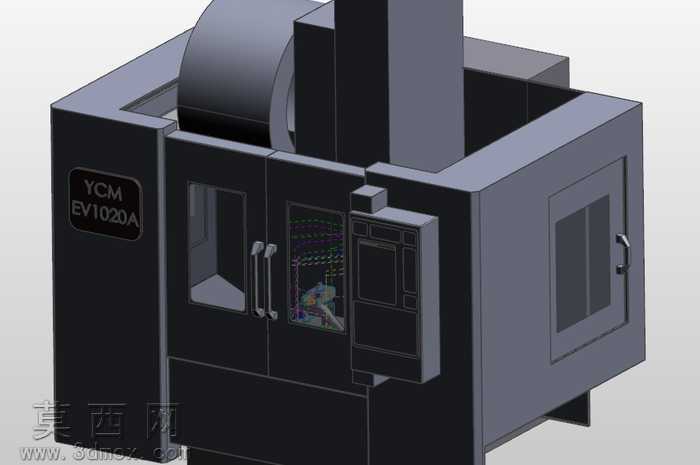

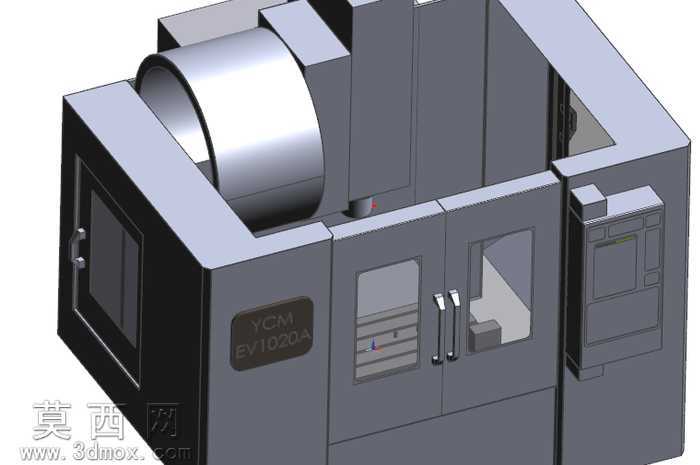

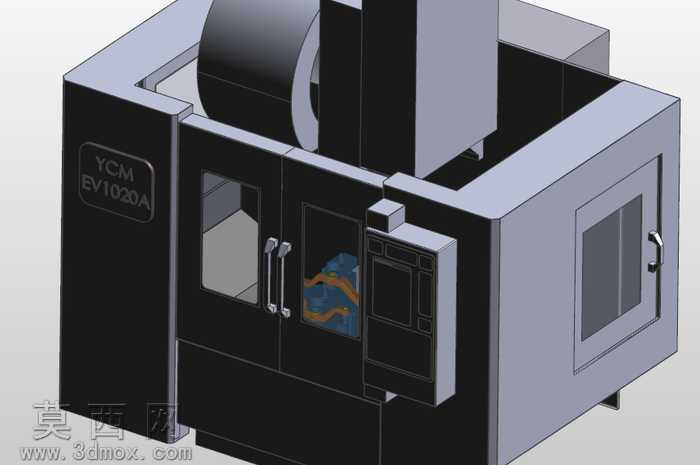

本作品为卧式加工中心的整机防护与外部结构三维建模成果，建模过程中严格遵循工业机床的实际尺寸比例规范，先通过草图绘制勾勒出整机的轮廓基准，依次搭建底部基座、左右侧防护立板、前部操作舱门、后部电气舱、顶部主轴防护外罩等核心结构模块。建模阶段对各部件的衔接位置做了精细化处理，前部双开门的观察窗采用内嵌式结构设计，门把手、操作面板的安装位完全匹配真实机床的人机交互布局，侧面的设备标识区域预留了标准化的安装凹槽，顶部的主轴防护外罩做了圆弧过渡处理，既符合钣金折弯的工艺要求，也能避免尖锐边角带来的安全隐患。材质渲染环节，主体防护钣金采用哑光浅灰的工业机床专用漆面材质，操作面板区域搭配深灰的工程塑料材质，观察窗使用半透明的钢化玻璃材质，门把手做了金属拉丝质感的处理，不同材质的光影反射参数经过反复调试，最终渲染效果还原了真实工业设备的质感。结构设计上充分考虑了实际使用的合理性，前部舱门的开合轨迹无干涉，操作面板的倾斜角度适配操作人员站立操作的视线高度，侧部与后部的检修门预留了足够的开启空间，底部基座的支撑脚位置做了加强结构设计，整体模型可直接用于机床产品的方案展示、装配干涉校验以及后处理加工的参考依据，完整还原了卧式加工中心外部结构的所有细节特征，各部件的装配关系清晰明确，没有出现结构错位或者配合间隙不合理的问题。
