车床用高精度回转顶尖结构三维模型

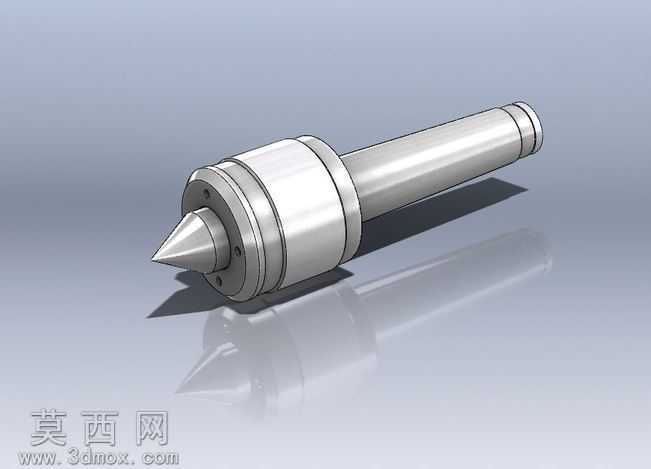

本模型为车床配套使用的回转顶尖三维建模作品，整体采用同轴回转体结构设计，建模过程严格遵循机械加工工装的实际尺寸比例，通过三维软件的旋转、拉伸、布尔运算等特征命令完成各部件的参数化构建。模型从左至右依次为顶尖头部、轴承承载腔体、莫氏锥柄安装段，顶尖头部采用60度锥角设计，符合车床顶尖的通用标准角度，锥尖部分做了微小圆角过渡处理，既保证了定位精度，又避免了尖锐边角在实际使用中出现崩损的问题。中间的承载腔体为阶梯轴套结构，建模时还原了内部轴承安装位的台阶特征，外部的环形槽用于安装密封件，可有效阻挡加工过程中的切削液、铁屑进入腔体内部，延长内部轴承的使用寿命。右侧的莫氏锥柄采用标准锥度参数建模，表面做了光滑过渡处理，锥柄末端的扁尾结构也完整还原，该结构用于顶尖装入车床尾座套筒后的锁紧定位，防止顶尖在加工过程中出现转动打滑的问题。渲染阶段采用金属材质赋予整体模型，顶尖头部和锥柄部分设置为高反光的淬火钢材质感，腔体部分为调质钢的哑光金属质感，通过环境光和反射效果的调整，清晰呈现出各部件的轮廓边界和装配关系，阴影效果的添加让模型更具立体感，直观展现了回转顶尖的整体外观形态。设计过程中充分考虑了回转顶尖的实际使用场景，各部件的装配间隙按照机械设计标准预留，既保证了同轴度要求，又满足了高速回转时的转动灵活性，整体结构紧凑，受力分布合理，能够在车床加工轴类零件时提供稳定的轴向定位支撑，抵消加工过程中的切削轴向力，保证工件的加工精度。
