单缸发动机曲柄连杆配气机构三维结构

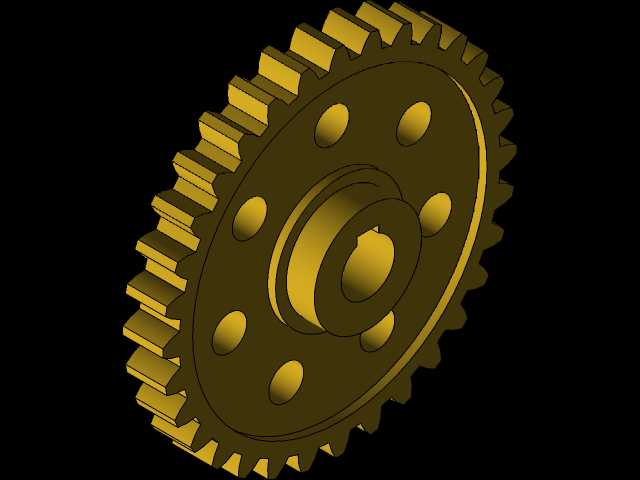

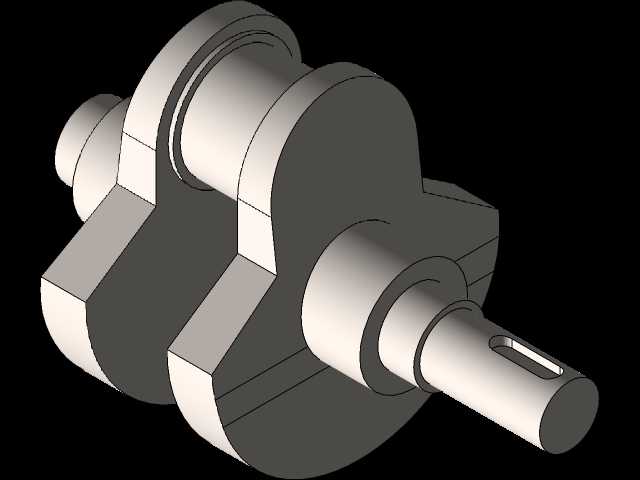

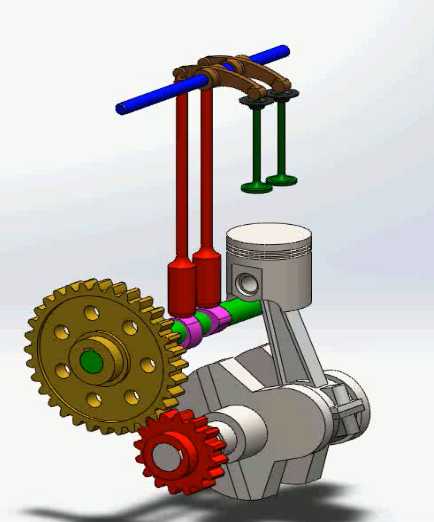

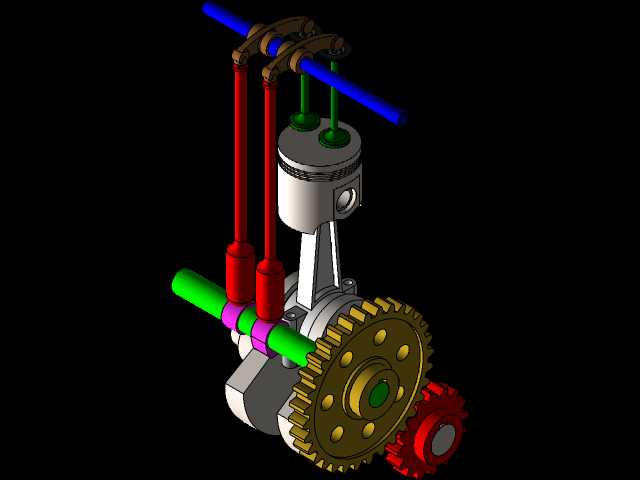

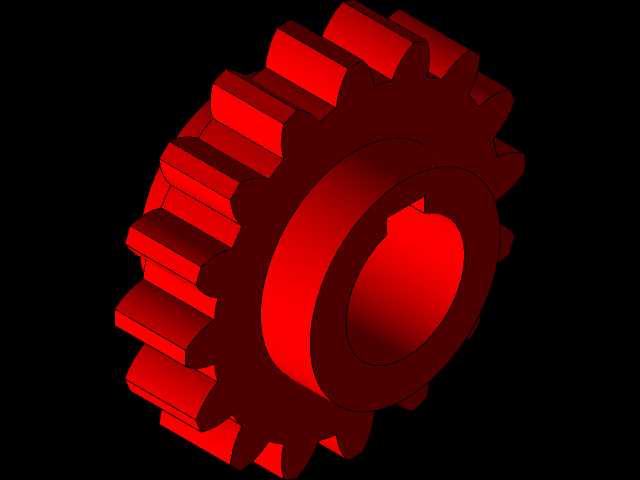

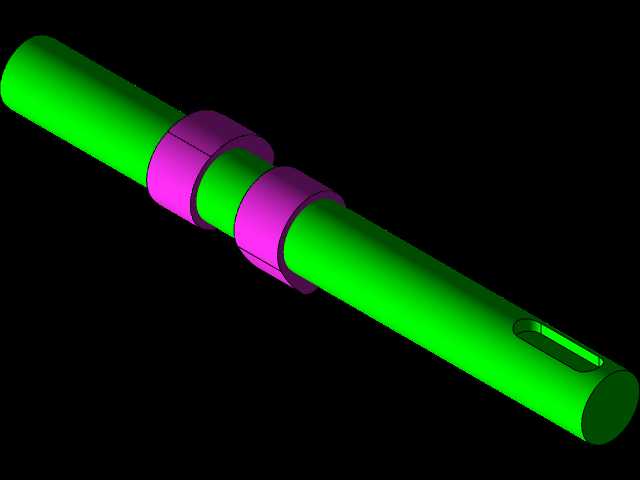

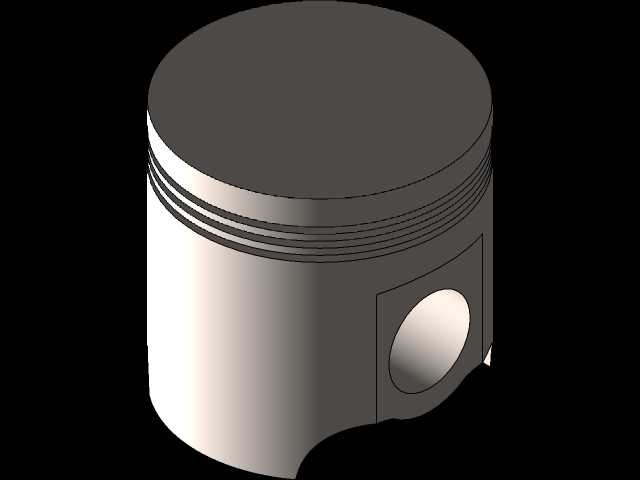

　　这套单缸动力单元结构，核心围绕小型内燃动力的实际做功逻辑搭建，可直接适配通用小型农机、园林作业机具、便携动力装备的动力核心选型参考，也能作为职业院校机械原理教学的具象演示载体。整套结构的传动链路完全复刻实际单缸机的运行逻辑：曲轴端集成的大小啮合齿轮组负责动力输出与正时传动匹配，活塞通过销接连杆与曲轴曲柄段形成曲柄滑块机构，将燃烧做功产生的活塞往复直线运动转化为曲轴的旋转扭矩输出，上方的配气推杆组件则通过齿轮组的正时传动匹配，精准控制进排气门的开闭时序，保证缸内进气、压缩、做功、排气四个冲程的时序完全对齐。设计过程中优先考虑了实际装配的干涉规避：活塞裙部与气缸内壁预留了符合行业规范的配合间隙，

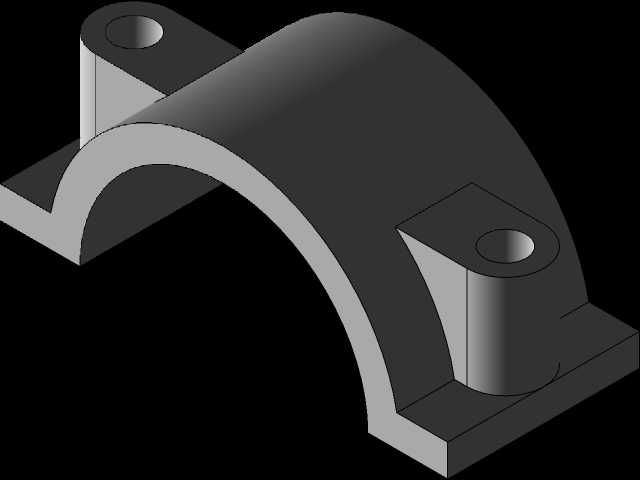

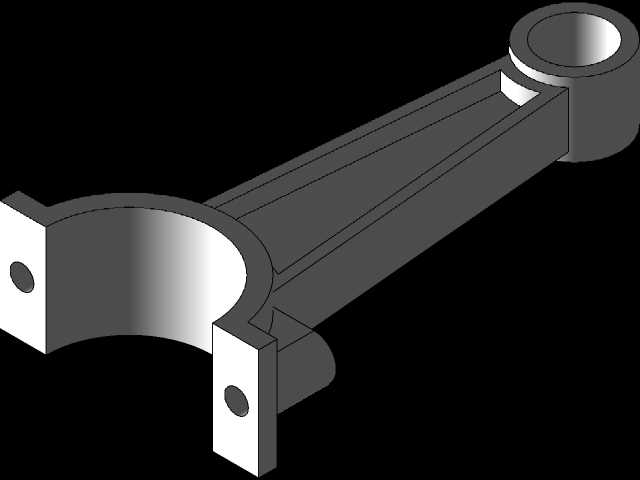

　　连杆大端与曲轴曲柄销的配合面做了轴瓦安装位的结构预留，齿轮啮合侧隙控制在合理公差范围内，避免运行过程中出现卡滞或异响问题。配气机构的推杆长度、摇臂摆动行程都经过运动仿真校核，保证气门升程满足小型单缸机的进气效率要求，不会出现气门碰撞活塞顶的干涉问题。整套结构的安装边界以曲轴主轴颈的同轴度为装配基准，曲轴两端的支撑位预留了轴承安装位，可直接匹配通用小型单缸机的箱体安装孔位，齿轮组的传动比匹配对应常用小型单缸机的正时传动比，不需要额外调整即可适配常规排量的单缸动力需求。外露的齿轮传动结构也方便学习者直观观察动力传递路径，理解正时传动与曲柄连杆机构的协同运行逻辑，对于刚接触动力结构设计的从业者来说，能快速建立单缸机从动力输入到扭矩输出的完整空间结构认知，避免二维图纸带来的空间结构理解偏差。
