弯管结构活塞式动力装置三维设计

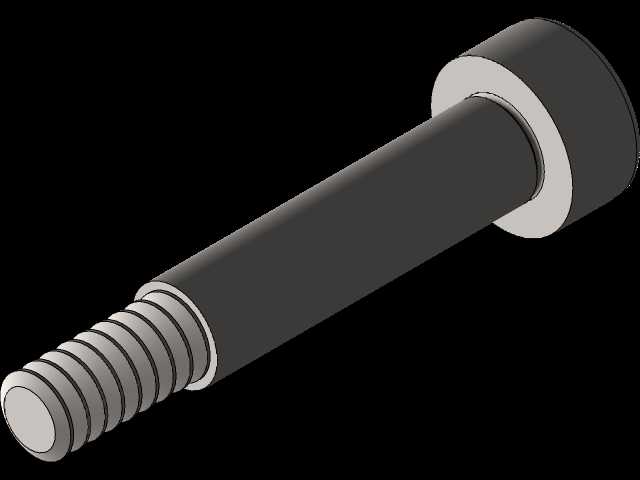

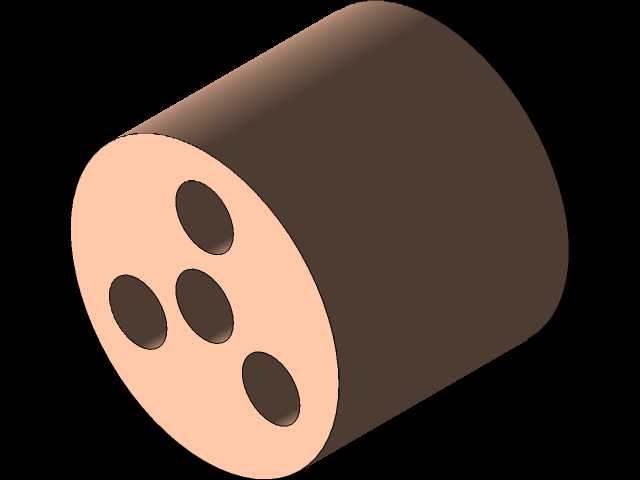

　　该弯管结构动力装置属于小型往复式动力输出单元，常应用于教学演示、小型动力实验台、科普展品开发等场景，可直观展示活塞式动力设备的能量转换与机械传动逻辑，也可作为小型气动驱动单元为低负载实验机构提供旋转动力输出。整套装置采用卧式安装布局，底部设置一体化方形安装基座，基座上平面预留了对应缸体、飞轮支架的定位安装面，安装孔位采用沉孔设计，可通过内六角螺栓完成整套装置与实验台架、安装基板的刚性固定，基座整体厚度满足常规安装工况下的抗振需求，不会因飞轮运转的动平衡偏差产生明显晃动。核心做功单元采用单缸立式布置，缸体下部为圆柱形承压腔体，上部通过两组对称布置的铜质弯管完成气路连通，弯管走向经过空间避让校核，既不会与飞轮轮辐产生运动干涉，

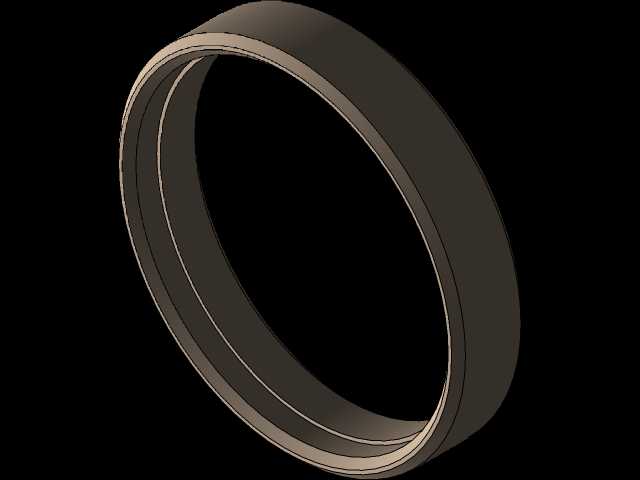

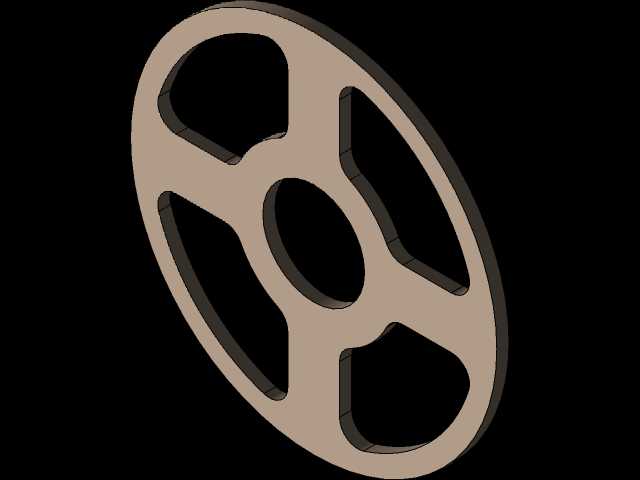

　　也能最大限度缩短气路路径，减少管路压损。做功腔体内置活塞组件，活塞通过曲柄连杆机构与飞轮主轴连接，飞轮采用大直径轮辐式结构，轮缘设置足够厚度的配重环，依靠自身转动惯量储存动能，保障曲轴运转的连续性，避免活塞过止点时出现卡顿。设计阶段优先考虑了装配工艺性，所有配合面均设置了合理的安装导向倒角，缸体与基座、飞轮支架与基座的配合公差采用基孔制间隙配合，既满足装配时的便捷性，也能控制运转过程中的同轴度偏差。弯管与缸体的连接采用插接定位加密封的结构形式，可在不拆解核心缸体的情况下完成气路部件的更换与调试。整套装置的外形边界控制紧凑，安装基座的长宽尺寸适配常规实验台的安装空间，飞轮外圆与基座边缘预留了足够的安全间隙，避免运转过程中出现剐蹭风险，

　　主轴中心高度与常见小型实验负载的输入轴高度匹配，可直接通过联轴器连接负载完成动力输出测试。从结构逻辑上看，该装置简化了传统活塞发动机的复杂配气结构，通过弯管的对称布局实现气路的顺畅切换，降低了加工与装配难度，同时保留了活塞式动力装置的核心传动逻辑，既适合作为机械原理教学的具象化演示载体，也可作为小型气动动力单元用于低转速、低扭矩的实验场景，所有运动部件的运动包络均经过干涉检查，不存在运动死点，飞轮的配重经过动平衡初步校核，运转过程中振动幅度控制在合理范围内。
