调节系统用空间让位凸轮齿轮结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:451807
  • 调节系统用空间让位凸轮齿轮结构

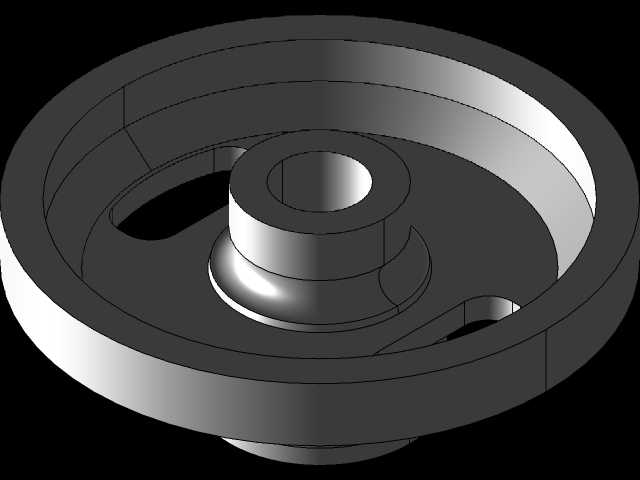

  这款凸轮齿轮结构主要面向需要行程调节、空间避让的机械传动场景,常见于轻工自动化设备的进给调节单元、小型内燃机的配气辅助调节机构、精密机床的进给间隙补偿模块中,区别于普通圆柱齿轮仅传递扭矩的单一功能,该零件将凸轮的行程控制特性与齿轮的周向传动特性集成在单一坯件上,能在有限安装空间内同时完成扭矩传递与从动件行程驱动两个动作,大幅缩减传动链的零件数量,减少装配累积误差。从结构设计逻辑来看,零件主体采用盘式结构,中心设置带凸台的安装轴孔,轴孔凸台高出轮体基准面,一方面可以提升与传动轴的配合长度,增强周向传动的抗扭刚度,避免频繁正反转时出现轴孔配合松动,另一方面凸台端面可作为轴向定位基准,装配时直接贴合轴承内圈端面,无需额外加装定位轴套,

  压缩轴向安装尺寸。轮体外缘保留完整的齿轮啮合齿形,可与配对圆柱齿轮完成稳定的周向扭矩传递,轮体端面加工有成型凸轮轮廓,该轮廓并非规则偏心圆,而是根据从动件的运动位移曲线做了变曲率设计,能在齿轮转动的特定角度区间内,驱动从动件完成预设的升程-停留-回程动作,同时轮体上开设的异形镂空槽,并非单纯的减重设计,槽的轮廓边界可作为行程限位结构,当从动件的拨销嵌入槽内时,可限制凸轮齿轮的最大转动角度,避免调节超程损坏后端执行元件。在安装边界上,轮体的最大外径与齿顶圆保持一致,轴向总厚度由中心凸台高度、轮体基板厚度、凸轮轮廓凸起高度共同决定,安装时仅需保证中心轴孔与传动轴的同轴度,同时预留出凸轮轮廓驱动侧的从动件运动空间即可,

  无需额外设置凸轮的独立支撑轴,相比分体式齿轮加凸轮的装配方案,径向安装尺寸可缩减15%左右,轴向尺寸可缩减20%左右,非常适合安装空间局促的紧凑型调节机构。在实际工况适配中,该结构的凸轮轮廓与齿轮齿面采用同基准一次装夹加工成型,能保证凸轮行程相位与齿轮啮合齿的相位精度,避免分体装配带来的相位偏差,适合需要精准相位匹配的调节场景,比如包装设备的送料长度调节、纺织机械的导纱行程控制等对动作时序有严格要求的工位,零件的镂空槽同时可作为动平衡去重区域,加工完成后可通过修整槽的边缘重量实现整轮的动平衡校准,适配中低转速的连续运转工况,降低运转时的振动与噪音。
