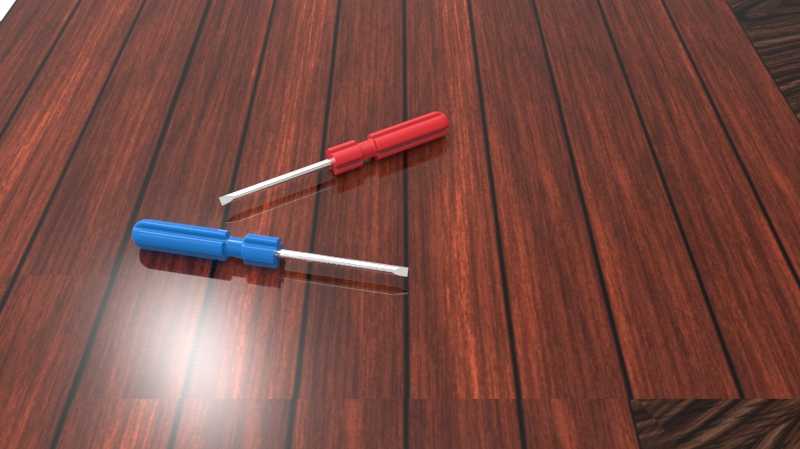

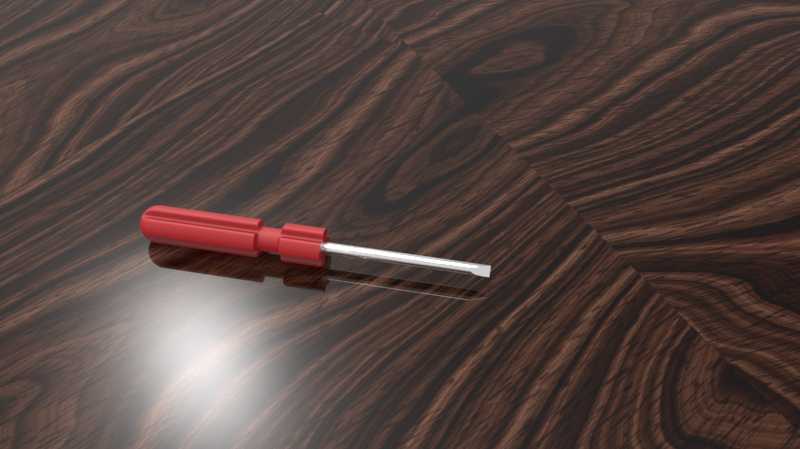

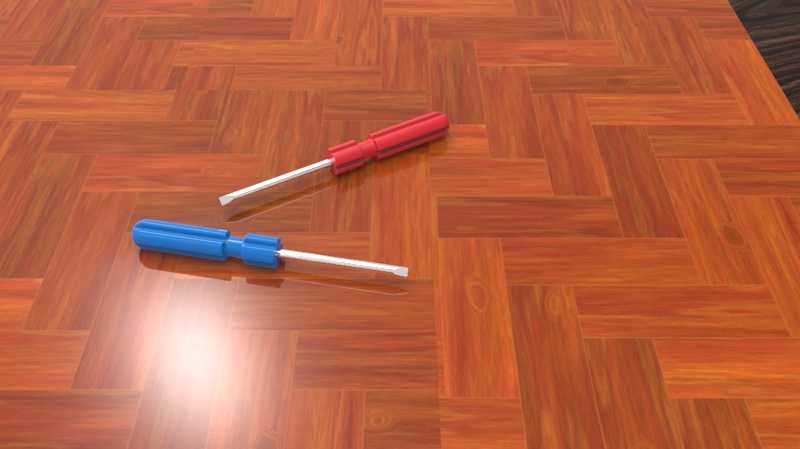

一字型红柄手动螺丝刀三维结构设计

　　这款一字型手动螺丝刀的结构设计，核心围绕日常设备维保、装配场景的实际操作需求展开，没有冗余的装饰性结构，每一处尺寸设定都匹配实际作业的受力与操作习惯。先从作业端说起，一字批头的刃口厚度、宽度经过反复校核，匹配国标M2到M6规格的一字槽螺钉，刃口做了微倒角处理，既保证嵌入螺钉槽时的贴合度，避免拧动过程中出现滑牙、崩边的问题，又能在批头接触螺钉槽时自动导正，不需要操作人员反复对位调整，在狭小装配空间内操作时，这个细节能大幅降低对位难度。批头采用合金结构钢的等直径杆身设计，杆身长度控制在常规手动操作的合理区间，既保证足够的扭转刚度，在施加较大拧紧力矩时不会出现杆身弯折变形，又不会因为杆身过长导致操作时晃动，影响拧动精度。

　　手柄部分采用红色绝缘工程塑料材质，表面做了周向的防滑筋条设计，筋条的凸起高度、间距完全贴合人手握持时的指腹贴合弧度，手掌满握时不会出现打滑脱手的情况，即使手上沾有少量润滑油脂，也能保证足够的握持摩擦力。手柄和批头的连接位置做了内嵌式的金属嵌件过渡，批头尾部嵌入金属嵌件内部通过压合固定，避免长期大扭矩拧动时，批头和塑料手柄连接位置出现开裂、相对转动的失效问题。手柄的尾部做了圆弧过渡处理，长时间握持施加轴向顶紧力时，不会硌伤手掌，适配电子装配、五金维修、设备日常维保等多场景的长时间作业需求。从安装边界来看，这款螺丝刀的整体外径最大处为手柄位置，杆身直径远小于常规同规格螺丝刀，能够伸入深度较深、孔径较小的沉孔位置，

　　对沉孔内的一字螺钉进行紧固或拆卸作业，不需要额外搭配接长杆就能覆盖大部分常规作业场景。设计过程中没有做多余的异形结构，整体为同轴回转体结构，加工工艺性好，批头部分可通过常规冷镦、磨削工艺完成加工，手柄部分可通过一次性注塑成型，批头和手柄的装配工序简单，适合批量规模化生产。实际使用时，操作人员可根据螺钉的槽宽选择对应规格的产品，握持时手掌包裹手柄，手指搭在防滑筋上，轴向施加适当顶紧力的同时周向转动，就能完成螺钉的紧固或拆卸，批头的硬度经过合理匹配，既保证足够的耐磨性，长期使用不会出现刃口磨圆的问题，又不会因为硬度过高在拧动高强度螺钉时出现崩裂的风险。
