摩托车传动用50齿520规格后链轮结构

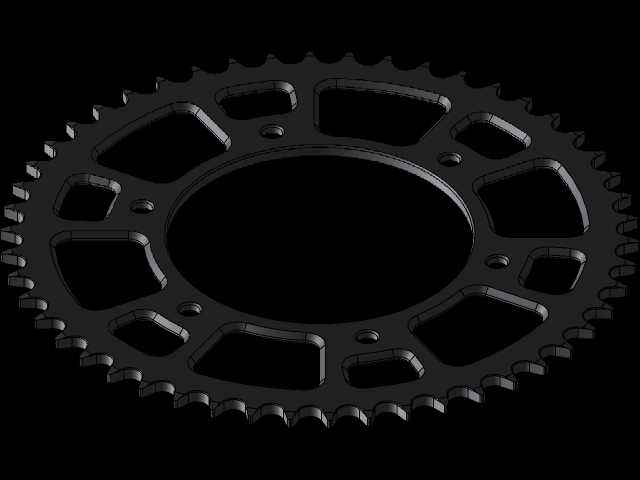

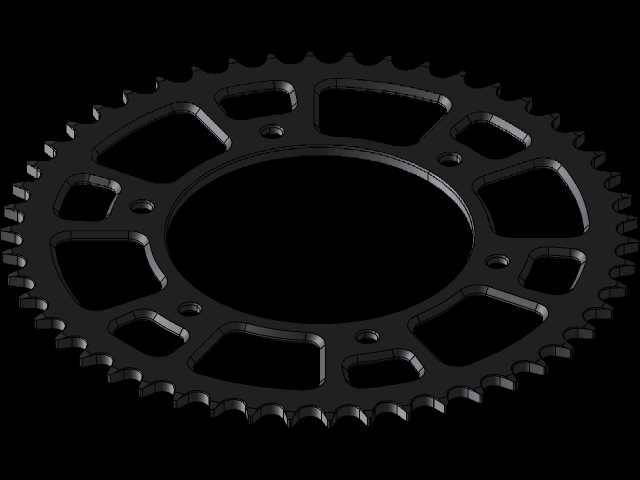

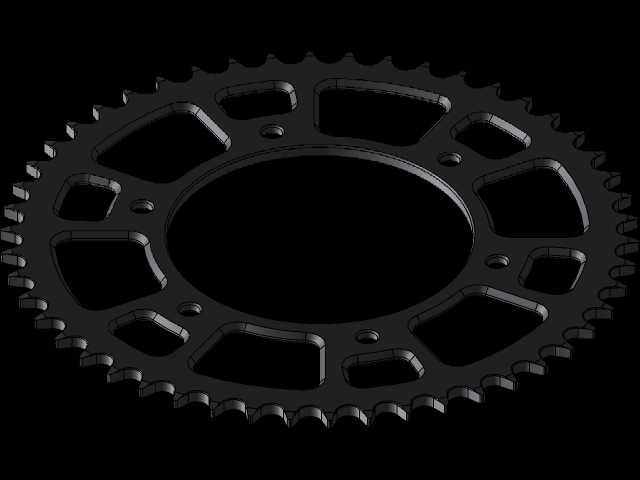

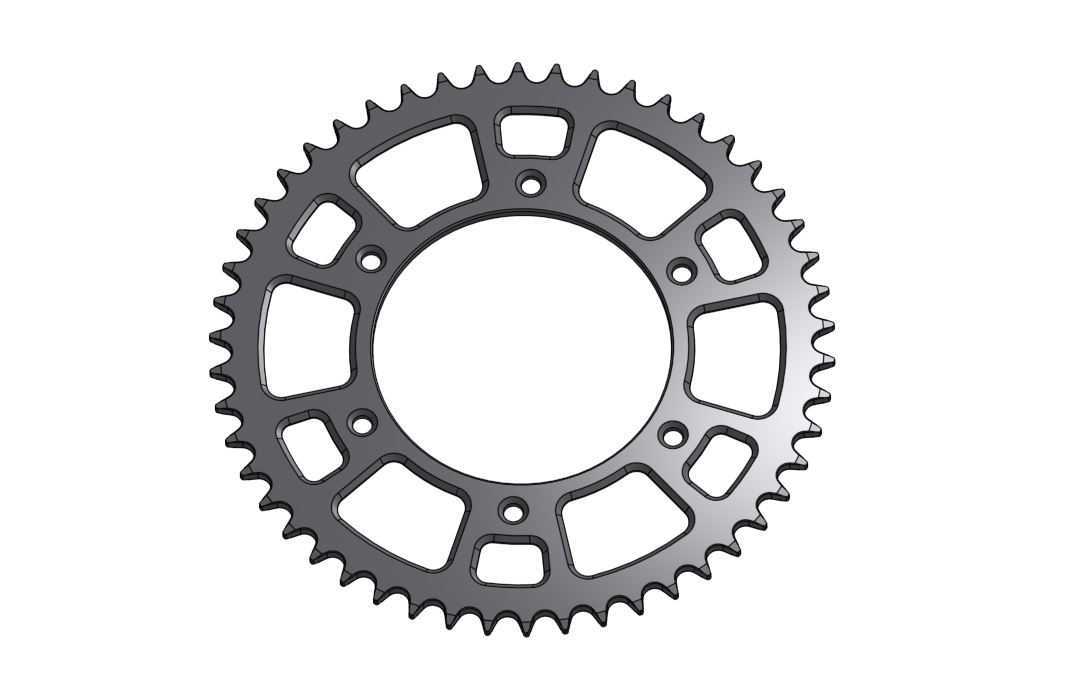

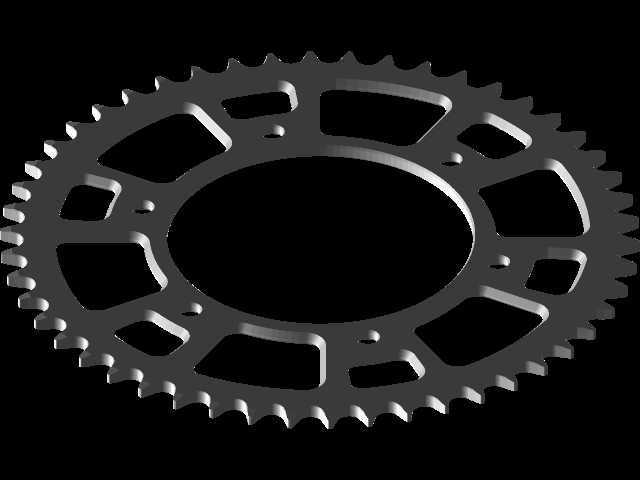

　　在两轮摩托的动力传递链路里，后链轮作为末端传动的核心受力件，直接承接前链轮通过链条传递的发动机扭矩，将旋转动力转化为后轮的驱动力，其结构合理性直接影响传动效率、骑行平顺性与零件使用寿命。这款适配520规格链条的50齿后链轮，主要面向中小排量越野、街乘类摩托的后传动场景，匹配常规520滚子链条的节距参数，能在非铺装路面颠簸、日常通勤频繁加减速的工况下保持稳定的啮合状态。从结构设计来看，链轮整体采用环形辐条式镂空布局，外圈均匀分布50个符合520链条啮合要求的轮齿，齿形经过啮合轨迹优化，能减少链条进出啮合时的冲击，降低传动过程中的异响与磨损；中部的辐条区域设置多组不同形状的镂空槽，在保证整体结构强度、满足扭矩传递刚性要求的前提下，

　　尽可能降低零件自身重量，减少后轮的旋转惯量，提升车辆加速与减速的响应灵敏度。安装定位层面，链轮中心设置大尺寸中心避让孔，适配对应车型后轮轮毂的轴系安装空间，围绕中心孔均匀分布多组安装定位小孔，孔位的位置度公差严格匹配后轮轮毂的安装螺柱分布，安装时可直接贴合轮毂安装面，通过螺栓锁紧即可完成固定，无需额外的转接调整结构，能保证链轮与后轮的同轴度，避免运转时出现链条偏磨、跳动的问题。实际使用场景中，这类后链轮需要承受链条传递的交变冲击载荷，尤其是越野场景下急加速、后轮打滑再抓地的瞬间，轮齿与辐条连接处会承受较大的瞬时应力，因此设计时在辐条与齿圈、辐条与中心安装环的衔接位置都做了圆弧过渡处理，避免应力集中导致的零件开裂失效；轮齿的齿面厚度、

　　齿根圆角参数都匹配520链条的滚子尺寸，保证啮合时接触应力分布均匀，不会出现局部过载断齿的问题。不同于封闭盘式链轮，这种镂空辐条结构还能在骑行过程中让气流穿过链轮区域，带走链条与链轮摩擦产生的热量，同时减少泥沙在链轮表面积聚的可能，在泥泞路段行驶后，泥沙能更快从镂空位置脱落，降低泥沙嵌入啮合面造成的磨粒磨损，延长链轮与配套链条的更换周期。
