可激光切割折弯双片式金属连接支架

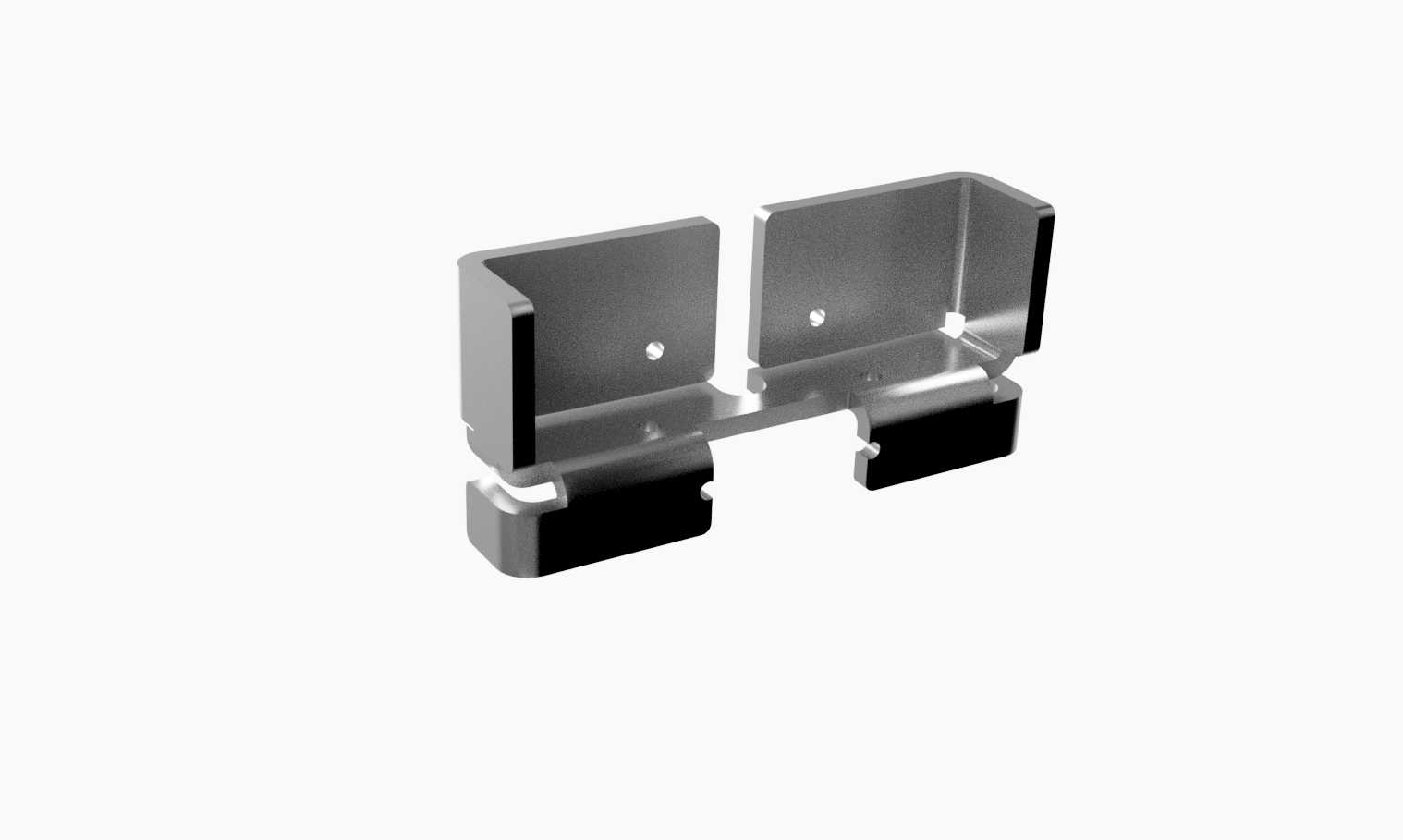

　　这款双片组合式金属连接支架，主要面向需要快速实现构件拼接、可拆卸支撑的装配场景，常见于小型设备机架拼接、工装夹具辅助定位、户外轻型设施构件连接、定制化五金改装等工况，可替代传统焊接式固定支架，降低现场装配的作业难度，也方便后期构件的拆解维护。从结构设计来看，支架采用对称式双片组合布局，每片构件都通过折弯工艺形成L型承载面，两个折弯立边通过铰接结构实现可转动连接，能适配一定角度范围内的安装面偏差，不需要安装时额外做角度修配。承载平面上预留的沉头安装孔，可适配标准规格的沉头螺钉，安装后螺钉头不会突出承载面，避免干涉后续搭载的构件安装，孔位的位置公差控制在常规钣金加工的经济精度范围内，不需要高精度加工设备即可实现批量生产。

　　设计阶段优先考虑了钣金加工的工艺可行性，所有折弯边都预留了足够的折弯余量，避免折弯时出现材料撕裂问题，构件上没有复杂的曲面特征，所有轮廓都可通过平面激光切割一次性下料完成，不需要额外的铣削、钻孔工序，下料后仅需通过折弯、铰接轴装配两个工序即可完成成品制作，加工流程短，适合小批量定制生产也适合批量加工。安装边界方面，单片支架的折弯高度控制在常规钣金折弯的安全范围内，不会因为折弯高度过小导致折弯模具无法加工，也不会因为高度过大导致构件刚性不足，两个支架片展开后的轮廓尺寸适配常规幅面的金属板材，下料时可通过排样优化提升板材利用率，减少边角料浪费。铰接部位的间隙设计预留了足够的转动旷量，即使板材存在一定的厚度公差，也不会出现转动卡滞的问题，

　　同时铰接轴的直径匹配常规标准销轴规格，不需要定制特殊规格的连接件，降低配件采购成本。承载性能上，支架采用等厚金属板材加工，折弯后的立边形成天然的加强筋结构，不需要额外焊接加强筋即可满足轻型载荷的支撑需求，在常规静态承载工况下，不会出现承载面变形、铰接部位松脱的问题。针对户外使用场景，若选用不锈钢板材加工，支架本身具备不错的防锈能力，不需要额外做表面喷涂处理，若选用普通冷轧钢板加工，可根据使用需求做镀锌、喷塑等表面处理，适配不同的防腐、外观需求。在实际装配过程中，支架的两个安装面可分别固定在两个待连接的构件上，通过铰接结构允许两个构件之间存在小范围的角度调整，可抵消安装面的平面度误差、装配定位误差，降低对安装基面的加工精度要求，尤其适合现场装配条件有限、无法实现高精度预装的作业场景。
