V12发动机活塞组件结构设计

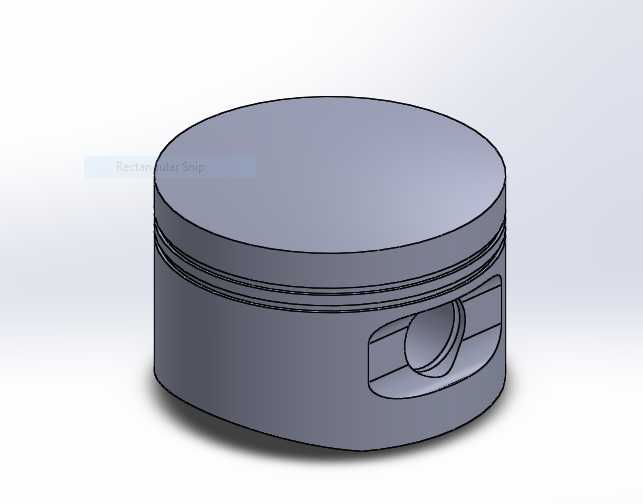

　　在大排量高性能内燃机的开发流程中，活塞作为燃烧室核心运动部件，其结构合理性直接决定整机动力输出上限与运行可靠性。这款适配V12机型的活塞设计，首先围绕高转速工况下的往复惯性力控制展开，整体采用矮型压缩高度设计，在保证压缩比符合高性能机型标定要求的前提下，尽可能降低活塞销座位置的集中应力，匹配全浮式活塞销的安装间隙要求，销座两侧的加强筋采用渐变圆弧过渡，避免应力突变导致的疲劳开裂问题。活塞头部设置三道环槽，顶部两道为气环安装位，最下方为油环槽，环槽侧壁的加工精度预留了镀铬层的装配余量，油环槽内侧均匀分布回油孔，能够将缸壁上多余的润滑油及时导回曲轴箱，避免机油窜入燃烧室造成积碳。活塞裙部采用变椭圆型线设计，

　　冷态下裙部与缸壁的配合间隙经过反复校核，在热机工况下裙部受热膨胀后能够形成均匀的承压面，既不会出现敲缸异响，也不会因间隙过小导致拉缸故障，裙部表面的微纹理设计能够储存少量润滑油，降低往复运动过程中的摩擦阻力。活塞销孔的轴线存在微小的偏心偏移量，能够在活塞越过上止点换向时，减轻活塞对缸壁的侧向冲击，降低整机运行噪声。从安装边界来看，活塞外径与对应缸径的配合公差严格按照高性能内燃机的装配标准设定，活塞销的孔径尺寸与连杆小头衬套的尺寸完全匹配，活塞整体的重量控制在同排量机型的合理区间内，同一台V12发动机的12个活塞重量差控制在极小范围内，避免曲轴运转时出现不平衡振动。在实际装车应用场景中，这类活塞能够承受高压缩比下的爆发压力，

　　适配高转速动力输出需求，常见于大排量豪华车型、高性能跑车的动力总成中，也可作为通用大马力内燃机的配件选型参考，建模过程中完整还原了活塞的所有细节特征，包括环槽倒角、销座圆角、裙部型面等结构，能够直接用于结构教学、装配仿真、干涉检查等设计环节，也可为后续的有限元强度分析、热负荷分析提供精准的三维数模基础。
