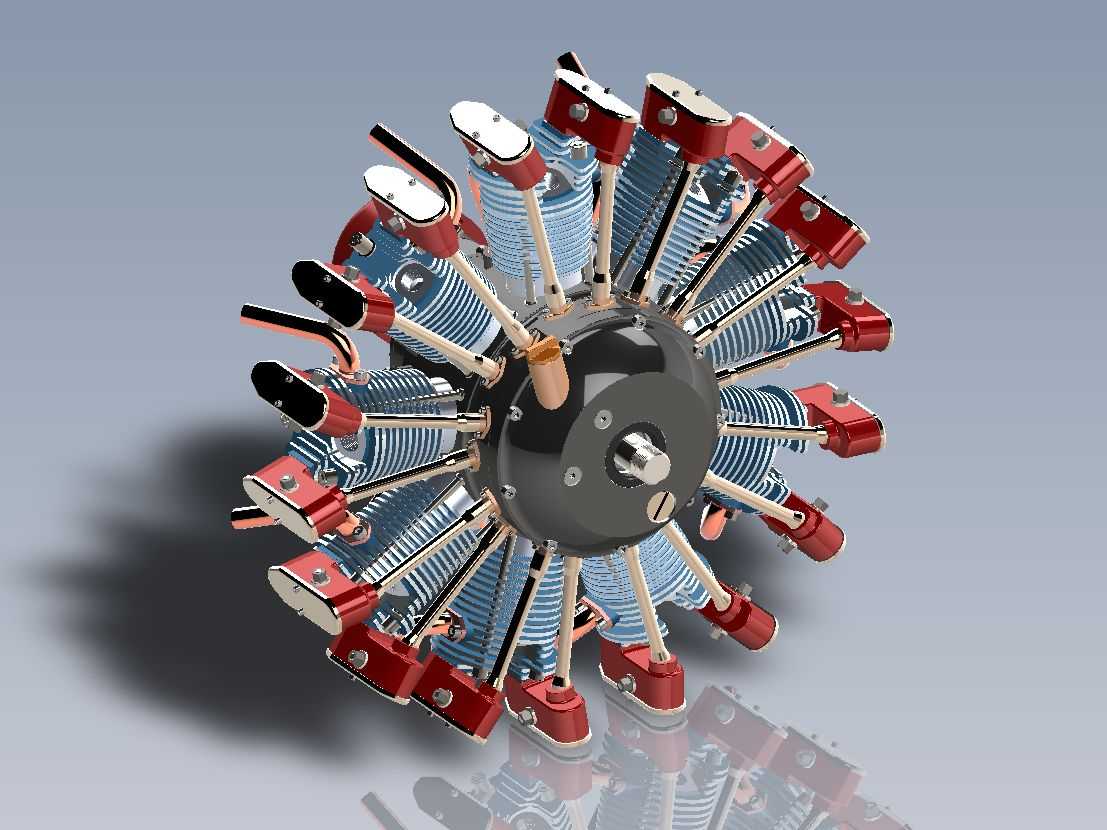

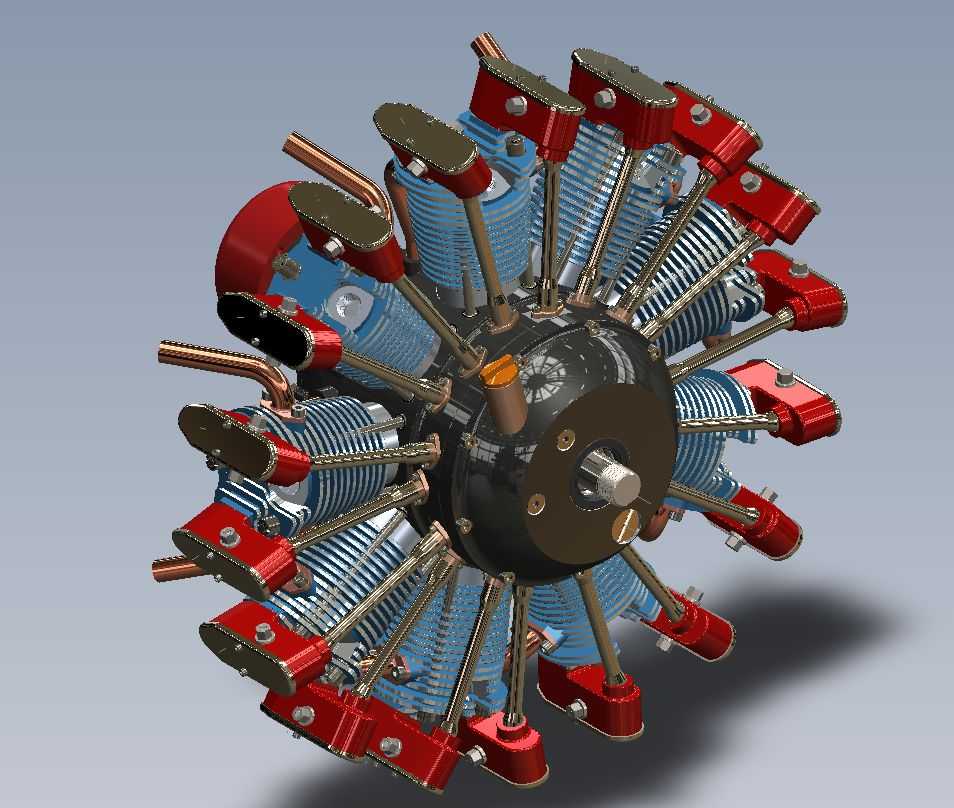

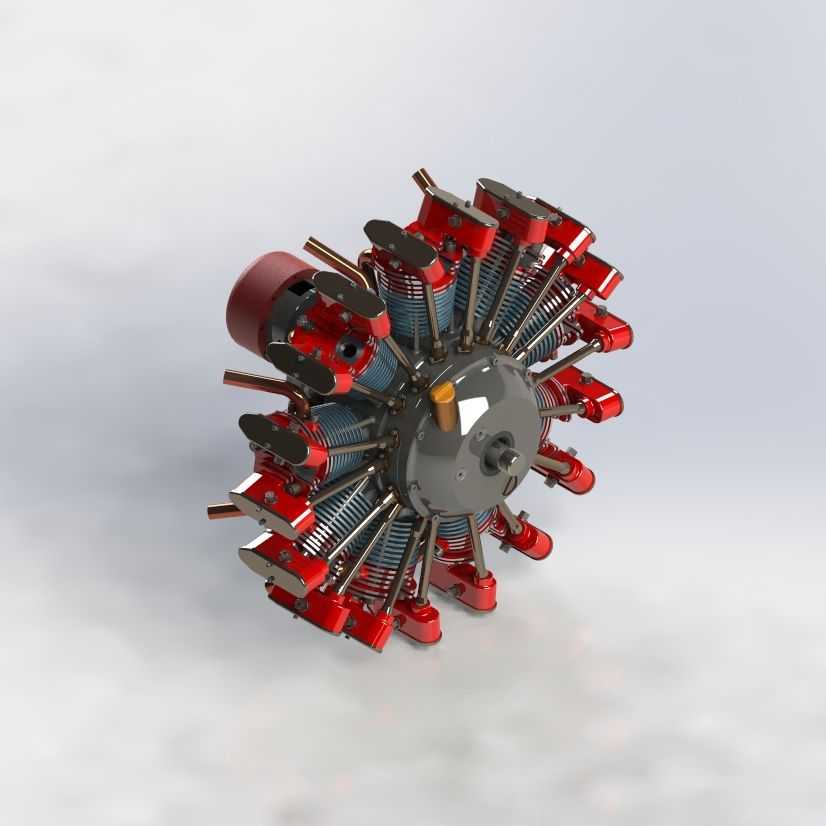

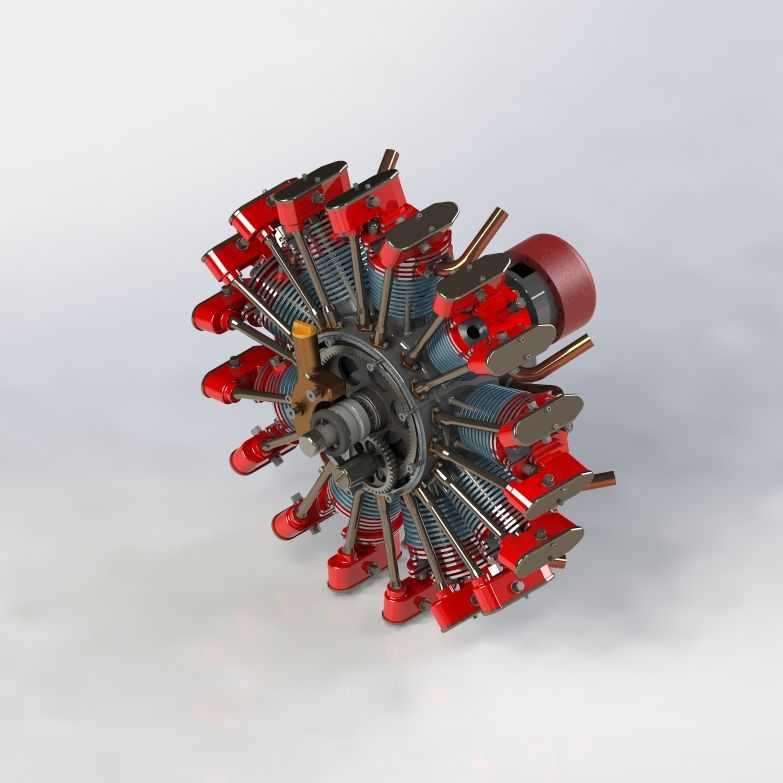

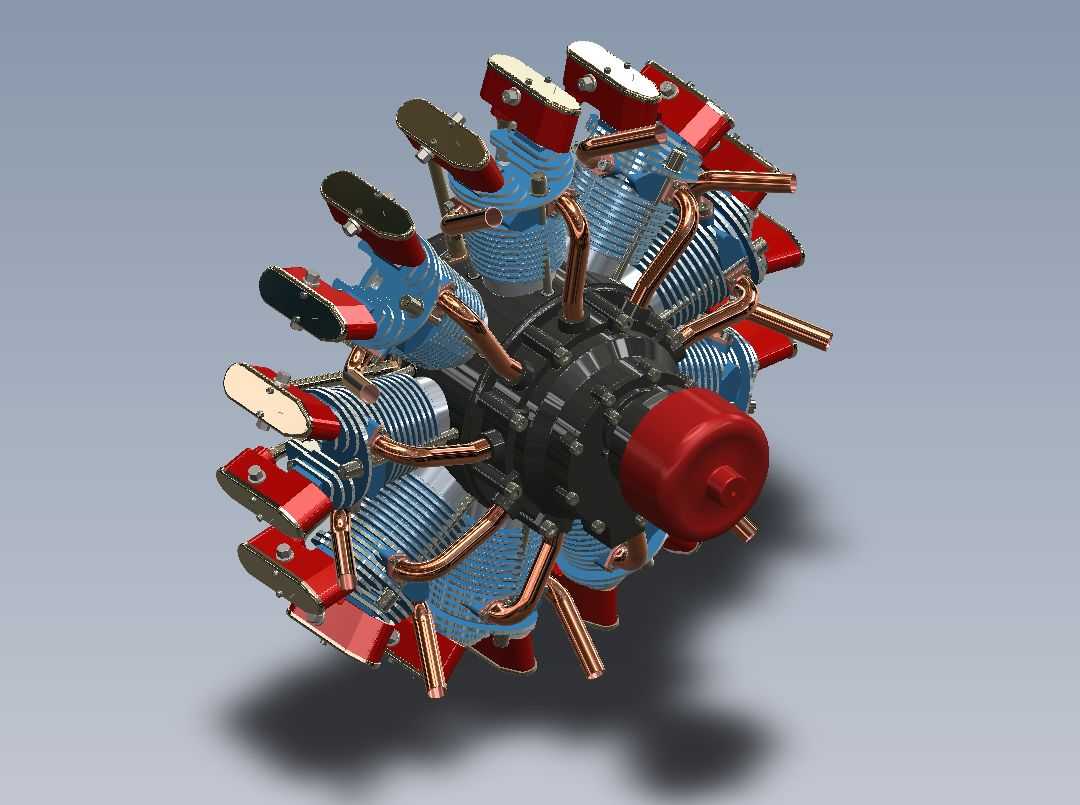

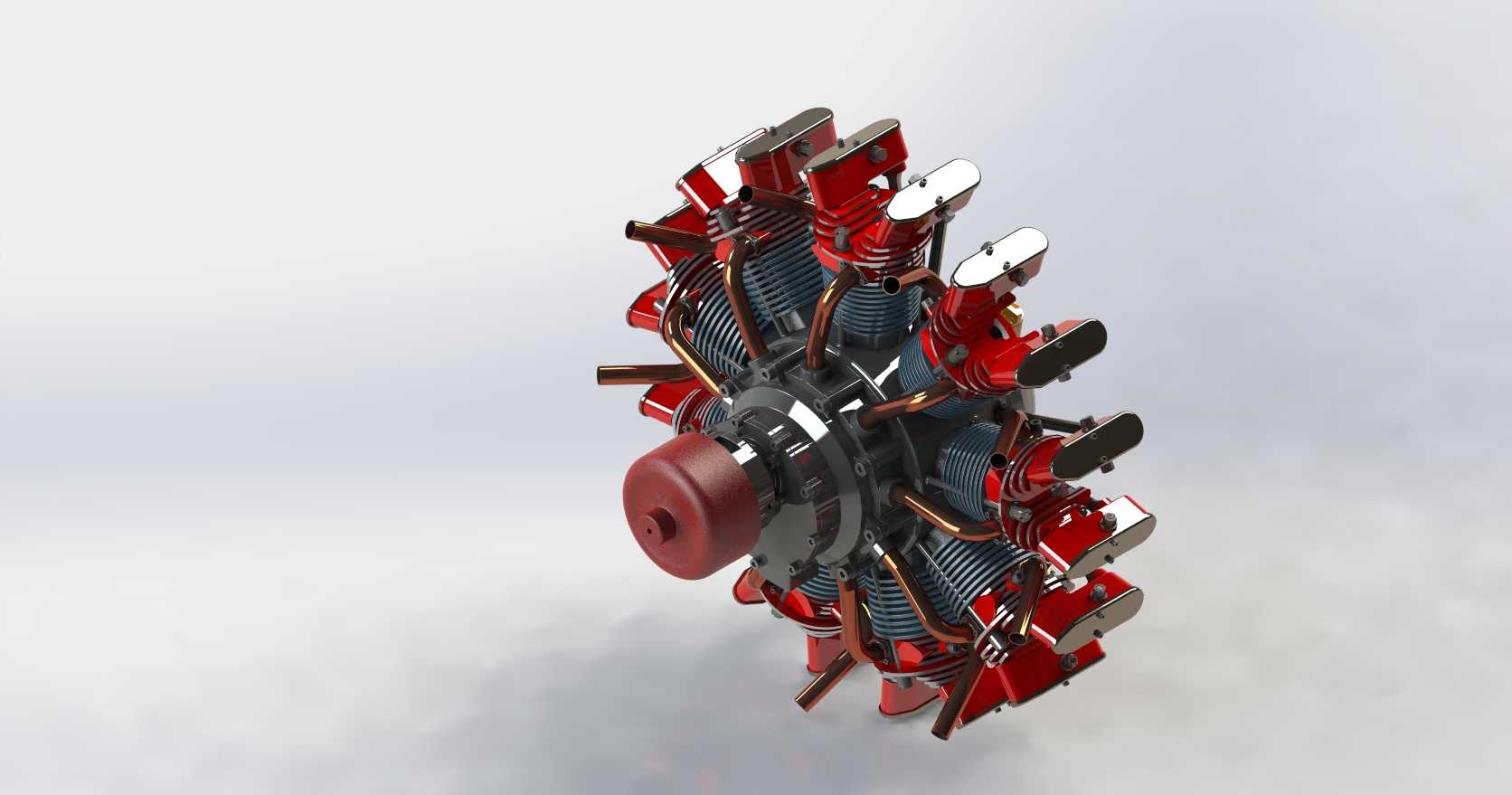

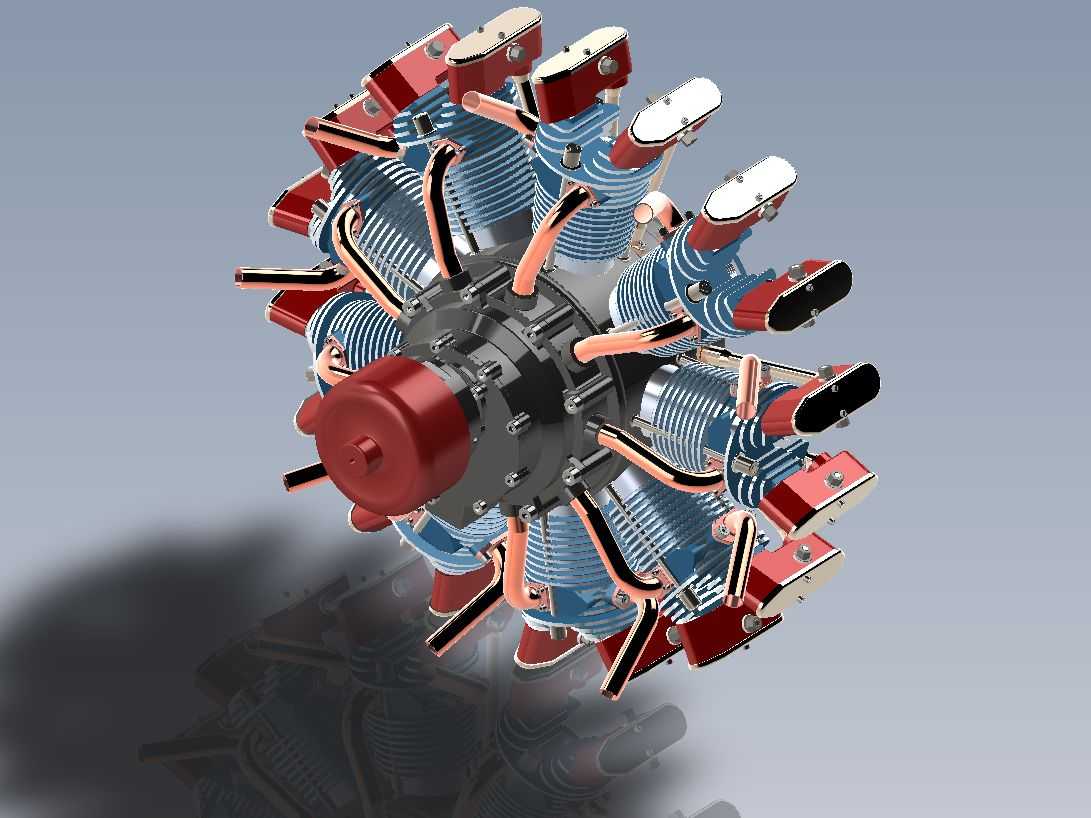

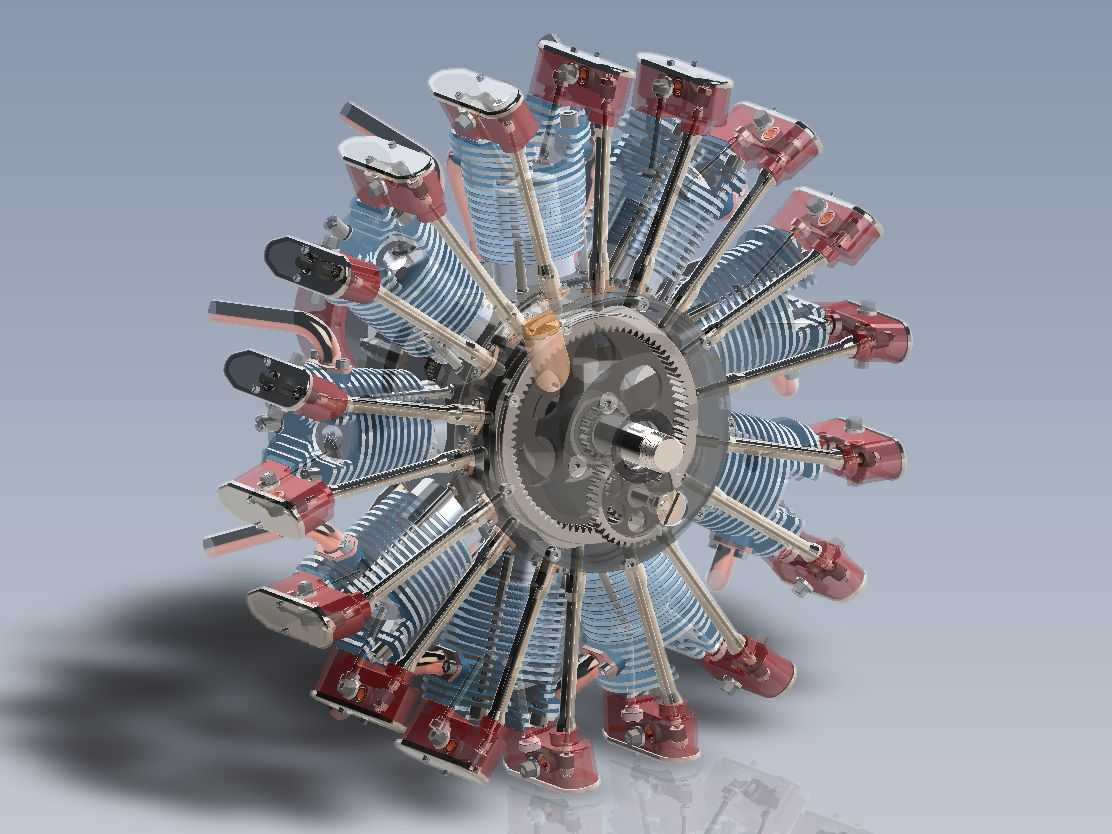

星型排布多缸径向航空动力装置

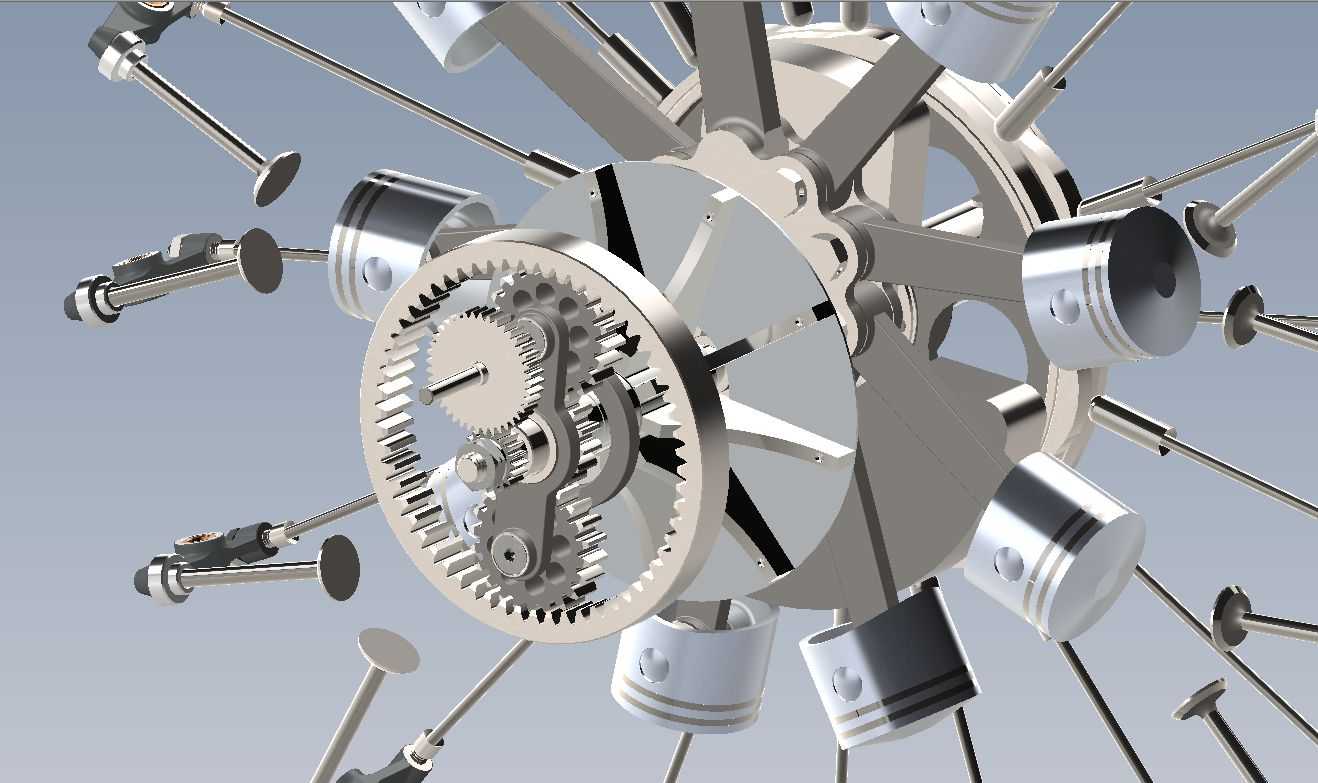

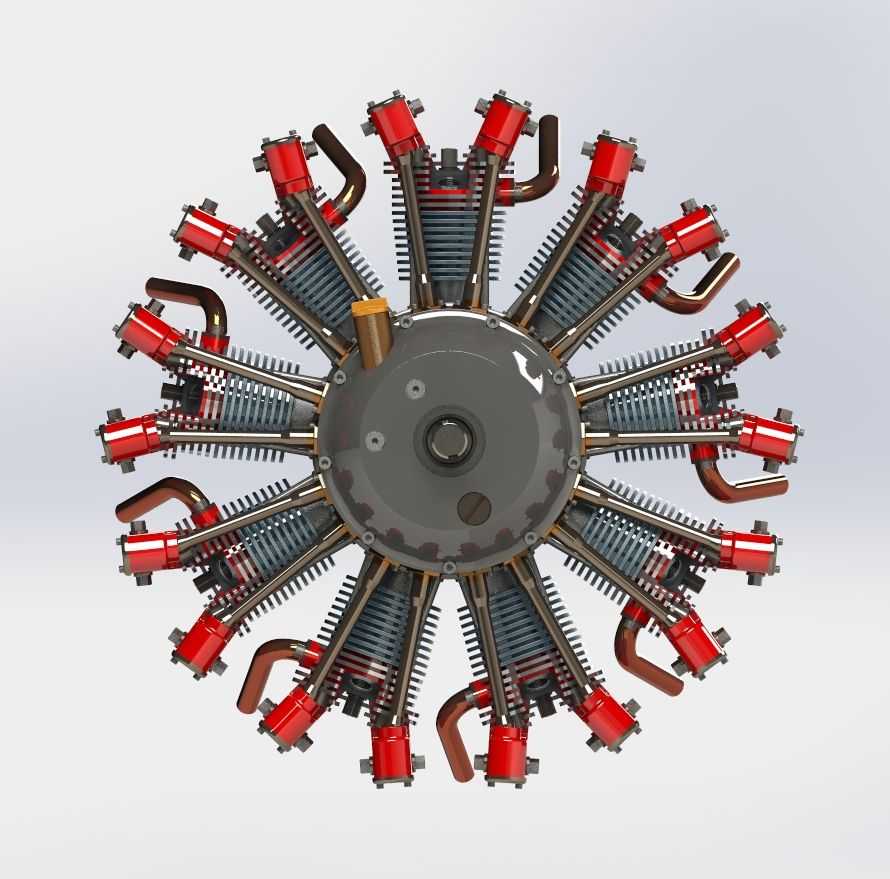

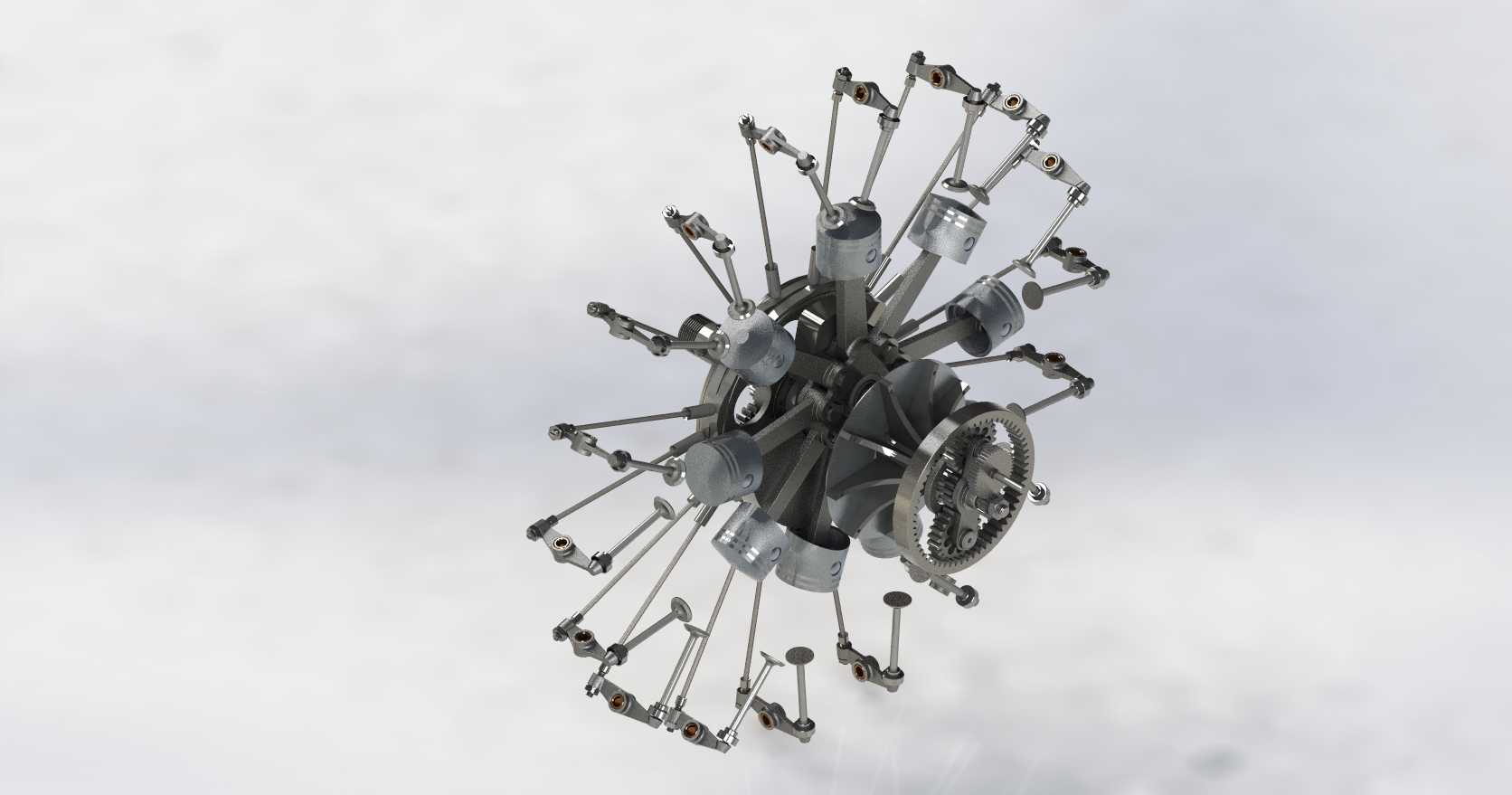

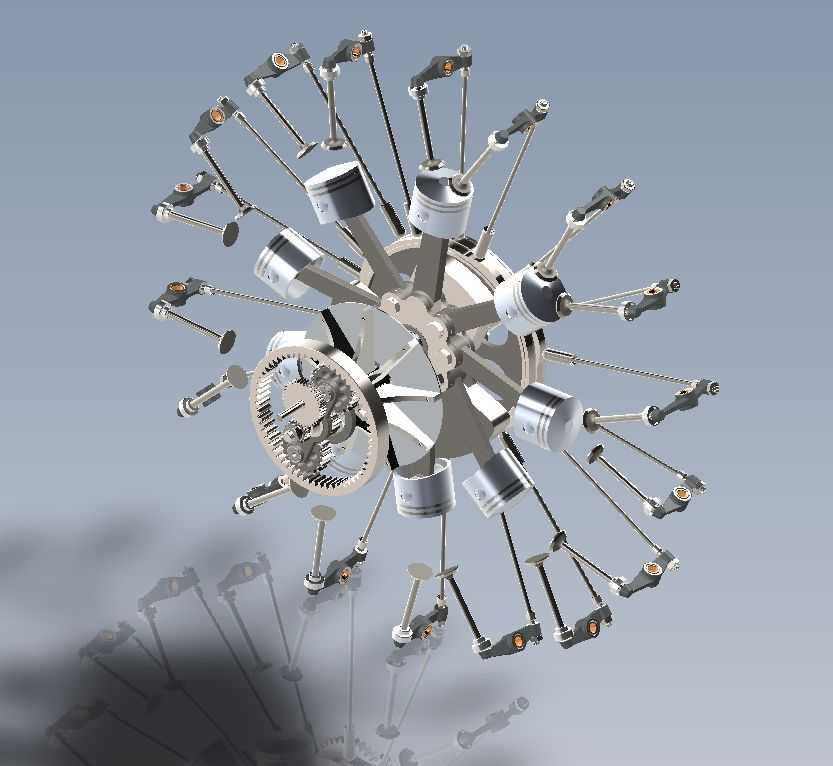

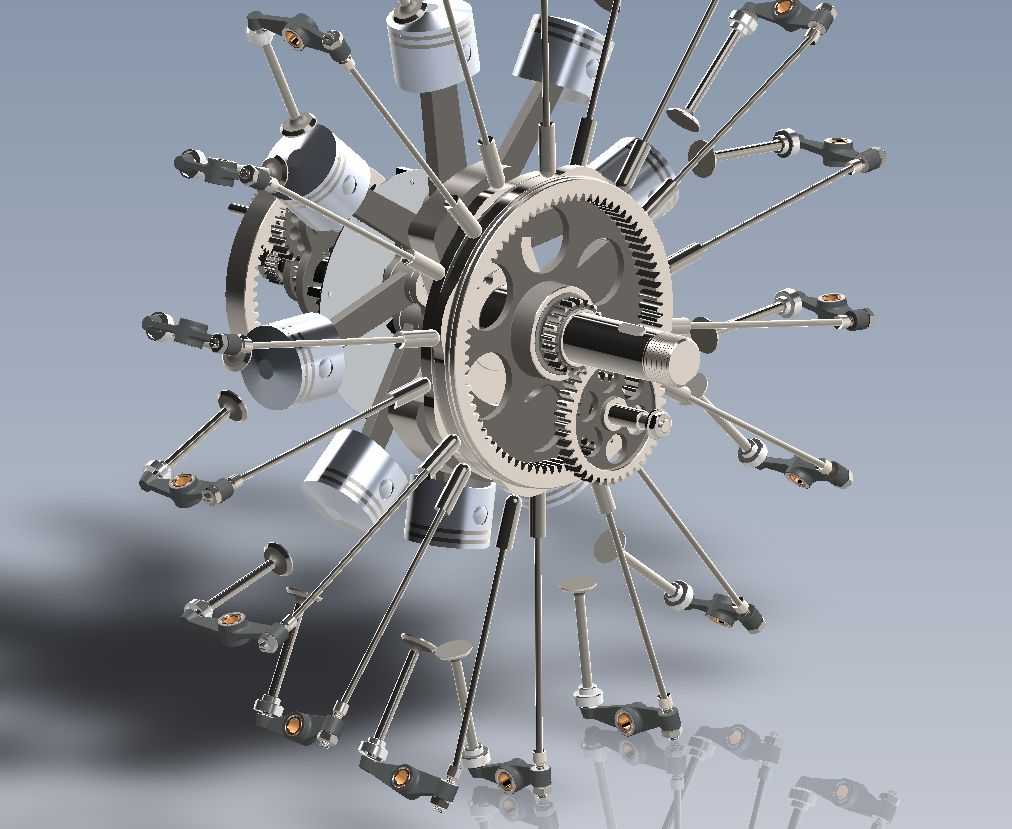

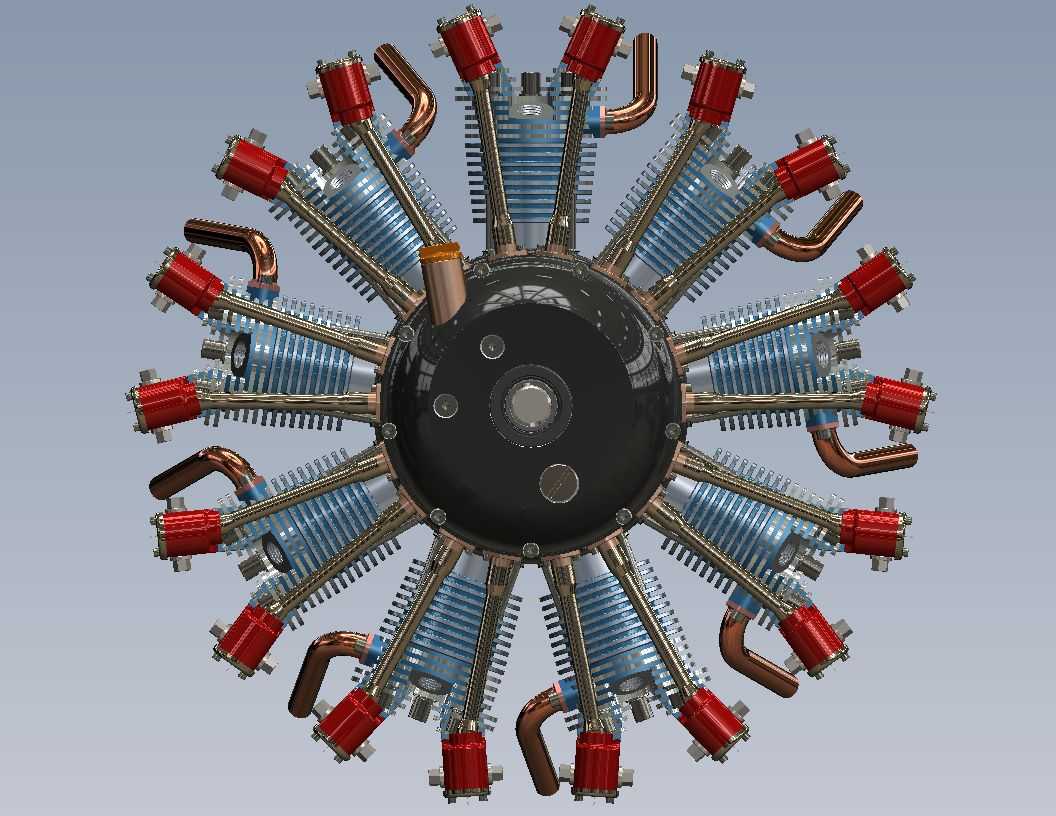

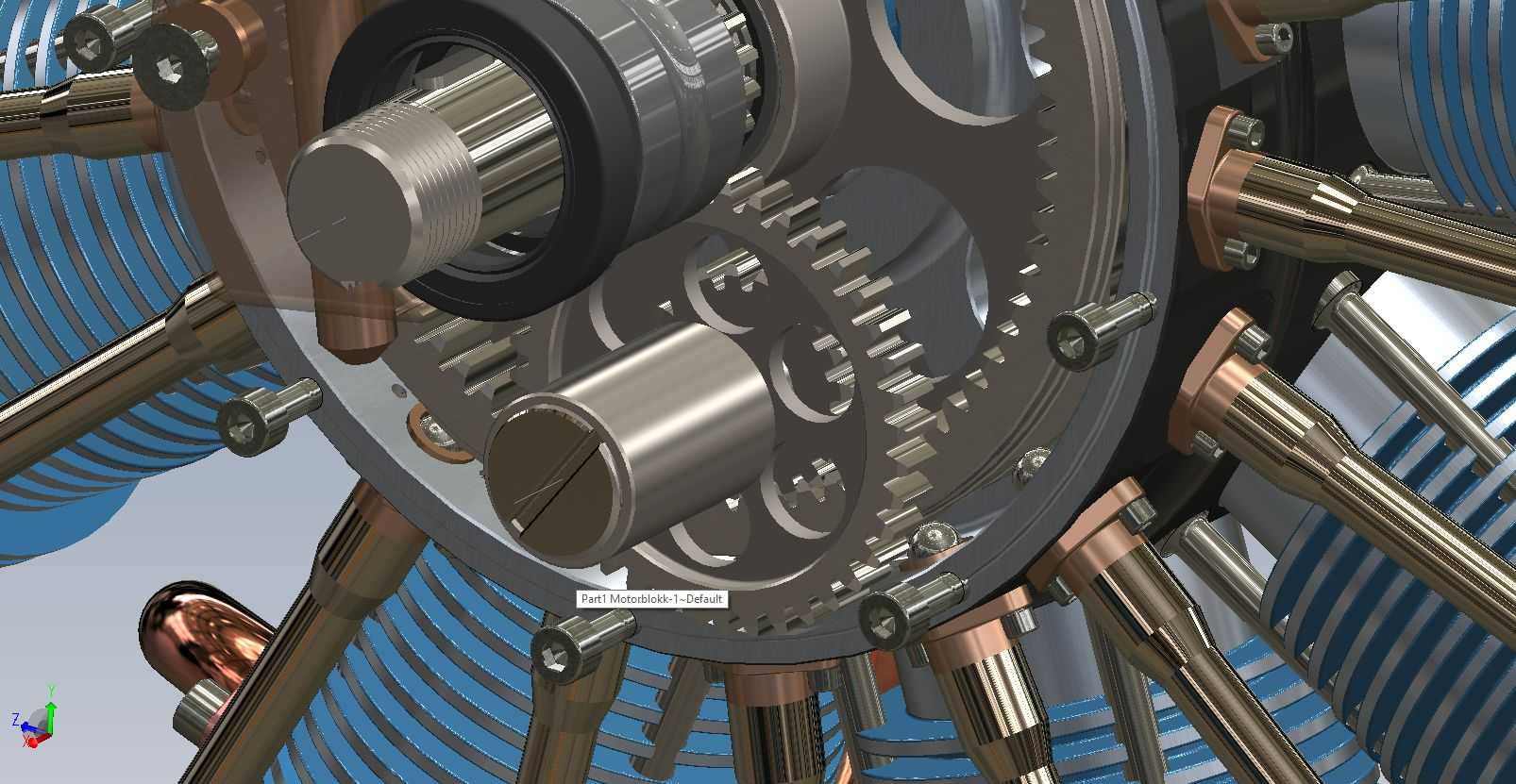

　　这类径向排布的多缸活塞动力装置，最早广泛应用于轻型通航飞机、早期螺旋桨战机的动力输出场景，相比直列、V型缸体布局，其核心优势在于曲轴长度更短，整机自重控制更优，单曲轴销承载所有连杆的结构，能让动力输出的平顺性在低转速区间表现突出，同时迎风面的均匀缸体排布，能借助飞行过程中的迎面气流直接完成缸体散热，无需额外布置复杂的水冷管路与散热系统，大幅降低动力系统的维护复杂度与故障概率。从结构设计逻辑来看，所有气缸以曲轴中心为原点呈放射状均匀分布，每排缸体数量多为奇数设计，以此保证点火顺序交替时的动力输出连续性，避免相邻缸体同时点火带来的扭矩波动；连杆组采用主副连杆结构，一个主连杆直接连接曲轴销，

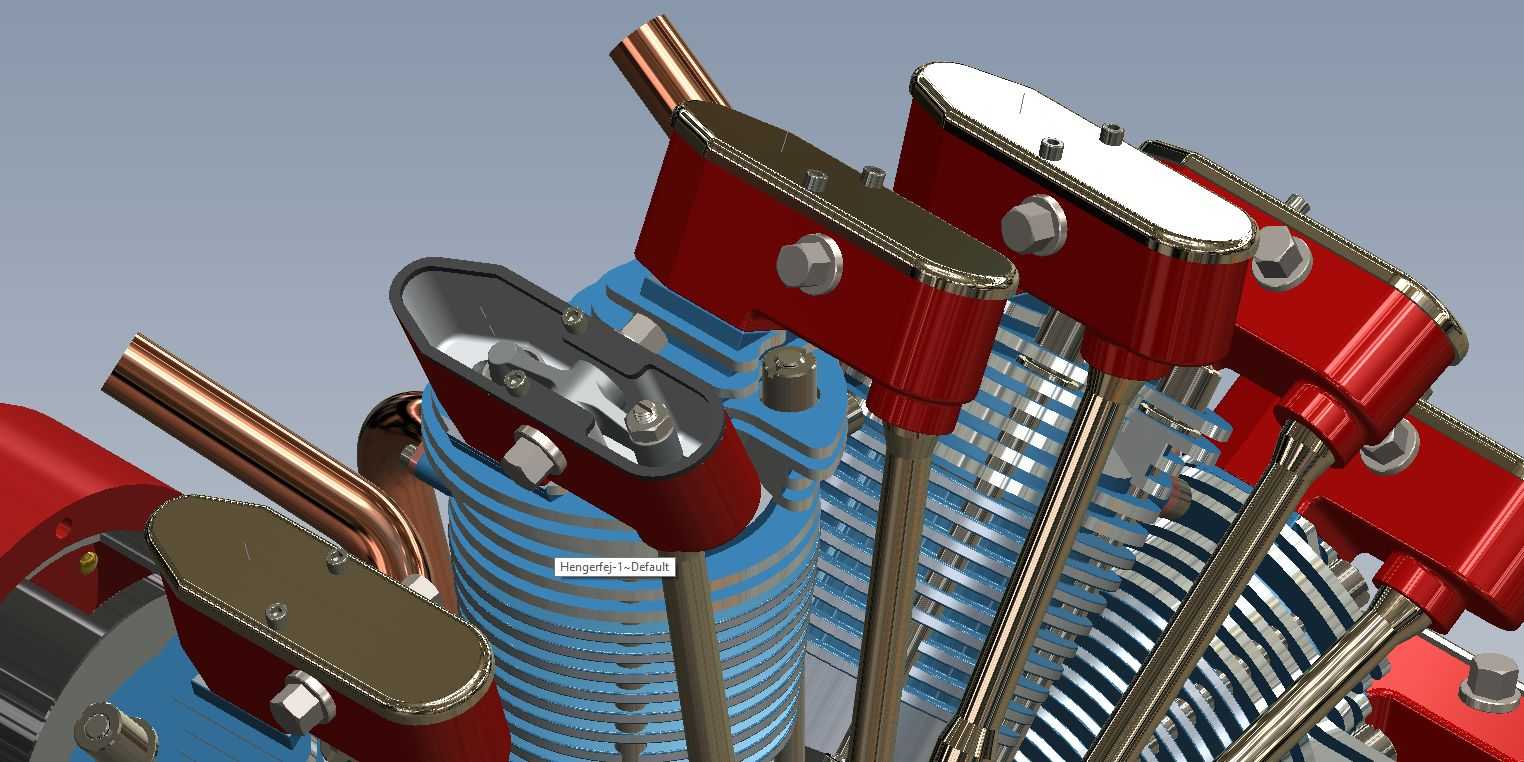

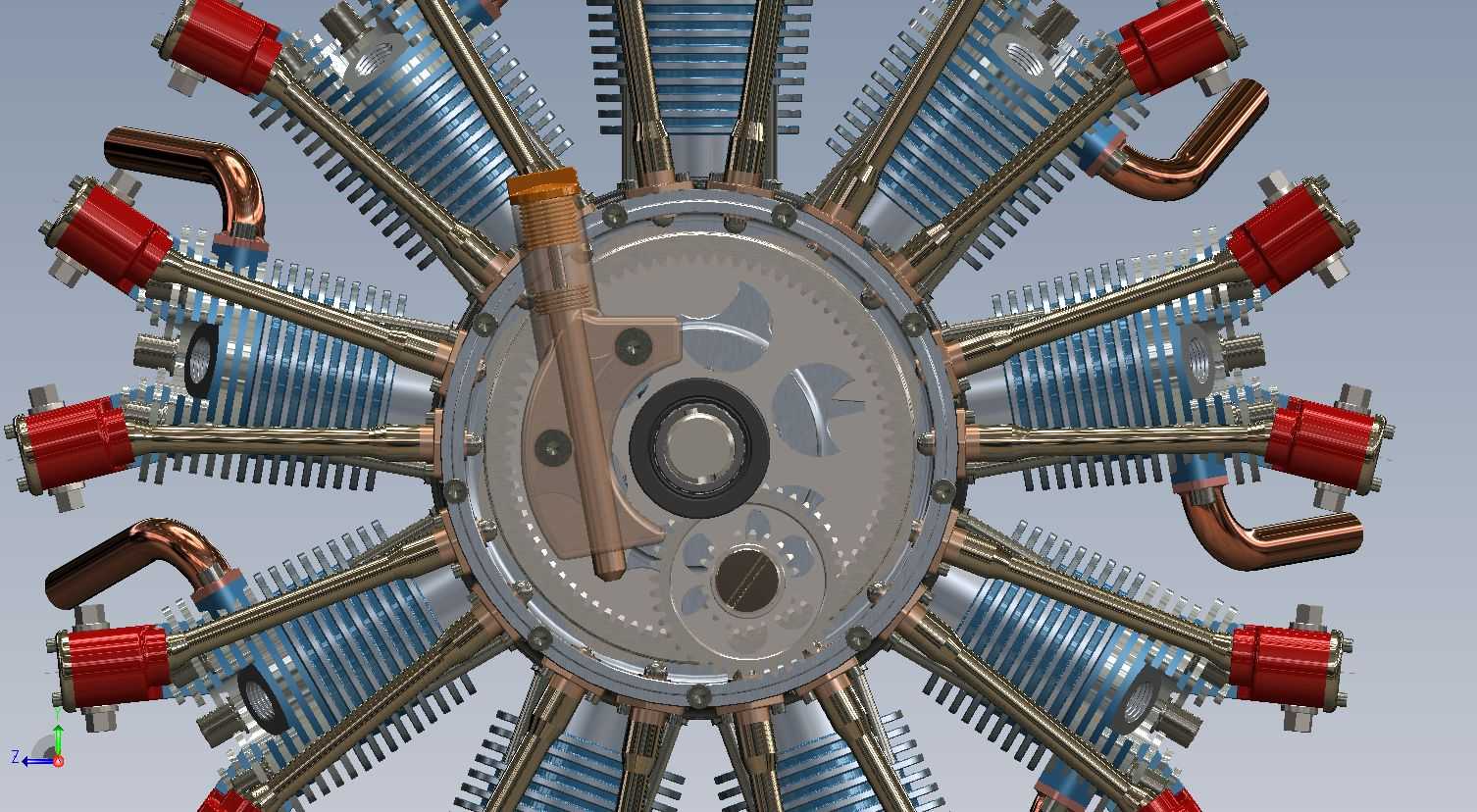

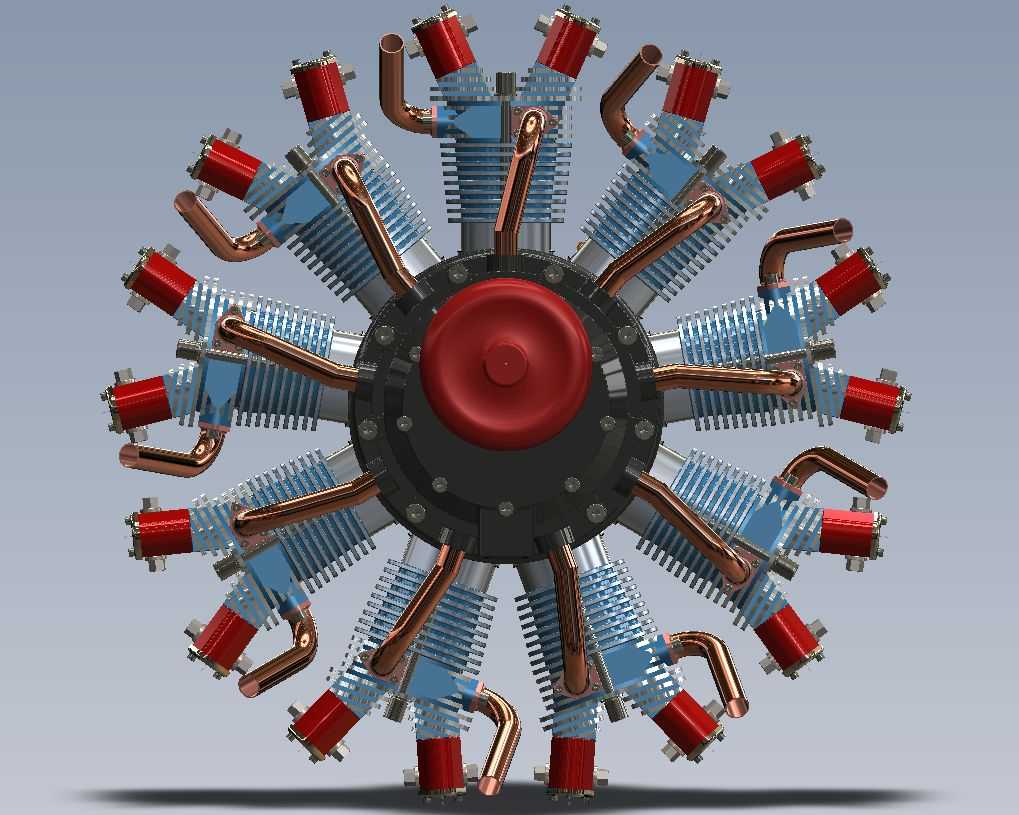

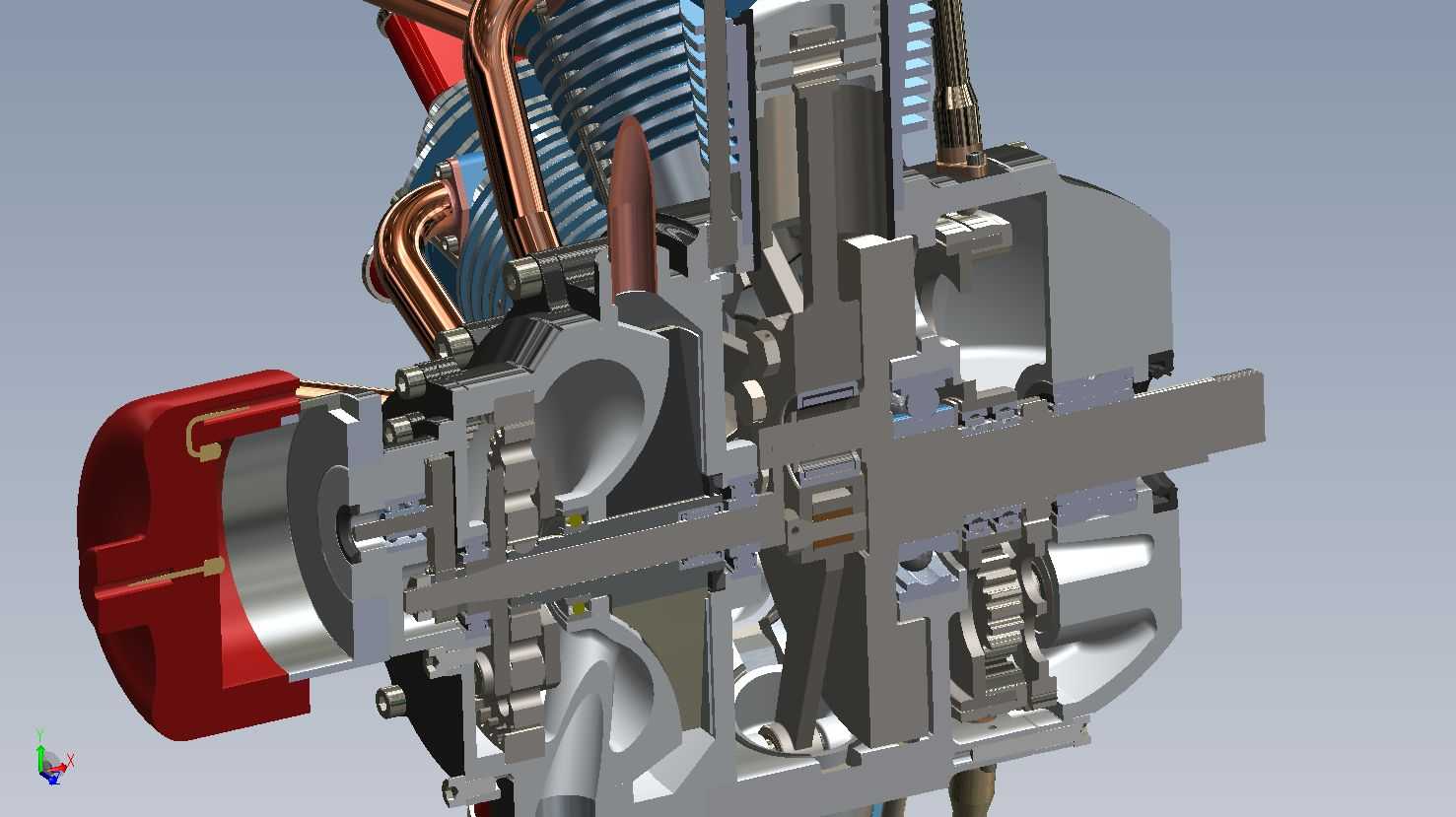

　　其余缸体的副连杆通过铰接方式连接在主连杆的凸缘上，该结构能最大限度压缩曲轴箱的轴向尺寸，让整机的轴向安装边界控制在极小范围内，适配轻型飞机机头的紧凑安装空间。在实际功能特性上，该类动力装置的低扭输出表现优异，在螺旋桨匹配的低转速工作区间就能输出足够大的扭矩，无需搭配大减速比的减速机构就能直接驱动定距螺旋桨，减少动力传递路径上的损耗；缸体外壁布置的密集散热鳍片，是针对风冷场景做的专项优化，鳍片的高度、间距经过匹配计算，既能保证气流通过时带走足够的燃烧热量，又不会因为鳍片过密导致飞行中杂物堵塞影响散热效率。从安装边界来看，整机的径向最大尺寸由缸体顶端的散热鳍片外沿决定，安装时需在缸体外侧预留足够的气流流通空间，

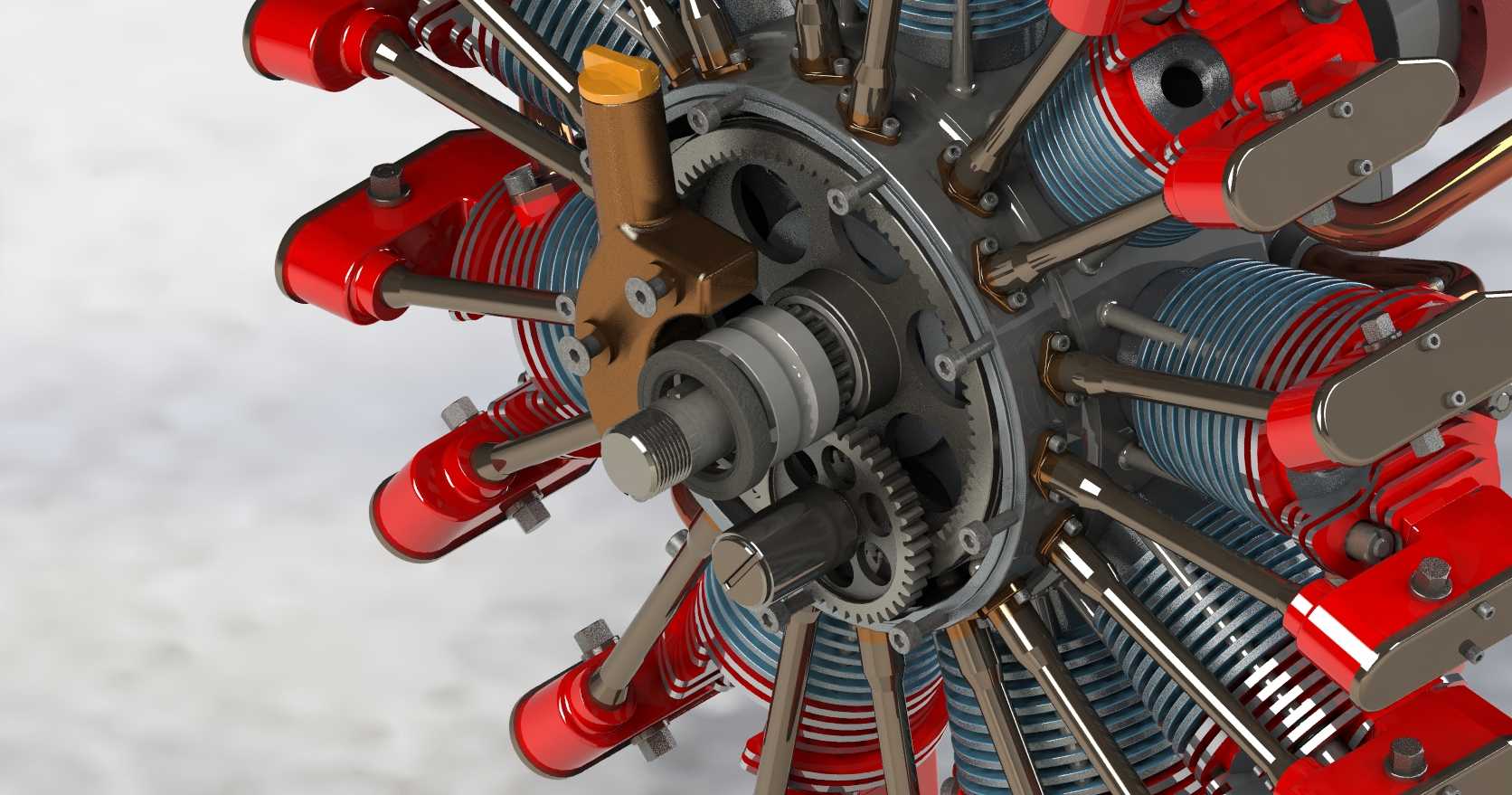

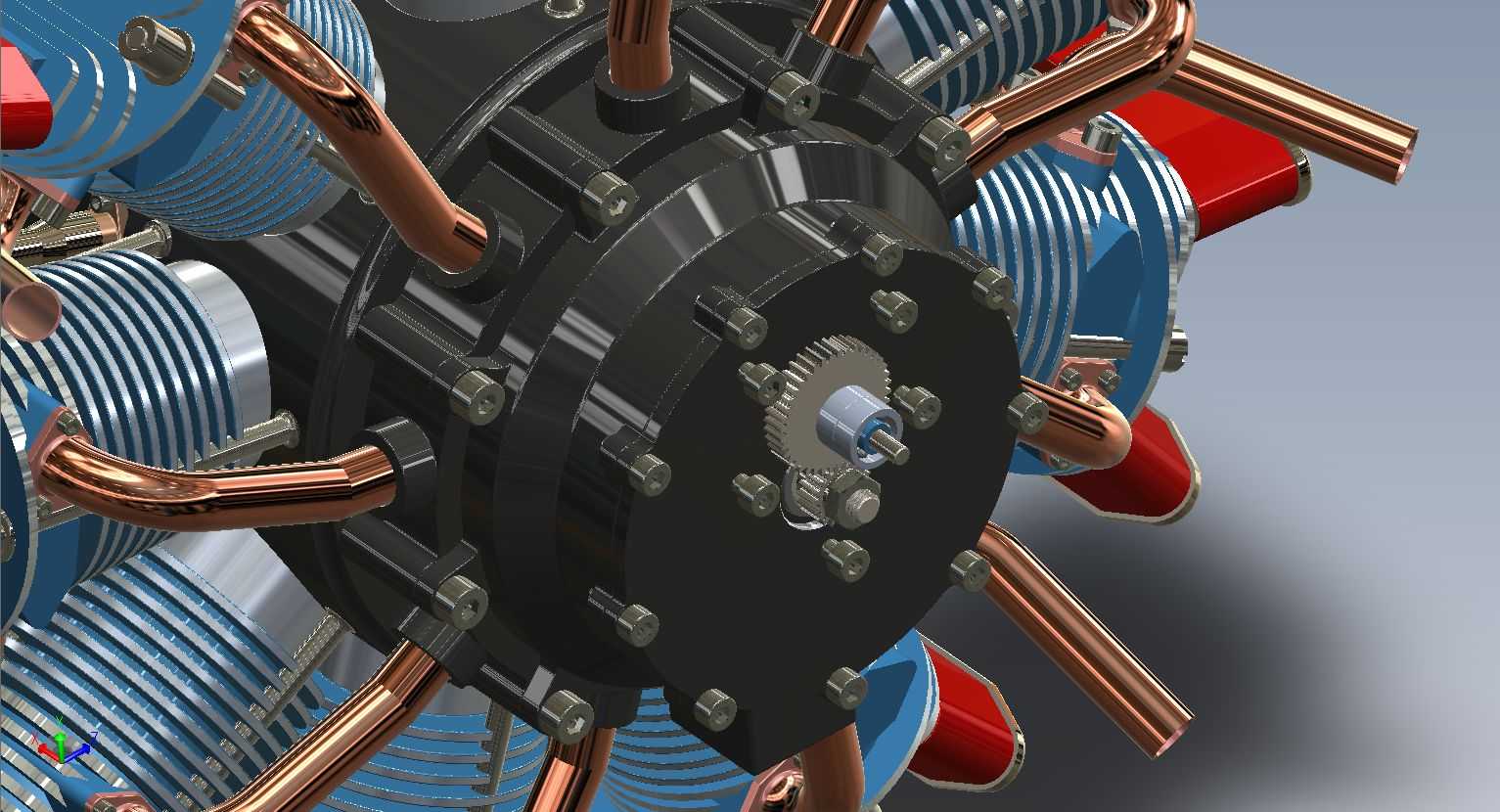

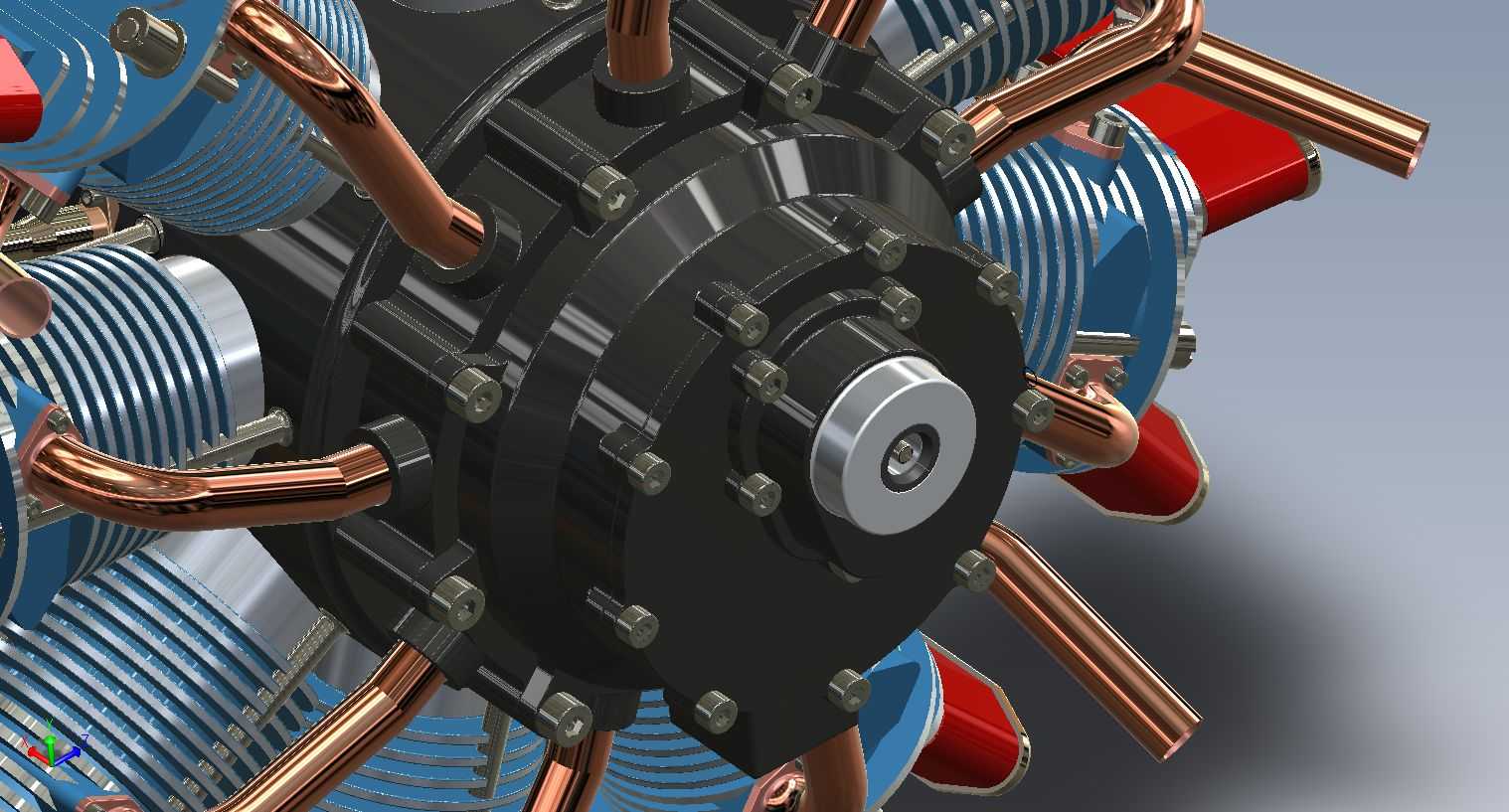

　　不能有结构件遮挡缸体的迎风散热面；曲轴输出端的连接法兰预留了标准的螺旋桨安装孔位，可直接匹配主流轻型通航飞机的螺旋桨连接尺寸，曲轴箱上的安装支脚呈对称分布，可直接固定在飞机发动机架的安装位上，无需额外设计转接支架。在日常运维场景中，该类布局的发动机可达性优于直列机型，单个缸体出现故障时可直接在机身上完成拆装修理，无需将整台动力装置从机架上拆下，大幅降低外场维护的作业难度，这也是其在早期航空领域被广泛应用的核心原因之一。
