激光路由器数控加工机床结构设计

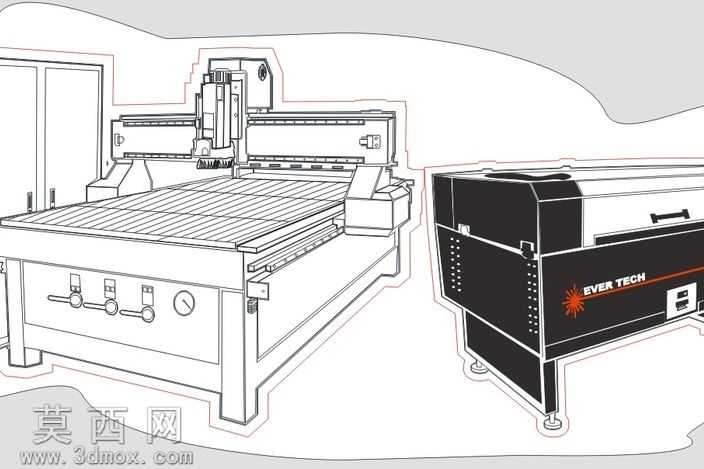

本模型为激光路由器数控加工机床的三维结构设计，建模过程中严格遵循工业数控加工设备的设计规范，从整体机架布局到各功能部件的细节结构都做了完整还原。建模初期先确定设备的整体尺寸框架，采用龙门式移动结构作为主机身的基础架构，保证加工过程中横梁运动的稳定性，床身部分采用整体式焊接框架的结构设计，预留了导轨安装位、传动组件安装腔以及电气柜的集成空间，兼顾结构刚性与部件集成的合理性。在细节建模上，激光加工头组件做了分层结构设计，包含激光发生器安装座、聚焦镜调节结构、冷却管路接口以及防撞感应模块，可实现不同厚度板材的激光切削加工需求；移动龙门的横梁采用加厚型材的截面设计，搭配双侧同步传动的安装结构，避免高速运动过程中出现横梁抖动影响加工精度的问题；工作台面采用栅格状吸附结构设计，适配不同尺寸的面板类工件装夹，同时预留了废料收集的导流槽结构，方便加工过程中废屑的集中清理。设备侧面的电气控制柜体做了分区建模，强电回路区、弱电控制区、激光电源区各自独立分隔，柜体表面设置了操作按钮、压力表、状态显示屏等操作部件的安装位，还原真实设备的人机交互布局；设备的外防护结构采用流线型钣金设计，既可以遮挡内部传动部件保障操作安全，也兼顾了设备的整体外观质感。建模过程中对各运动部件的装配关系做了对应约束，可直观展示X、Y、Z三个轴向的运动行程范围，各连接部位的紧固件、调节旋钮、定位结构都做了等比例还原，没有省略关键的功能结构。该设计主要针对面板类工件的数控切削加工，将激光加工与传统路由切削的功能做集成化设计，可适配不同材质的面板加工需求，建模时特意控制了各部件的壁厚参数，保证结构在满足刚性要求的前提下尽可能轻量化，降低运动部件的负载，提升设备的动态响应性能。
