小型龙门式数控加工机床结构模型

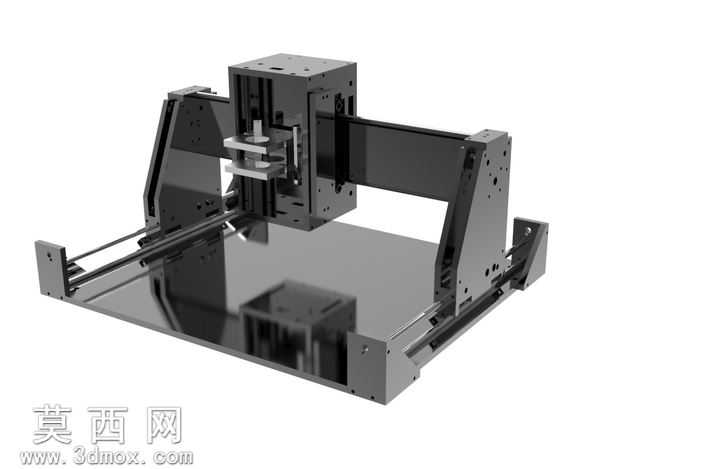

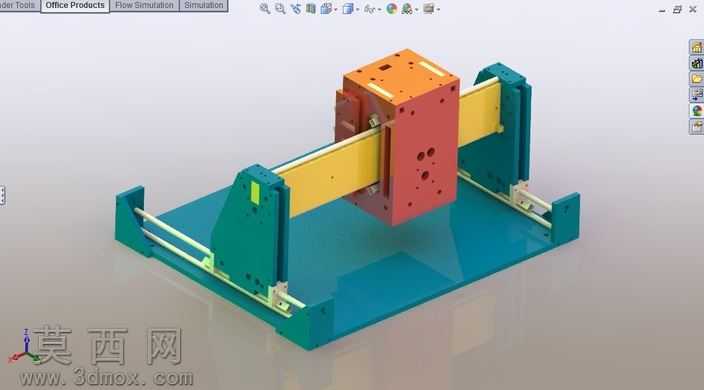

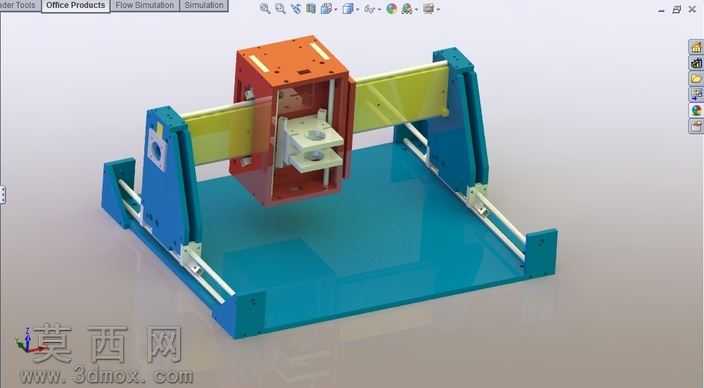

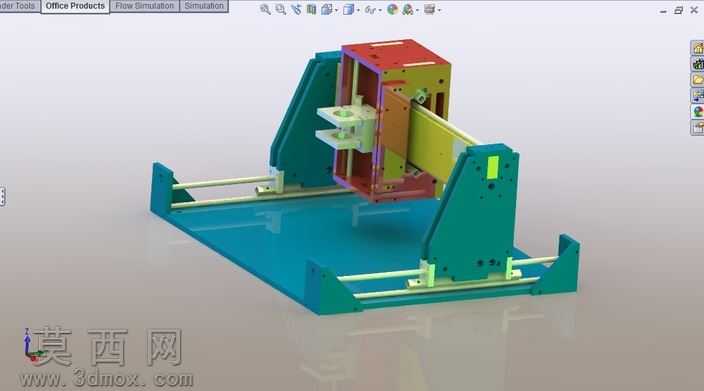

本模型为小型龙门式数控加工机床的完整三维结构设计，建模过程严格遵循机械设计规范，对机床各功能部件进行了1:1比例的精准还原。建模阶段从整体布局规划入手，先确定龙门跨距、工作台行程、主轴安装位等核心参数，再逐步拆分各子部件进行细节建模，确保各部件间的装配关系完全符合实际机械装配逻辑，不存在干涉错位问题。模型完整呈现了机床的支撑底座、双侧立式龙门支架、横向移动横梁、主轴安装滑台、纵向进给工作台等核心结构，对导轨安装位、丝杠传动预留空间、钣金件安装孔位、紧固件连接点位都做了精细化建模，每一处安装孔的孔径、孔距都符合通用机械加工标准，可直接用于结构验证与方案评审。材质渲染阶段针对不同部件的实际材质做了区分设置：支撑底座与龙门支架采用铸铁材质表现，还原了铸铁件哑光深灰的金属质感与厚重感；传动导轨与滑台接触面做了金属抛光质感处理，体现加工面的高精度特性；工作台面采用镜面不锈钢材质渲染，清晰呈现金属反光效果，突出工作台的平整加工精度；各连接紧固件做了镀锌件的亮面金属质感区分，让整体装配结构的层次更加清晰。设计思路上，这款小型数控机床主打小尺寸工件的精密加工场景，采用龙门式结构能够在有限占地面积下获得更好的结构刚性，双侧支撑的龙门设计可以降低横梁移动时的形变，提升加工过程中的稳定性；横向滑台搭载主轴组件可沿横梁做X向进给，工作台沿底座做Y向进给，主轴滑座自身可做Z向升降，三轴传动均预留了丝杠与导轨的安装空间，可适配步进电机或伺服电机驱动方案，能够满足铣削、雕刻、钻孔等多种轻型加工需求。模型在结构设计上充分考虑了装配工艺性，各部件的连接方式均采用螺栓紧固的可拆卸设计，方便后期的维护与部件更换，整体结构紧凑，刚性充足，可作为小型数控加工设备开发的结构参考方案，也可用于数控教学场景中的结构演示，帮助学习者直观理解龙门式数控机床的运动逻辑与装配关系。
