高精度传动丝杠三维结构设计

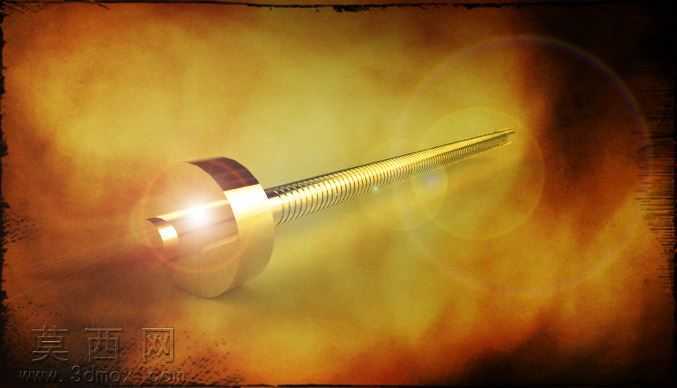

本次设计的传动丝杠采用三维参数化建模方式完成，建模过程中首先梳理丝杠的核心功能逻辑，明确其作为直线传动核心部件的定位，先绘制丝杠的轴向截面草图，精准定义丝杠头部安装法兰的直径、厚度、倒角参数，再通过螺旋线扫描命令生成连续的外螺纹牙型，建模过程中严格控制螺纹牙型角、螺距、牙顶间隙等关键参数，保证螺纹传动的啮合精度。模型完成基础结构搭建后，对丝杠表面进行材质赋予，选用抛光金属材质，调整材质的反射率、粗糙度参数，模拟经过精加工的金属表面质感，同时对头部安装端面做哑光金属区分，还原实际零件不同加工面的视觉差异。渲染阶段采用暖调聚光光源，在丝杠斜上方布置主光源，搭配环境补光弱化结构暗部死黑区域，添加镜头光晕效果突出金属表面的高光反射，强化零件的精密质感。结构设计上，丝杠头部的法兰结构预留标准安装孔位，可直接与驱动端连接件配合，杆部螺纹采用连续等距设计，保证传动过程中行程的线性精度，杆体末端做收窄导向处理，方便装配时与配套螺母快速对位。设计过程中充分考虑丝杠的实际应用场景，在螺纹收尾处做退刀槽结构，符合机械加工的工艺要求，避免实际生产中出现螺纹加工不到位、应力集中的问题，整体模型结构完整，各部分尺寸符合通用传动件的设计规范，可直接用于装配验证、传动结构演示等场景。
