铣床用马鞍导轨定位支撑构件

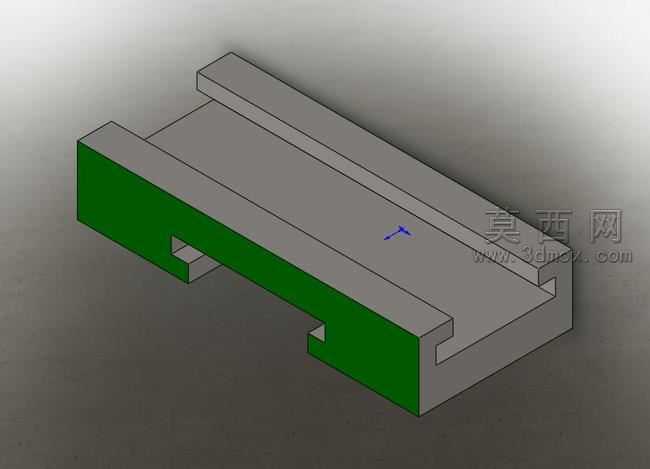

本构件为铣床配套使用的马鞍型支撑定位部件，建模过程以SolidWorks为核心工具完成全参数化三维构建，首先基于铣床工作台导轨的配合尺寸进行基准草图绘制，以导轨截面轮廓为基础拉伸生成主体基体，严格匹配导轨的槽宽、凸台高度等配合公差，保证构件与导轨的滑动配合精度。建模阶段采用多实体拆分思路，将主体承载部分与侧边定位挡边分别构建后进行组合装配，其中绿色标识的侧边挡边部分单独设置拉伸特征，预留出与机床工作台卡接的缺口结构，缺口的尺寸按照铣床工作台T型槽的标准规格设计，确保安装时可快速卡入定位，无需额外复杂调试。材质设置上，主体灰色部分赋予铸铁材质属性，模拟机床铸件的哑光金属质感，调整粗糙度参数匹配实际铸件的表面纹理，侧边绿色部分赋予喷涂防护漆的材质效果，区分不同功能区域的同时还原实物的外观表现。渲染阶段采用环境光加定向补光的布光方案，突出构件的棱边结构与槽位特征，清晰展示内凹导轨槽、侧边卡接缺口、顶部承载平面的结构细节，避免光影过暗遮挡关键配合结构。设计思路围绕铣床加工的实际工况展开，整体采用长条形槽型结构，顶部设置平整承载面用于装夹待加工工件或辅助工装，两侧的凸边结构嵌入导轨槽内实现横向限位，底部预留的缺口用于配合机床的锁紧机构，完成构件在导轨上的位置固定，可在铣削加工过程中为工件提供稳定的辅助支撑，拓展铣床工作台的装夹范围，减少长工件加工时的颤动问题。建模过程中对所有配合面进行了公差校验，确保滑动间隙控制在合理范围，既保证构件可沿导轨顺畅滑动调整位置，又避免间隙过大导致加工时出现位置偏移，所有棱边均设置了微小的倒角特征，去除锐边的同时符合机械加工的工艺要求，避免安装使用过程中出现划伤风险。
