滑动夹式相机安装固定支架结构

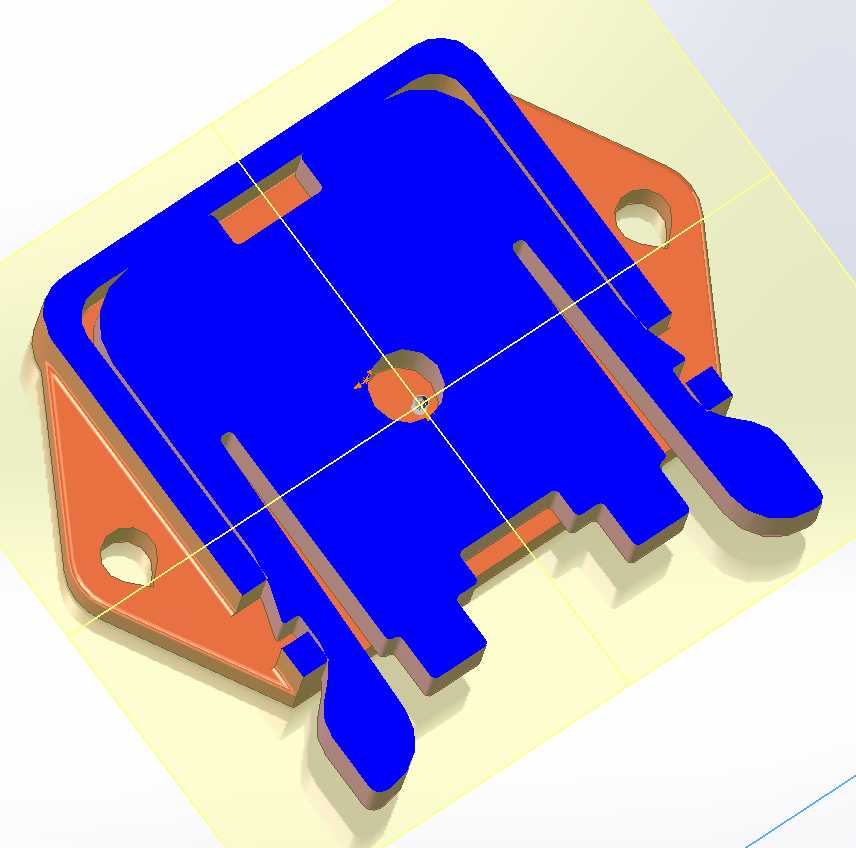

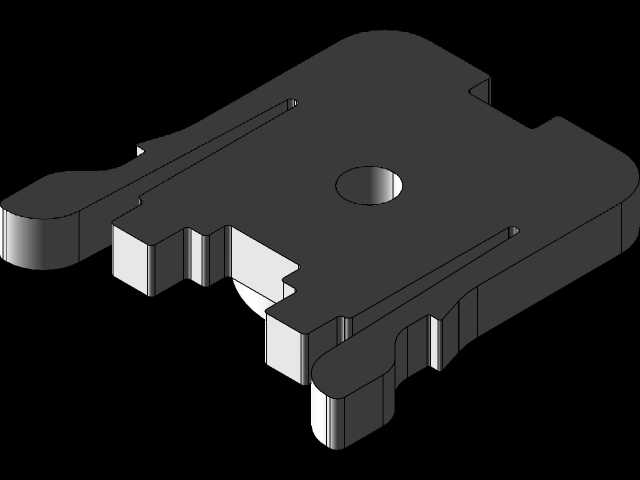

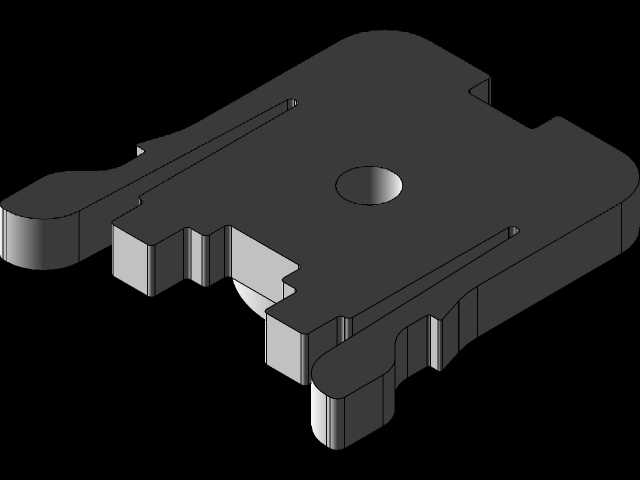

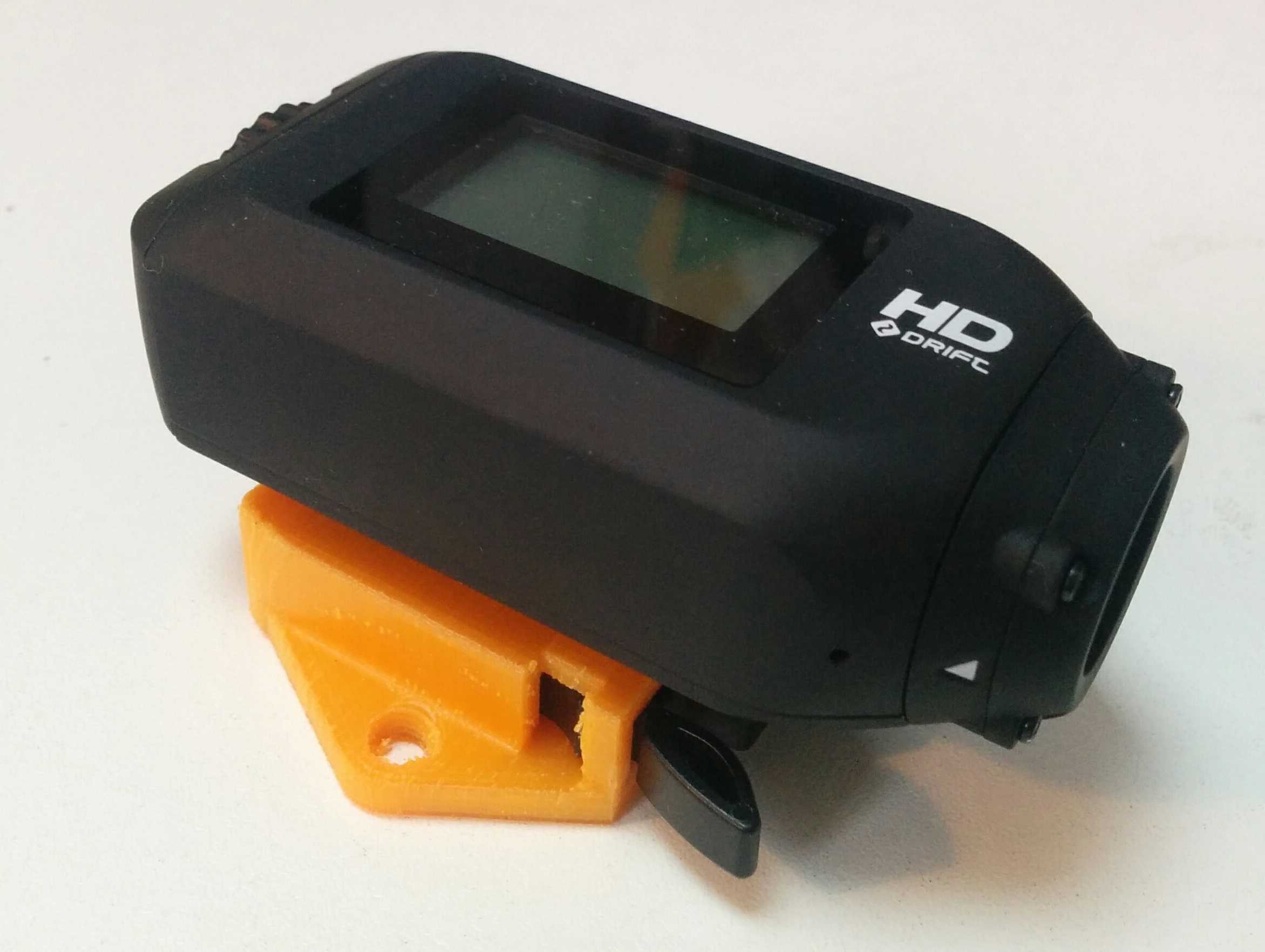

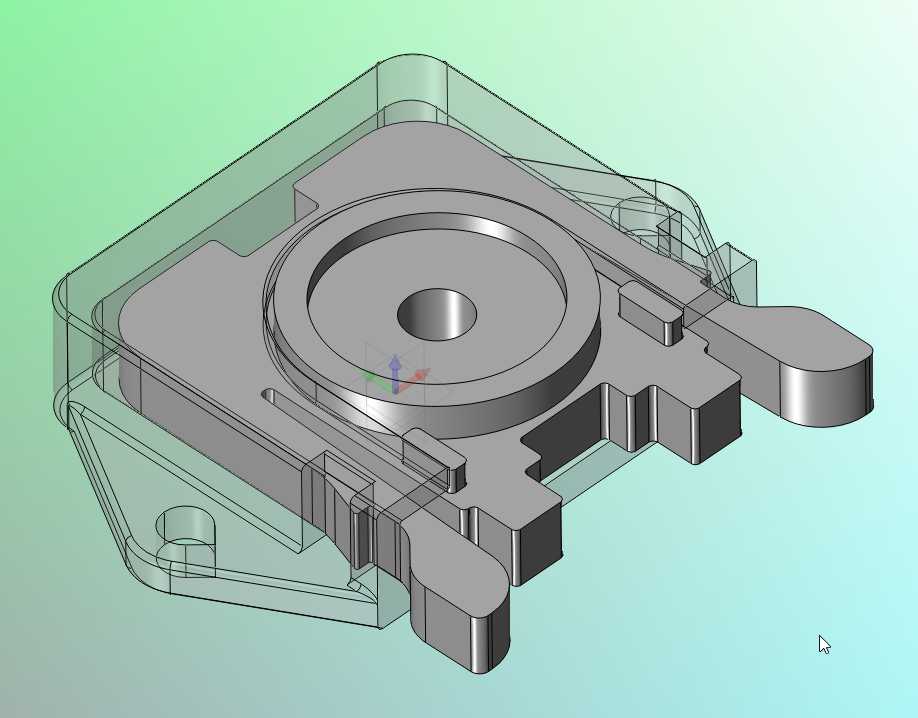

　　这款滑动夹式相机安装支架，主要面向小型影像设备的快装固定场景，适配运动类相机在移动载体上的安装需求，可在高速运动、存在持续振动的使用环境下为相机提供稳定的支撑基础，避免画面出现抖动偏移，保障影像采集的清晰度。从结构设计来看，支架主体采用一体化基座布局，中心设置圆形定位沉台，沉台中心预留同轴定位孔，可与相机底部的标准安装螺柱形成精准配合，限制相机沿平面方向的窜动；沉台外围设置环形贴合面，与相机底部平面完全贴合，增大接触面积以分散压紧力，避免局部应力集中导致的相机外壳形变。基座两侧延伸出对称的夹式臂结构，臂端做圆弧过渡处理，既可以通过滑动调整夹臂的开合间距适配不同宽度的安装基面，也能在夹持过程中避免尖锐棱边划伤安装面或设备外壳。

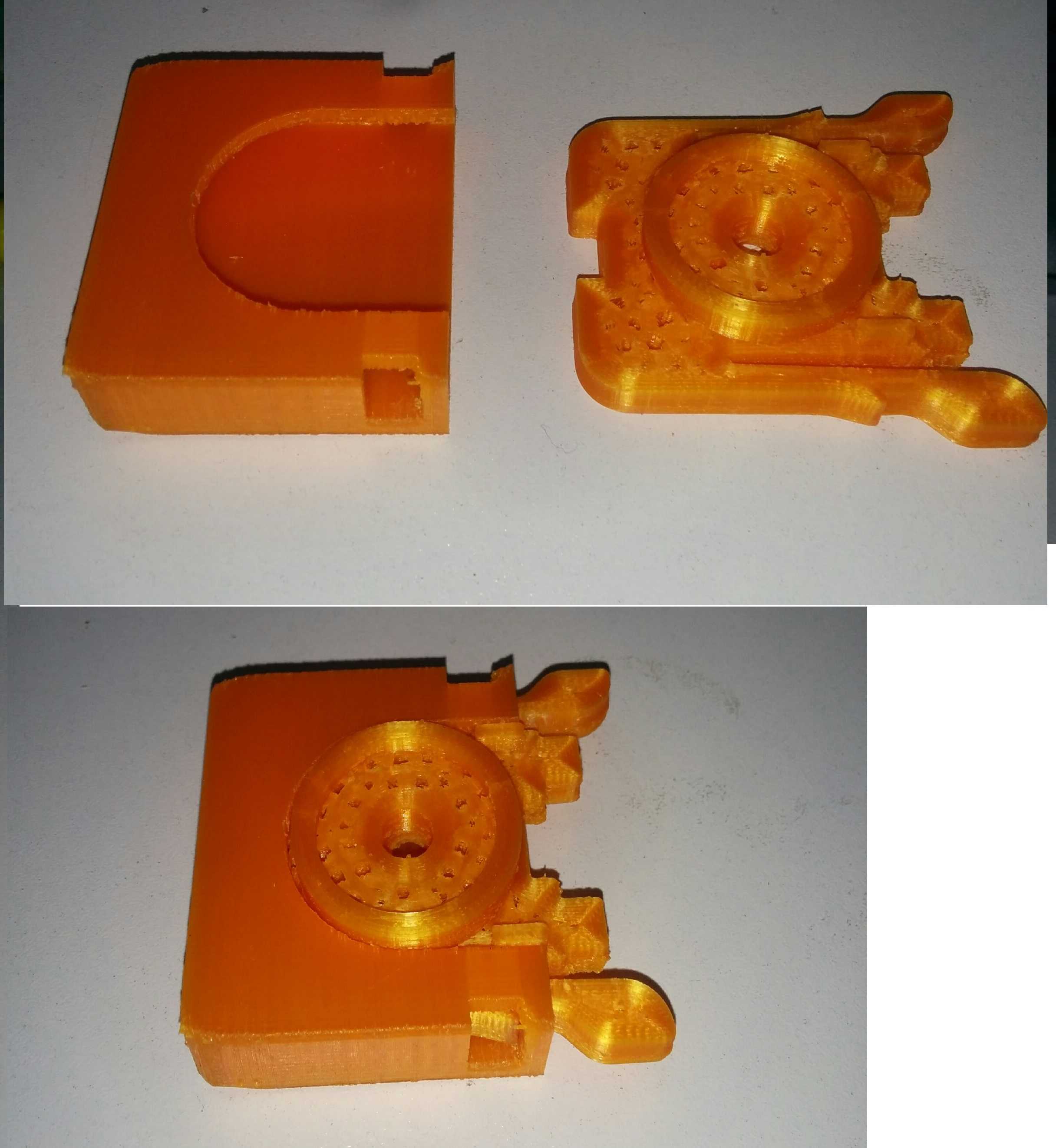

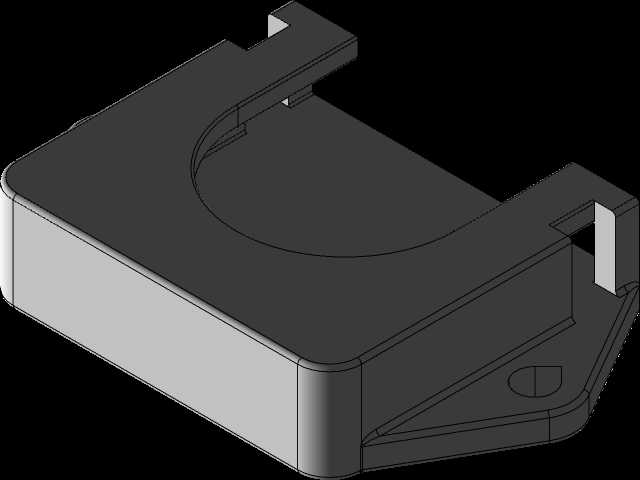

　　夹臂与基座衔接处设置阶梯式卡位结构，滑动调整到对应安装宽度后可通过卡位实现临时锁止，无需额外工具即可完成快速装拆，适配户外作业、快速调试的使用需求。基座一侧延伸出带定位凸台的安装耳，凸台高度与安装基面的凹槽深度匹配，可在夹持固定的基础上增加周向防转约束，避免设备在持续振动下出现支架整体转动的问题。从安装边界来看，支架整体轮廓做了等距壁厚设计，主体壁厚均匀，适配增材制造的工艺特性，成型过程中无需额外添加支撑结构即可完成整体打印，成型后各安装面的平面度可满足装配要求，无需二次精加工即可投入使用。中心定位沉台的深度经过匹配设计，既保证相机安装后底部与支架完全贴合，又不会因为沉台过深导致相机安装面被顶起出现倾斜。

　　夹臂的滑动行程覆盖常见的安装杆、安装板厚度范围，夹持力通过臂身的弹性形变提供，无需额外的锁紧件即可保持足够的夹持摩擦力，在常规振动工况下不会出现松脱。结构上的镂空区域一方面用于减轻支架整体重量，降低移动载体的额外负载，另一方面可作为走线通道，方便相机供电、传输线材的排布，避免线材外露被拉扯损坏。
