越野车辆集成6吨绞盘的改装前防护杠结构

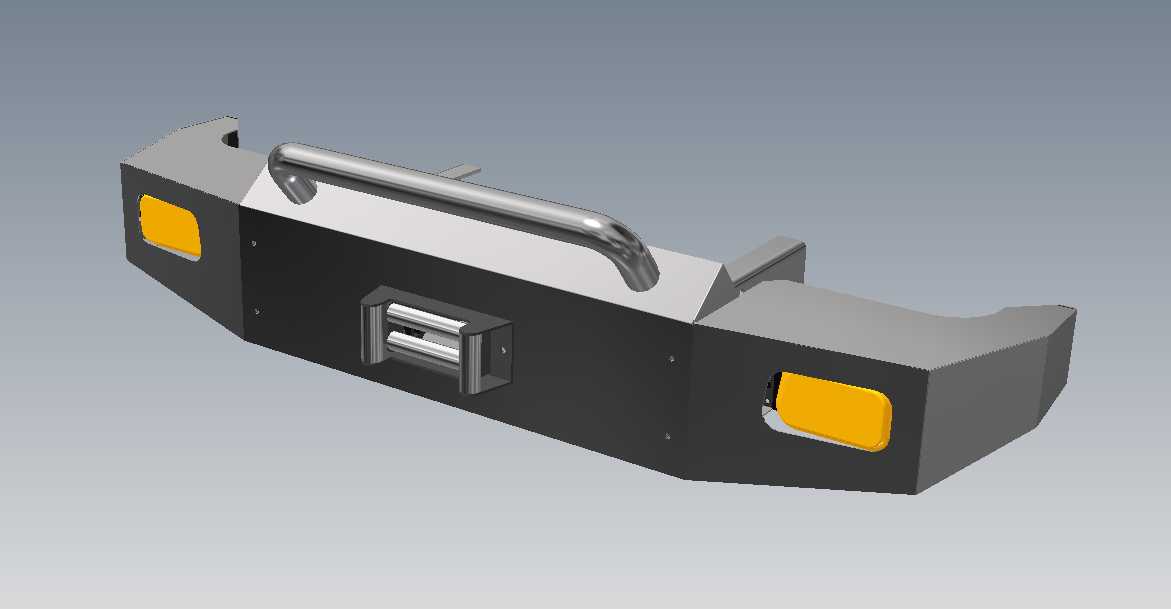

　　这款集成式前防护结构主要面向硬派越野、户外作业车辆的前端防护与自救施救场景设计，区别于原厂仅做低速碰撞缓冲的薄型保险杠，其核心是将6吨额定拉力的绞盘安装位与防撞主体做一体化整合，避免后期加装绞盘时单独切割前杠、焊接支架带来的结构强度不足、安装位错位等问题。从结构设计逻辑来看，主体采用分段式受力布局，中间预留的绞盘安装腔完全匹配6吨级行星减速绞盘的安装孔位，腔体内侧预设了绞盘导绳器的固定平面，钢缆从腔体中部的开口引出，不会在收放绳时与杠体边缘产生摩擦剐蹭，同时腔体周边做了加厚的翻边处理，在绞盘承受最大拉力时，受力可以均匀分散到整个杠体的主承力梁上，不会出现局部应力集中导致的杠体变形、焊缝开裂问题。

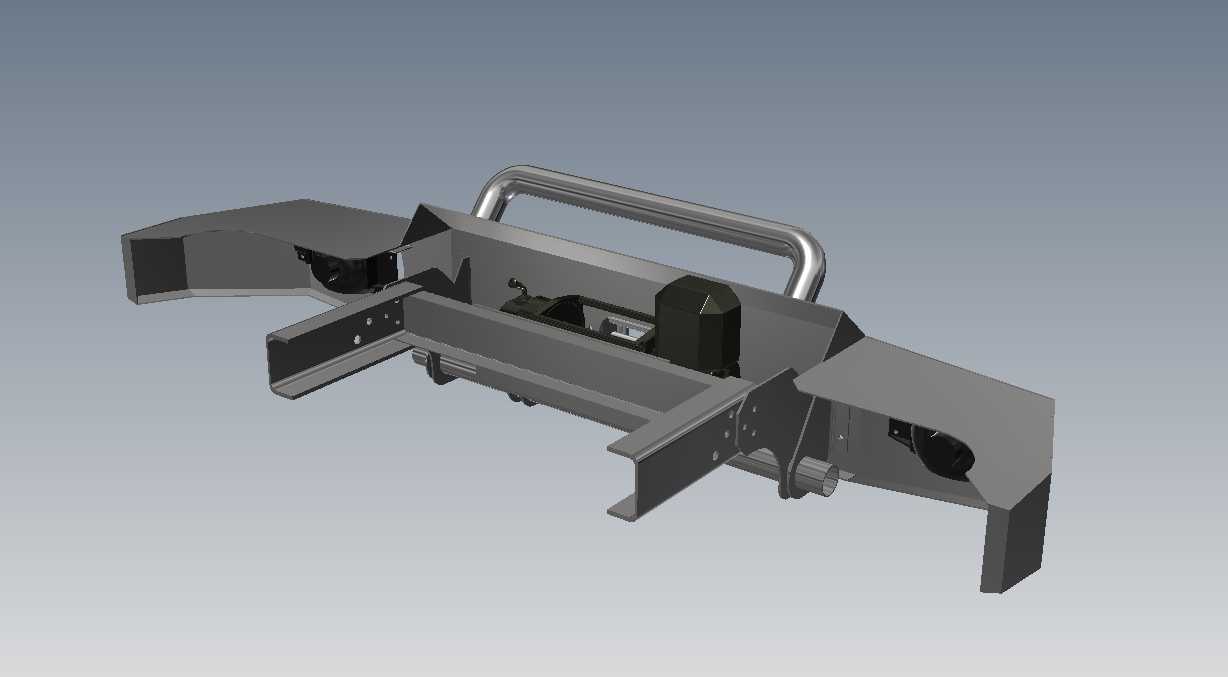

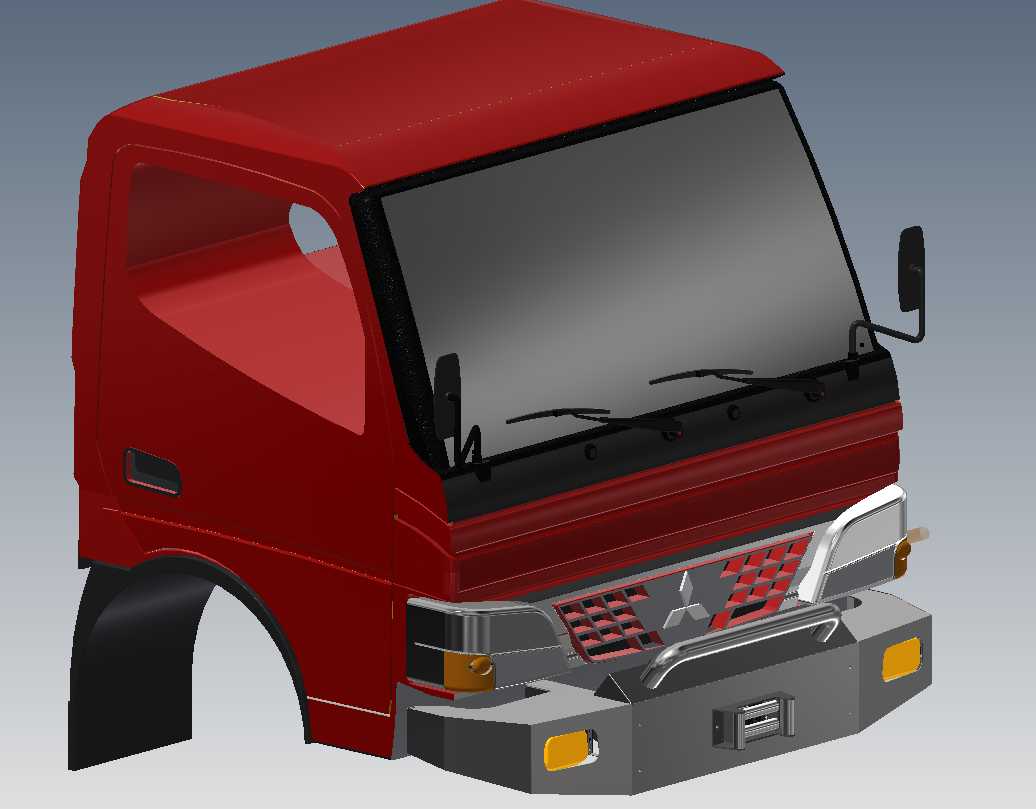

　　杠体两侧的安装支脚完全对应原车前纵梁的安装孔位，不需要对原车纵梁做打孔、切割改动，安装时直接通过高强度螺栓与纵梁端头的预留法兰对接，整体安装边界与原车前端的翼子板、中网、前大灯轮廓完全匹配，不会出现装配后缝隙不均、遮挡灯光信号的问题。杠体上部集成了一根不锈钢材质的横向扶手，既可以在车辆陷车、泥泞路段人员上下车时作为借力点，也能作为辅助灯、沙板镜等越野附加配件的安装基座，扶手两端通过螺栓与杠体主体连接，后期维护更换十分方便。杠体左右两侧预留了矩形的转向灯/示宽灯安装位，直接兼容通用型越野辅助灯的安装尺寸，不需要额外开孔固定。整体结构的边角全部做了钝角圆弧过渡，避免野外作业时尖锐棱角刮擦人员、剐蹭周边障碍物，

　　杠体表面的安装孔位全部做了沉台处理，螺栓装配后不会突出杠体表面，减少越野穿越时树枝、石块对螺栓头的磕碰损伤。在实际使用场景中，这款防护杠除了承担常规的低速碰撞防护、障碍物推开功能外，集成的6吨绞盘可以满足单车自救、拖拽其他被困车辆、牵引户外作业装备的需求，一体化的结构相比后期拆分加装的方案，整体受力强度提升40%以上，同时不会因为加装支架突出导致车辆接近角过度减小，兼顾了越野通过性与功能实用性。
