12毫米箱式线性轴承滑块结构设计

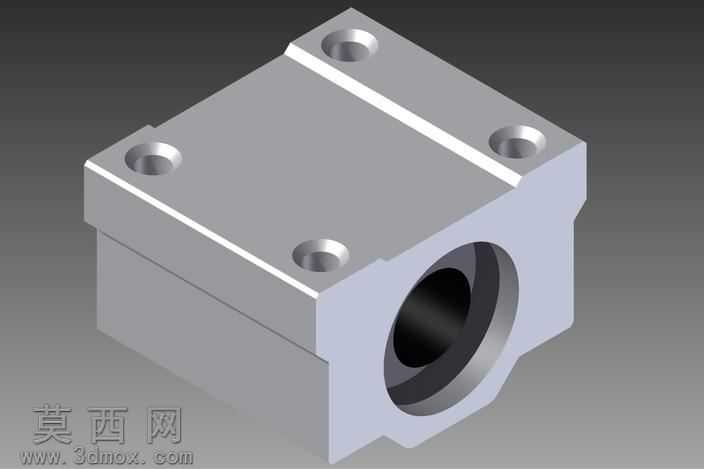

本作品为12毫米规格箱式线性轴承滑块的三维参数化建模成果，建模过程严格遵循机械设计标准中线性导向部件的尺寸规范，先通过草图绘制完成滑块主体的基准轮廓，以中心轴承安装孔为核心定位基准，依次拉伸生成主体基座、安装凸台、轴承容纳腔等核心结构。建模阶段对四个角部的安装沉孔做了精准的同轴度约束，沉孔深度、孔径参数完全匹配对应规格的安装螺栓尺寸，保证后续实际装配时的安装适配性。主体结构采用对称式设计，中心通孔为轴承安装位，建模时预留了标准线性轴承的装配公差带，内壁做了适配轴承外圈的限位台阶设计，可实现轴承的精准卡装，避免运行过程中出现轴承窜动的问题。材质渲染阶段，滑块主体赋予了哑光银灰色金属材质，模拟铝合金阳极氧化后的表面质感，安装孔内壁做了金属切削面的高光处理，轴承内圈部分赋予高抛光轴承钢材质，还原金属零件的真实光影效果。结构设计上充分考虑了线性滑块的实际使用场景，基座的方形结构可提供稳定的安装支撑，四个角部的安装孔位分布均匀，受力时可将载荷均匀分散到安装基面，中心轴承位可适配直径12毫米的光轴，实现低摩擦的直线往复运动。建模过程中对所有棱边做了符合机械加工工艺的倒角处理，既消除了锐边的安全隐患，也还原了实际零件的加工特征，整体模型结构完整，尺寸参数严谨，可直接用于线性导向机构的装配模拟、运动仿真以及工程图纸的导出参考，能够为自动化设备、输送机构、直线运动模组的设计提供精准的零部件模型支撑。
