多工位阵列式真空夹持工装设计

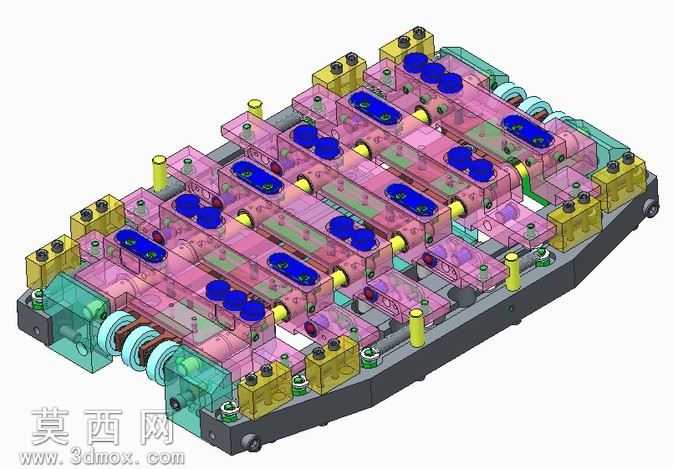

本模型为多工位阵列式真空夹持工装，采用三维参数化建模完成整体结构设计，建模过程中对各功能模块进行独立装配约束，保证各部件运动与配合关系符合实际工装的使用逻辑。整体底座采用高强度铸铁材质的设计设定，表面做发黑防锈处理的渲染表现，底座上规则阵列排布多组真空吸附单元，每组单元配套独立的密封胶垫结构，胶垫采用半透明粉色硅胶材质渲染，直观展示其柔性密封的特性，可适配不同规格的薄壁工件、易形变工件的装夹需求，避免传统机械夹持造成的工件表面压伤、形变问题。工装侧边集成气路分配模块，采用青绿色工程塑料材质渲染，内置气路通道可将外接真空源均匀分配至各个吸附工位，模块上设置快插气嘴接口，方便现场气路快速接驳。各吸附单元周边配置黄色定位销柱，用于工件放置时的初定位，提升上下料的对位效率，工位端部设置蓝色真空检测块，可实时反馈各工位的真空吸附压力状态，避免因漏气导致的工件夹持失效。工装两端配置传动连接结构，可适配自动化生产线的输送机构，实现工装在不同加工工位间的自动流转。建模过程中对所有密封面、配合面做了公差适配设计，保证虚拟装配下无干涉问题，渲染阶段对不同材质的反光度、粗糙度做了差异化调整，金属部件呈现哑光金属质感，密封件呈现半透明柔性质感，气路部件呈现硬质塑料质感，整体结构排布紧凑，工位密度高，可大幅提升批量工件的装夹加工效率，适用于3C电子零部件、小型钣金件、塑胶件的铣削、打磨、检测等工序的工件固定场景，设计时充分考虑了工装的维护便捷性，各吸附单元采用模块化设计，可单独拆卸更换密封件，降低后期使用维护成本。
