法式241P型蒸汽机车带煤水车结构

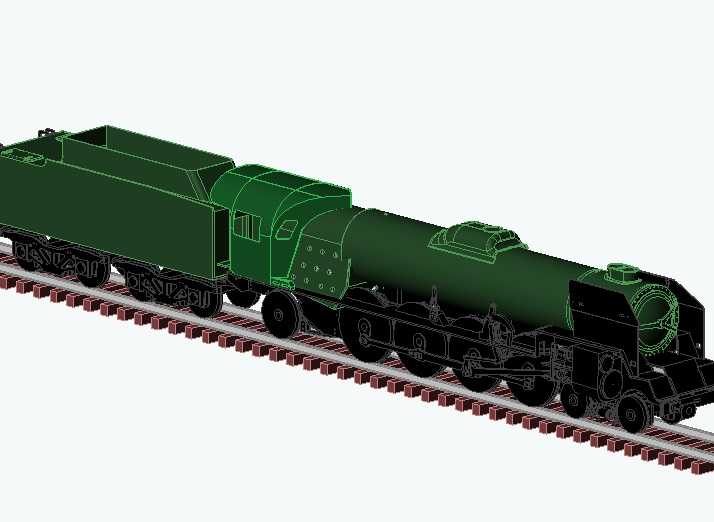

　　该模型还原的241P轮式蒸汽机车，是干线重载客运牵引场景的经典机型，在铁路装备发展历程中承担过长大干线快速旅客列车的牵引任务，适配当时的干线铁路轨距标准，可在常规碎石道床轨道线路上稳定运行。模型完整复现了机车本体与配套煤水车的连接结构，走行部采用2对导轮、4对动轮、1对从轮的轴式布局，动轮通过连杆机构传递锅炉产生的蒸汽推力，导轮负责引导机车顺利通过曲线区段，从轮承担锅炉后部的重量分配，煤水车与机车后端通过车钩缓冲装置连接，上部设置储煤舱与储水舱，为机车持续运行提供燃料与给水储备，下部同样设置走行轮对分担载荷，保证长距离编组运行的稳定性。设计层面严格遵循实车的结构比例，锅炉部分为机车的核心功能段，外部包覆的烟箱、汽包、

　　砂箱等附属部件均按实车布局还原，驾驶室设置在锅炉后端，预留了司乘人员的操作空间，前端的烟箱门、排障器、缓冲饼等部件的外形与安装位置均符合实车的装配边界，车钩中心线高度匹配标准铁路车辆的连挂要求，走行部的轮对内侧距、轨面距等关键尺寸符合铁路机车的限界要求，不会出现超出线路建筑限界的问题。从结构设计的细节来看，动轮的弹簧悬挂装置、连杆与曲轴的连接位、锅炉外部的管路走向都做了对应还原，煤水车的舱体分隔结构清晰，可直观区分储煤区与储水区的空间划分，机车与煤水车之间的连接风路、水路接口位置也做了示意，能够帮助从业者理解老式蒸汽机车的动力传递逻辑与整备补给逻辑。这类模型可用于铁路装备发展史的结构教学，也能作为轨道交通主题文创设计的结构参考，

　　建模过程中对轮对配合间隙、车钩连挂间隙、车体与走行部的连接刚度匹配都做了合理的工程化还原，避免了外观模型常见的结构错位问题，所有外露部件的安装位置都符合实车的装配逻辑，没有出现违背机械原理的结构设计，能够直观展示蒸汽机车从锅炉产汽到动轮输出牵引力的完整结构链路。
