纱线卷绕输送加工专用设备结构

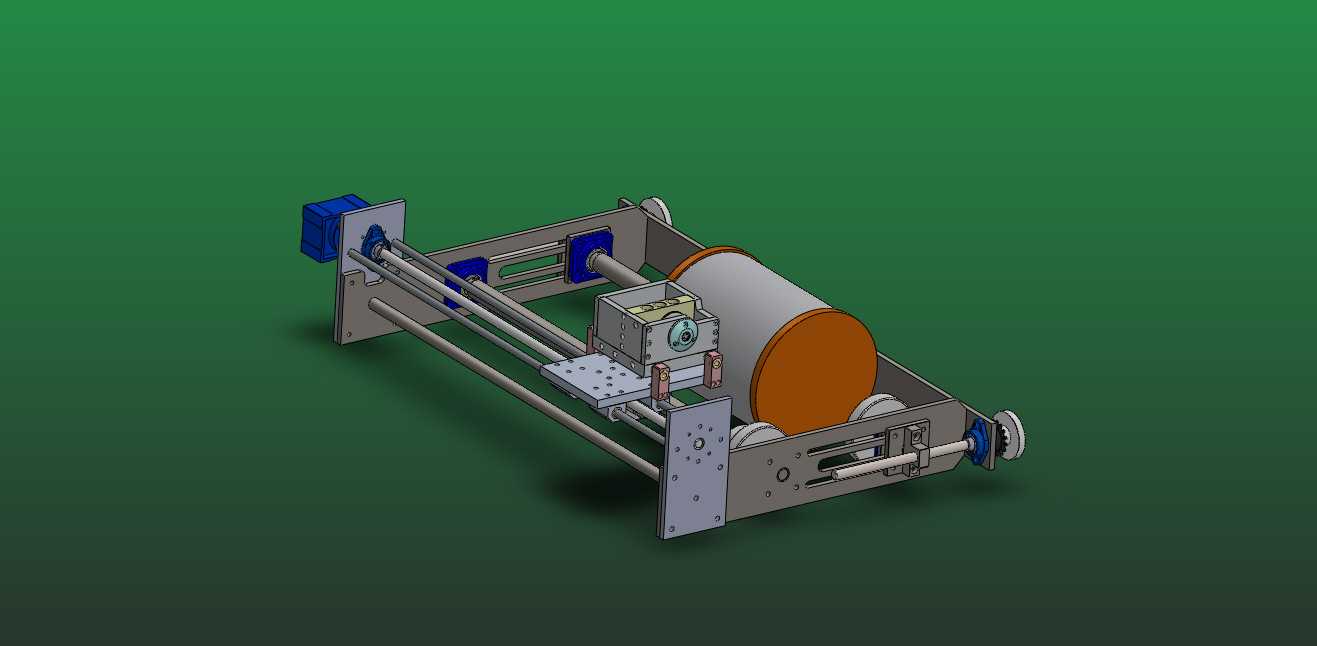

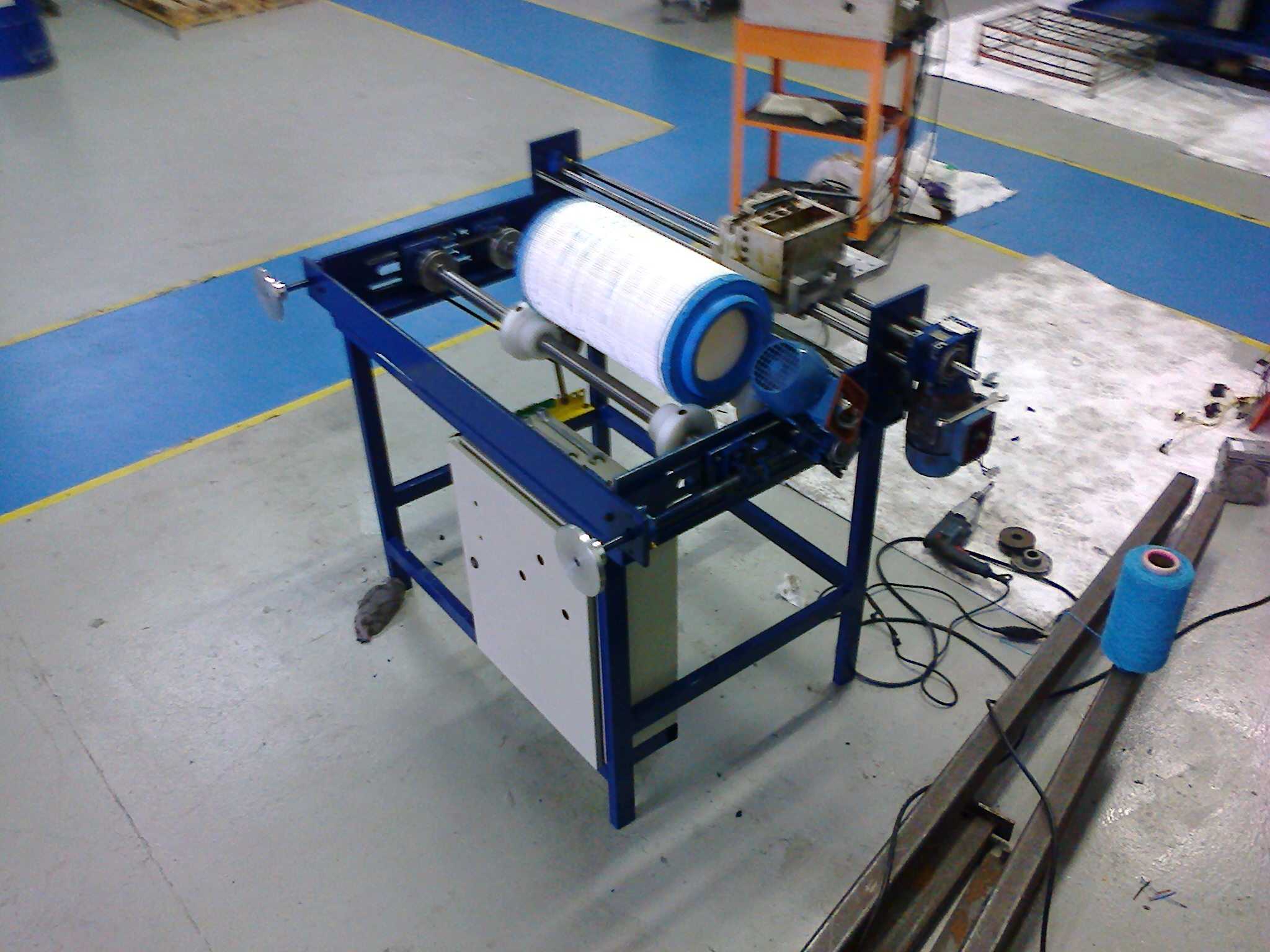

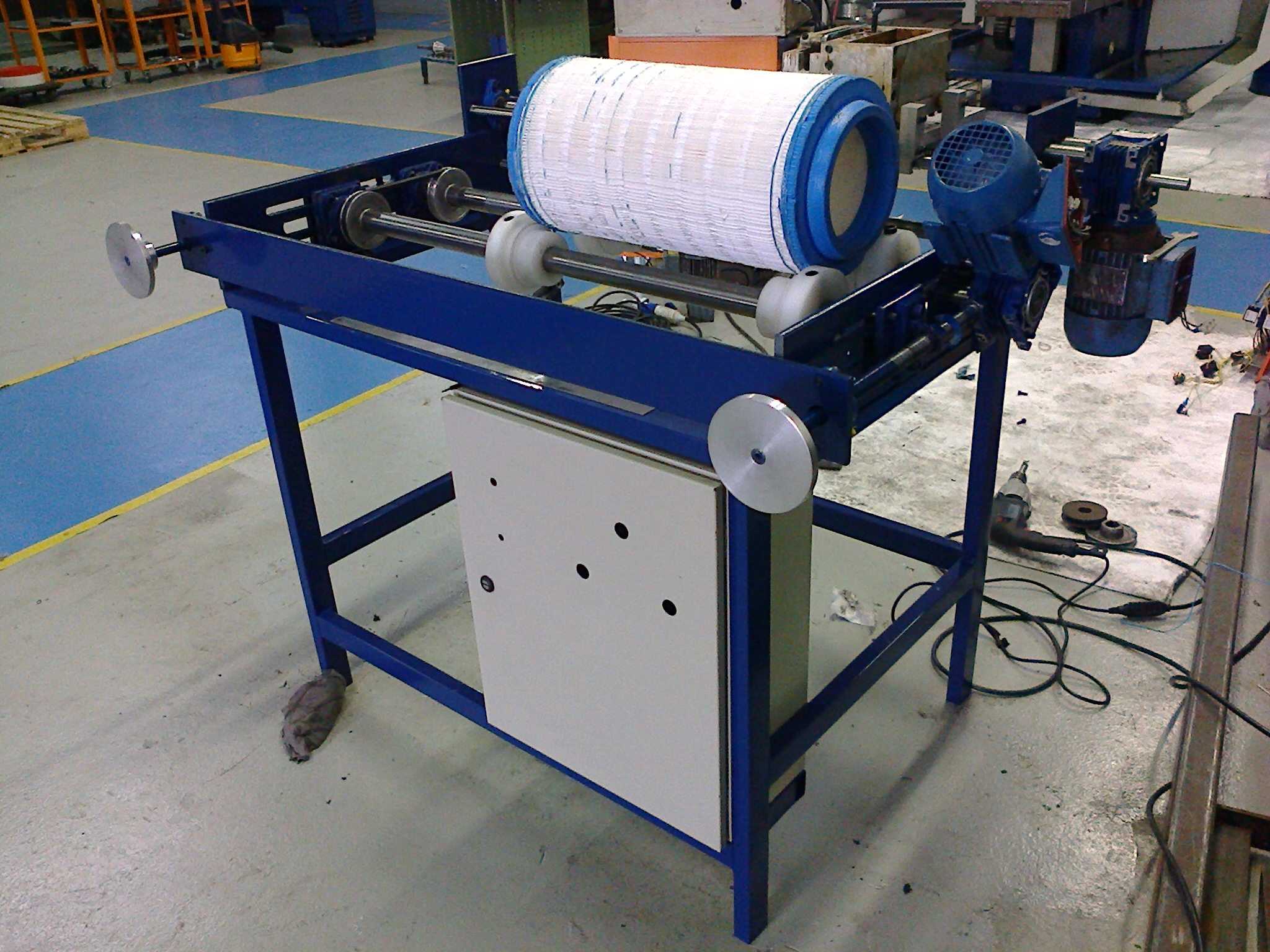

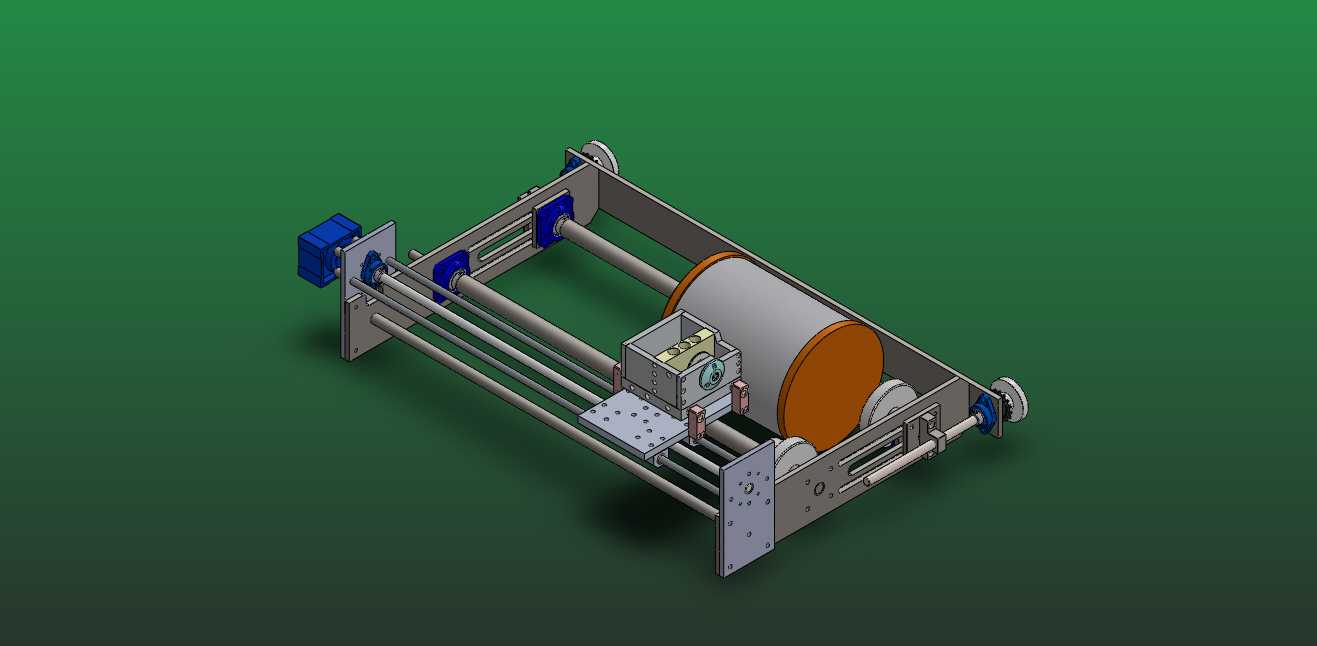

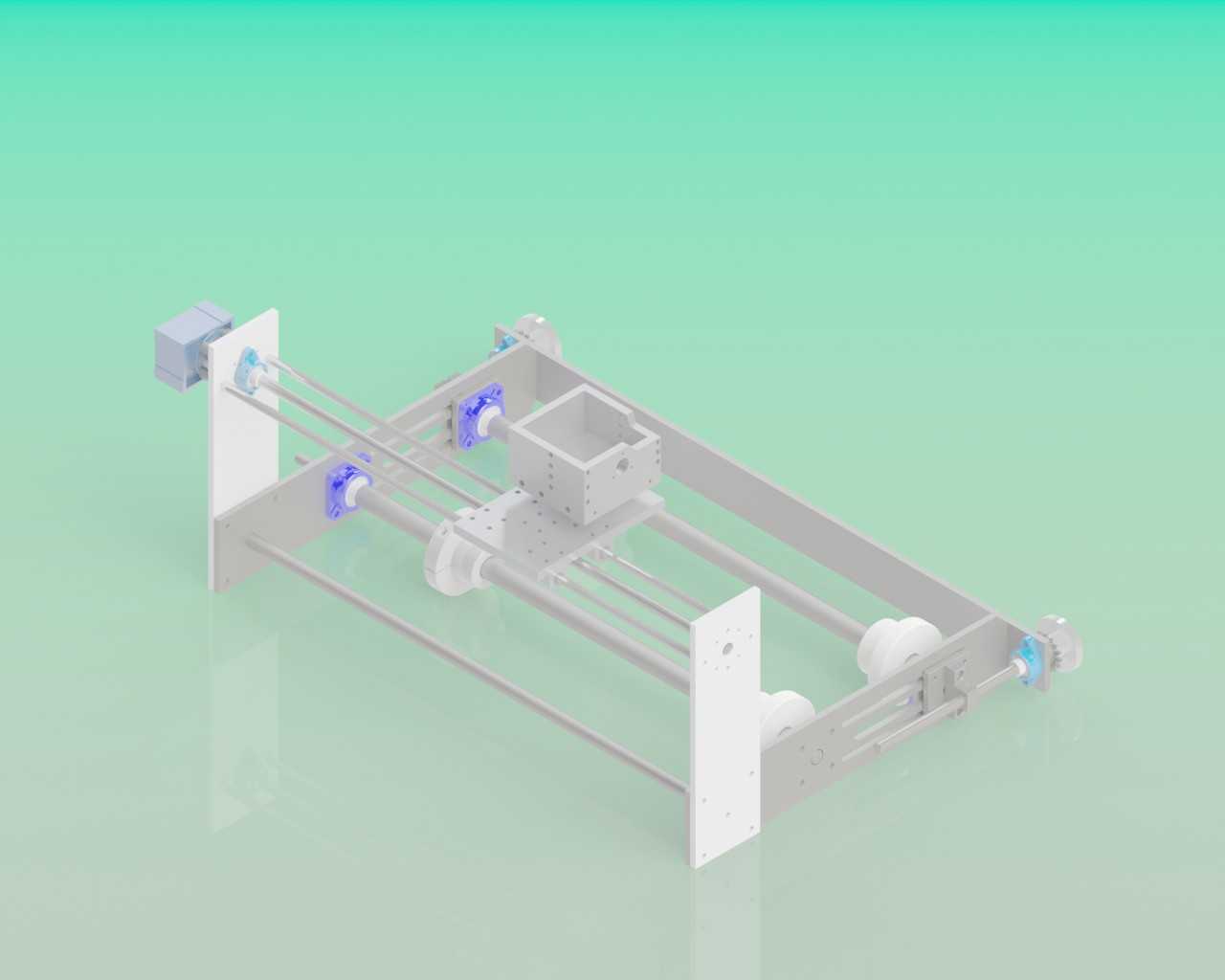

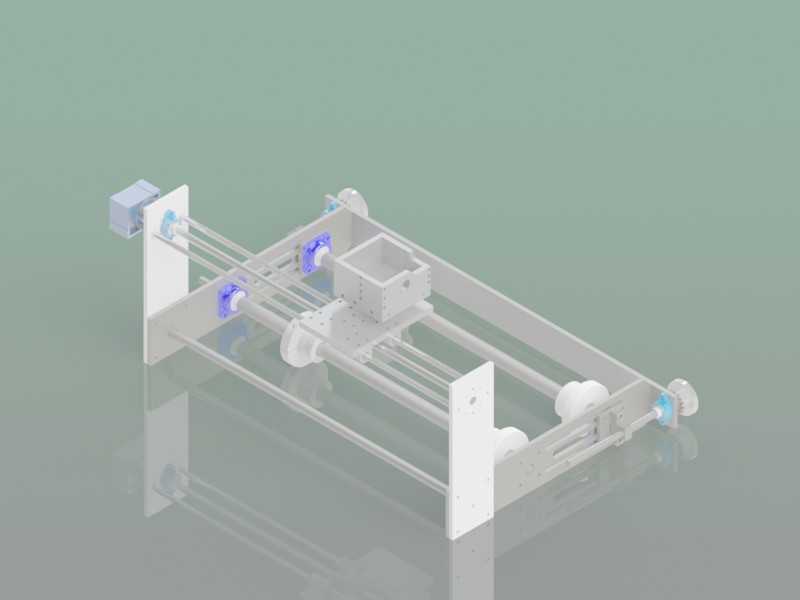

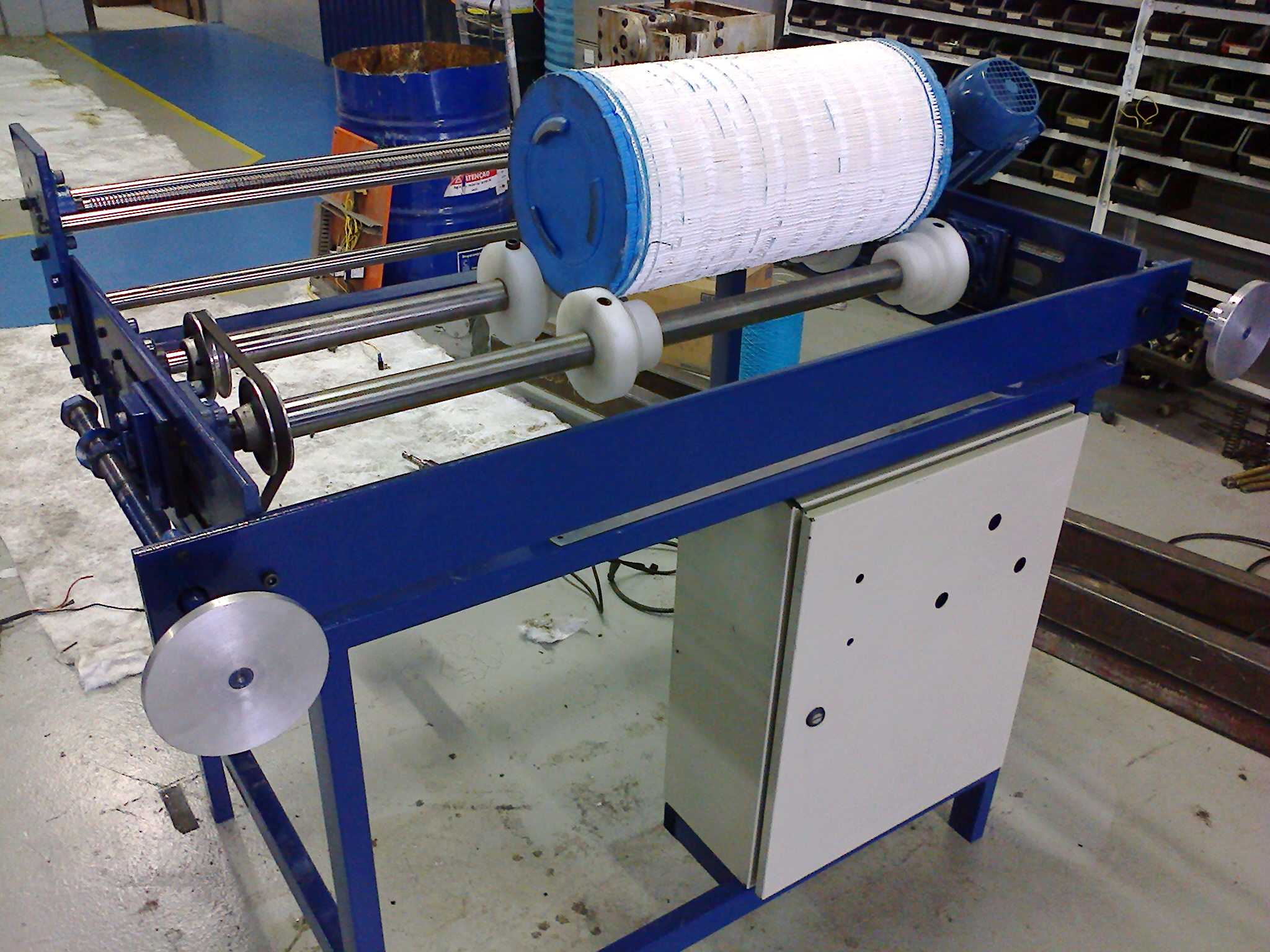

　　该设备主要面向纺织生产环节的筒装纱线后处理工序，适配纺织车间内纱线卷装后的表面修整、导送衔接作业场景，可直接对接前端络筒工序的出料端，完成大卷装纱线的平稳承托、匀速回转与轴向进给动作，替代传统人工持卷修整的低效作业模式，适配棉纺、化纤纺等多数常规纱线品类的加工需求。设备整体采用方管焊接成型的蓝色框架式机架作为承载基础，机架底部设置可调式支撑脚，可适配车间地面的不平整工况，安装时仅需预留1.8米长、1.2米宽的地面操作空间，机架整体高度控制在1.1米，匹配操作人员站立作业的舒适操作高度，无需额外搭建操作平台。机架上部平行布置两根镀铬光轴作为横向进给导轨，导轨上搭载可沿轴向滑动的作业机头，

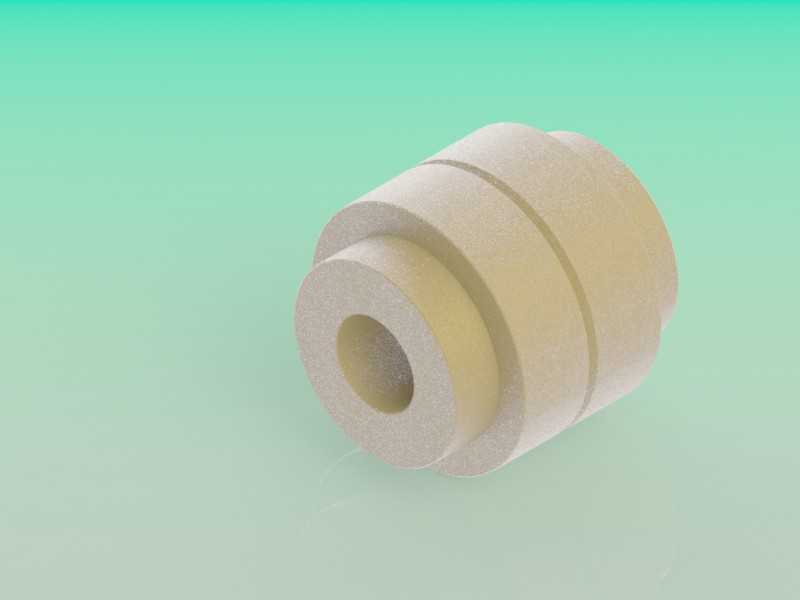

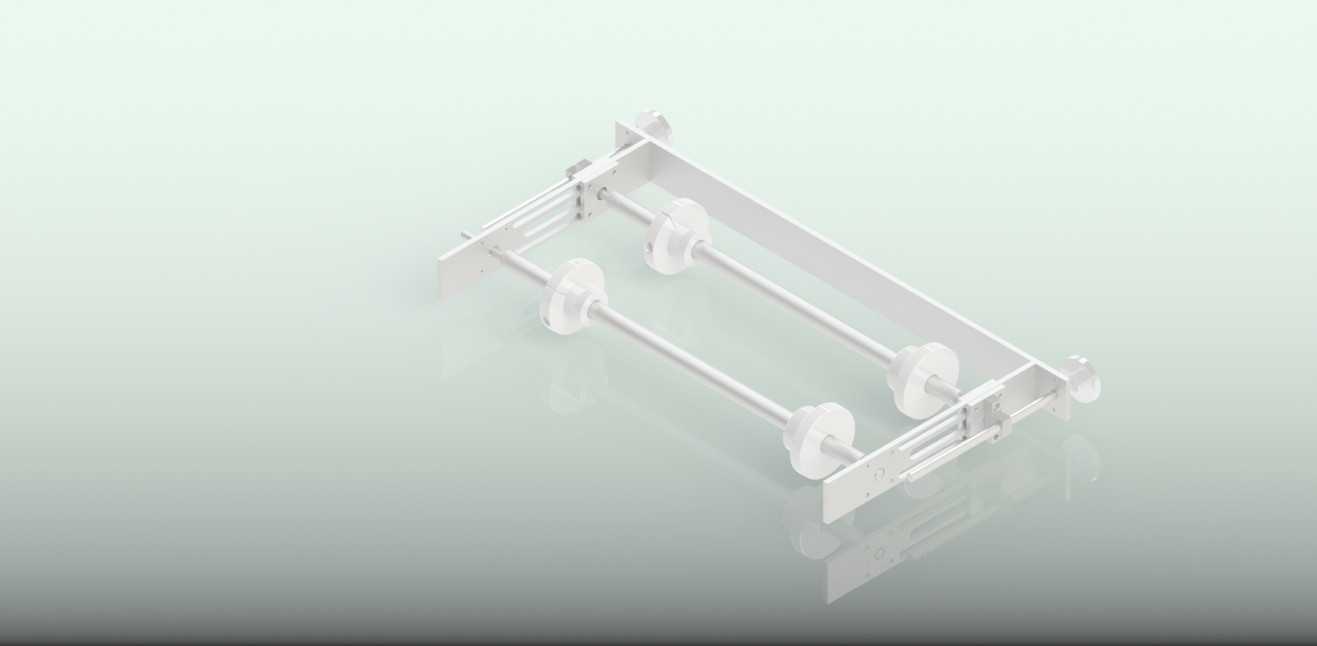

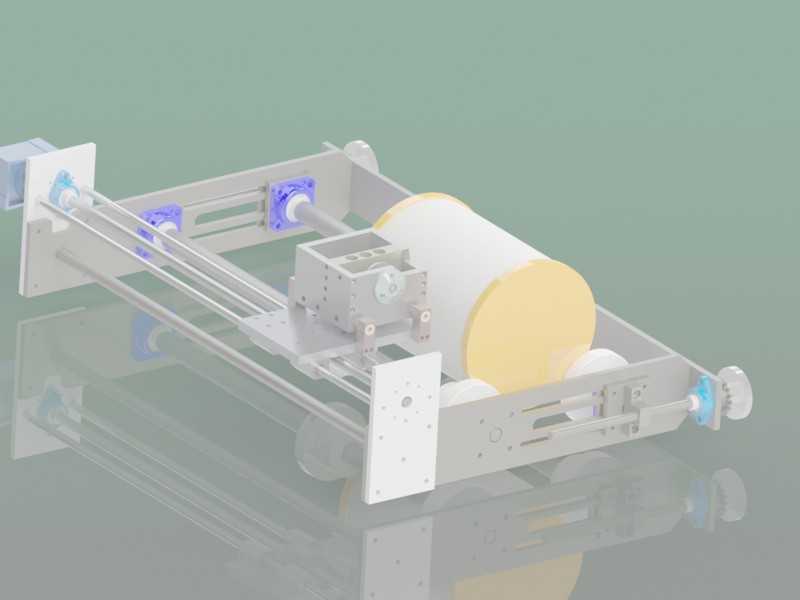

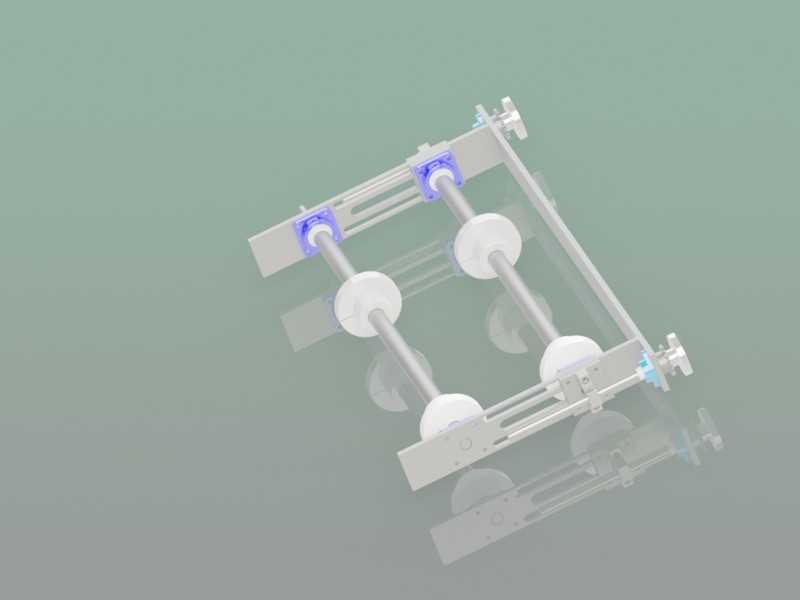

　　机头内置驱动组件可带动修整部件沿纱卷轴向匀速移动，配合下方的承托辊组带动纱卷的周向回转，可实现纱卷外圆周面的全覆盖作业。承托辊组采用两根平行外包橡胶层的从动辊设计，可适配直径200mm至400mm范围内的标准筒装纱卷，橡胶层可增大与纱卷端面纸管的接触摩擦力，避免回转过程中出现打滑、纱卷窜动的问题，同时不会对纱线表层造成挤压损伤。设备侧端设置手轮调节机构，可根据不同长度规格的纱卷调整机头的初始行程位置，行程范围覆盖150mm至600mm长度的常规纱卷规格，适配不同批次的生产需求。机架下部设置封闭式电气安装舱，用于布置驱动电机、控制回路等电气组件，舱门采用快拆式螺钉固定，便于后期维护检修时快速开合，电气舱侧面预留走线孔位，

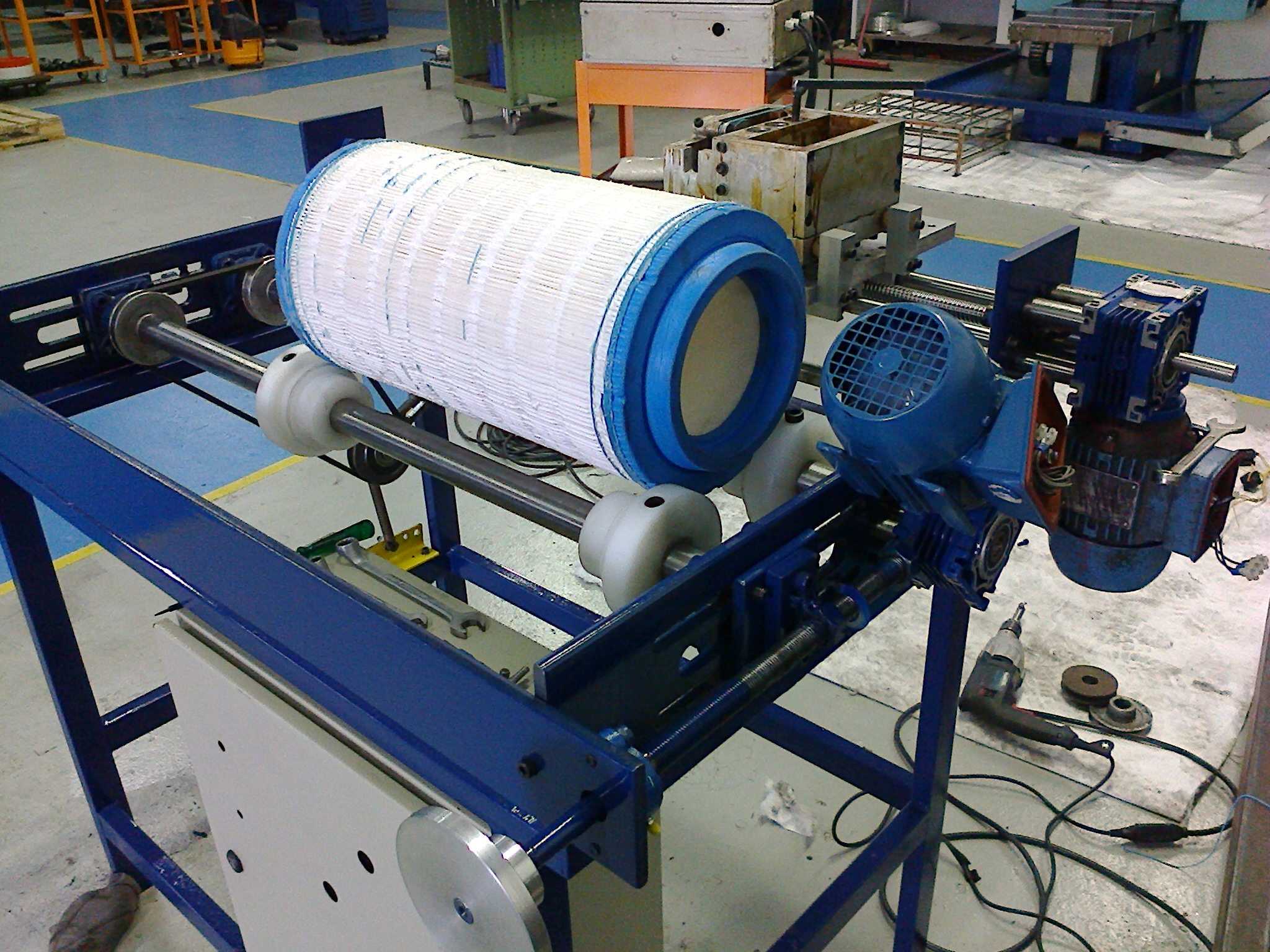

　　可直接对接车间内的标准供电线路，无需额外布设复杂的外部管线。设备的动力传递采用同步带加直线光轴配合的结构，相比丝杠传动的结构更适应纺织车间内多飞絮的工况，不易因飞絮堆积造成传动卡滞，日常维护仅需定期清理导轨表面的飞絮、加注少量润滑脂即可保持稳定运行。设备的操作侧预留脚踏开关的安装位，操作人员可通过脚踏控制设备的启停与回转速度，双手可同时完成纱卷的上下料与作业对位，大幅提升单工位的作业效率。整套结构的受力点均做了加强焊接处理，机架上部的机头承载位置额外加焊三角加强筋，避免长期运行过程中因机头往复移动造成机架变形，保证进给动作的直线度与作业精度。
