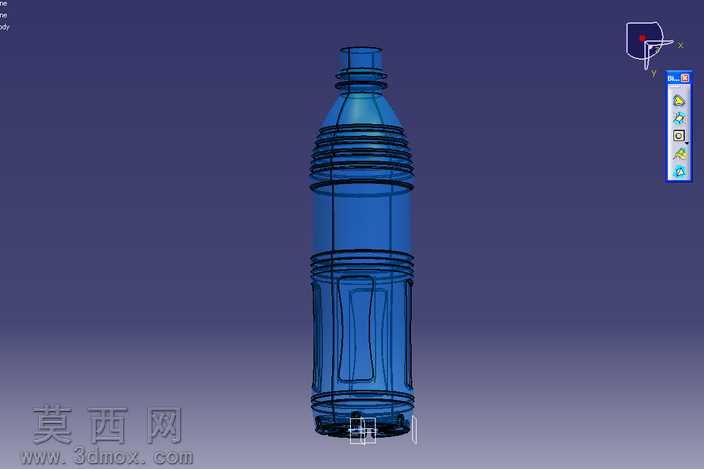

日常饮用矿泉水塑料瓶三维结构设计

本作品为日常饮用矿泉水塑料瓶的三维结构建模，整体采用回转体基础造型结合功能性结构设计完成，建模过程中严格遵循瓶装饮用水包装的通用尺寸规范，兼顾结构强度、成型工艺与使用体验的多重需求。建模阶段先以中心轴线为基准绘制瓶身各截面轮廓曲线，通过旋转命令生成瓶体基础曲面，再针对不同功能区域做精细化结构处理：瓶口区域采用标准连续外螺纹设计，螺纹牙型与螺距匹配市面通用瓶盖的密封咬合需求，螺纹下方设置一圈凸起的限位挡环，用于约束瓶盖旋入深度，保障密封结构的配合精度，瓶口顶端做圆角钝化处理，避免饮用时划伤唇部。瓶颈区域做平滑收窄过渡，既符合手持倾倒时的流体导向逻辑，也能减少瓶体上部的材料冗余。瓶身主体区域做了多组环形加强筋设计，沿瓶身周向均匀分布的内凹环筋，能够在不增加瓶壁厚度的前提下大幅提升瓶体的抗挤压、抗形变能力，避免灌装、运输、堆叠过程中瓶身出现凹陷变形；瓶身正面与背面设置内凹的标签贴附区域，区域边缘做微小的斜度过渡，既方便自动化贴标工序的标签定位，也能减少标签在运输过程中的起边、磨损问题。瓶身下部靠近底座的位置，设置多组竖向的内凹加强槽，进一步提升瓶底的承重能力，瓶底采用经典的五瓣内凹式底结构，这种结构能够分散瓶内液体的静压力，同时提升瓶体放置时的稳定性，也适配PET吹塑成型的工艺要求，避免成型过程中底部出现壁厚不均、应力集中的问题。材质渲染阶段模拟食品级PET透明塑料的物理特性，调整材质的透明度、折射率与轻微的蓝色基底色调，还原真实矿泉水瓶的通透质感，同时在瓶身曲面添加轻微的磨砂粗糙度，模拟实际塑料制品的表面微纹理，避免渲染效果过于失真。整体建模过程中所有结构均做了壁厚统一处理，保障后续吹塑成型仿真的可行性，各过渡区域均采用圆角平滑衔接，避免出现尖锐棱角导致的应力集中问题，整体结构完全符合实际量产塑料瓶的设计逻辑，可用于包装结构教学、吹塑工艺仿真、瓶装产品展示等多个场景。
