电脑CPU水冷散热冷却器结构设计

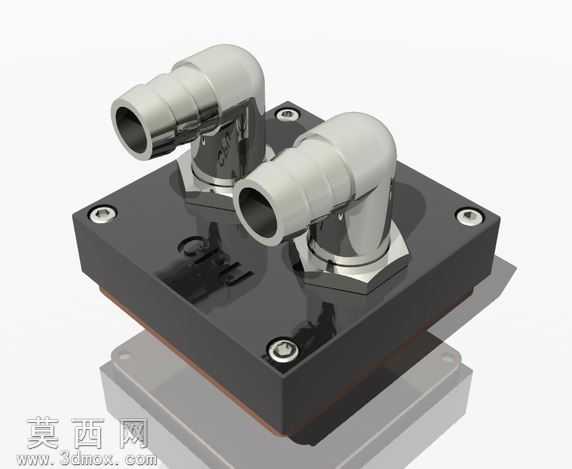

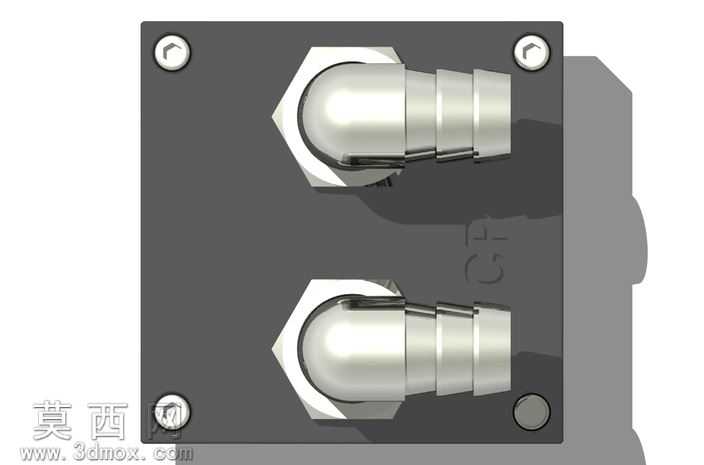

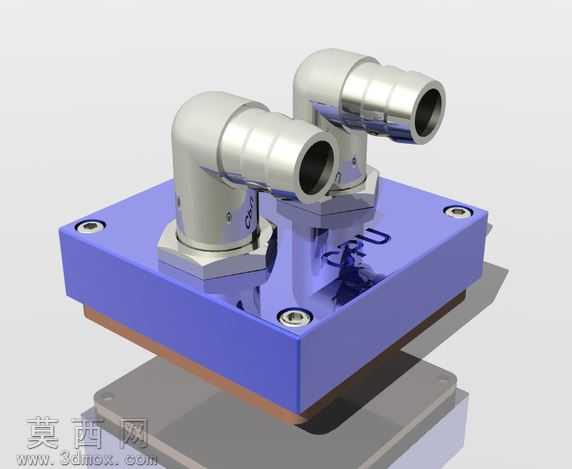

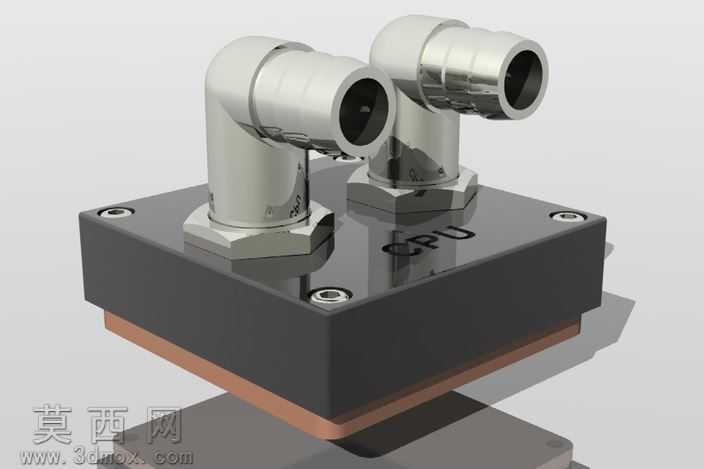

本作品为电脑CPU水冷散热冷却器的三维结构设计，建模过程中严格遵循实际水冷头的生产装配逻辑，先完成底部基座的主体结构搭建，基座采用方形板式结构，预留四个对称分布的螺丝安装孔位，用于将整个冷却器压紧固定在CPU表面，基座底部设计有平整的接触平面，保证与CPU顶盖的充分贴合，减少热阻。基座上方为密封的流道腔体结构，建模时对腔体内部的流道走向做了规整化处理，保证冷却液能够在腔体内部充分流动，带走基座传递的热量。腔体顶部安装两个90度弯角的水嘴接头，接头采用快插式宝塔结构，表面设计有多道环形凸起，能够与硅胶水冷管紧密配合，防止冷却液渗漏，接头与腔体的连接部位设计有六角锁紧结构，装配时可以通过工具拧紧，保证连接的密封性。整体模型的材质渲染贴合实际产品效果，基座部分采用黑色哑光工程塑料材质，表面做细微的磨砂质感处理，金属接头部分采用抛光镀铬的金属材质，表现出光亮的金属反光效果，底部接触区域做了紫铜材质的渲染处理，还原实际水冷头采用铜质底座提升导热效率的设计。设计过程中充分考虑了产品的实用性，整体结构紧凑，安装孔位的间距符合主流PC主板的CPU安装孔位标准，两个水嘴的朝向平行排布，方便机箱内部的水冷管路排布，不会与周边的内存、显卡等部件产生安装干涉。模型的各部件之间保留了合理的装配间隙，还原实际产品的装配公差，既保证各部件能够顺利组装，也不会因为间隙过大出现漏液问题。
