7.5英寸L型壁挂承重悬臂支架结构

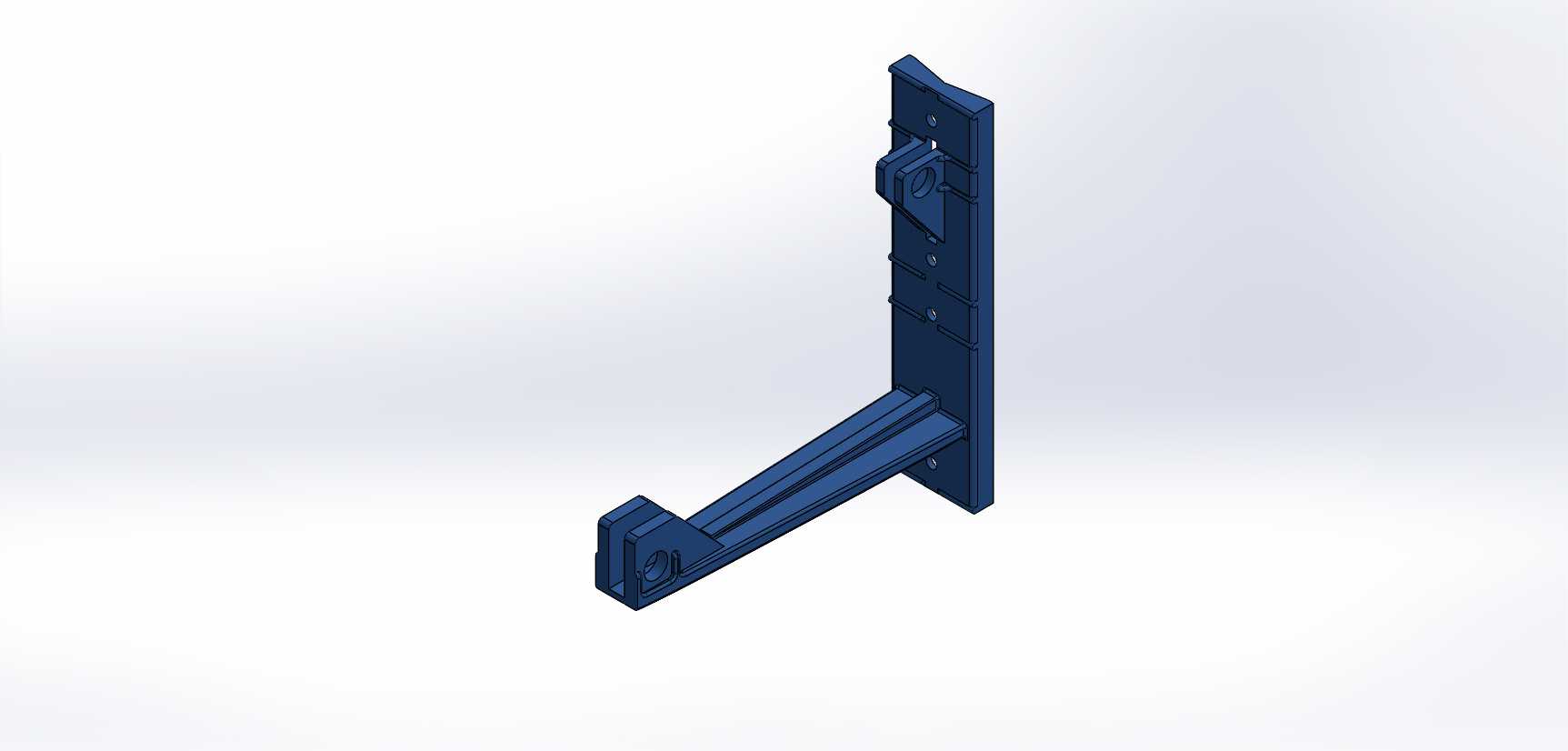

　　日常做设备外围支撑结构选型时，这类L型悬臂的使用场景覆盖非常广，从车间工位的小型操作终端挂载、轻型管线托举，到民用场景的置物架支撑、小型设备壁挂固定都能见到同结构的身影。这款7.5英寸规格的悬臂，在设计时首先考虑的是壁挂安装的贴合度，竖向安装板做了多组沉头安装孔位，可适配不同孔距的墙面预埋板或设备立面安装点，安装时不需要额外做孔位适配加工，直接匹配常规膨胀螺栓或机丝固定即可，安装边界预留了足够的扳手操作空间，不会出现紧固件拧装干涉的问题。从结构受力角度看，悬臂的水平臂部分做了纵向加强筋结构，沿着臂身长度方向一体成型，在不额外增加整体壁厚的前提下，大幅提升了臂身的抗弯折能力，避免长期承重后出现臂身下挠变形的问题，

　　臂身末端做了挂接卡位结构，可直接匹配对应规格的挂载件，不需要额外做转接件设计，减少装配环节的零件数量。竖向安装板和水平臂的连接位置做了加厚过渡处理，同时设置了三角状的加强肋，分散转角位置的应力集中，避免挂载重物时转角位置出现开裂失效。整体外形采用直角L型布局，7.5英寸的臂长刚好覆盖常规小距离外伸的挂载需求，不会因为臂长过长造成不必要的空间占用，也不会因为臂长过短无法满足外伸挂载的距离要求。建模过程中对所有安装孔位的同轴度、安装面的平面度都做了公差预留，实际生产时无论是采用钣金折弯焊接还是型材一体加工，都能直接参考模型的尺寸参数做工艺调整，安装面的粗糙度要求也匹配常规壁挂件的加工标准，不需要做额外的表面精加工就能满足安装贴合要求。

　　臂身的走线位置也做了隐性的槽位预留，挂载带线缆的小型设备时，线缆可以顺着臂身的加强筋侧边排布，不会出现线缆外露杂乱的问题，同时也避免线缆被臂身挤压破损。这类悬臂结构在做选型时，除了关注额定承重参数，还要核对安装面的孔位间距和臂身的外伸距离是否匹配现场安装空间，这款模型的尺寸参数完全对应常规7.5英寸悬臂的安装规格，可直接用于同类型产品的结构参考，也能直接导入装配体中做设备布局的干涉检查，提前预判安装时可能出现的空间冲突问题，减少现场安装的调整工作量。
