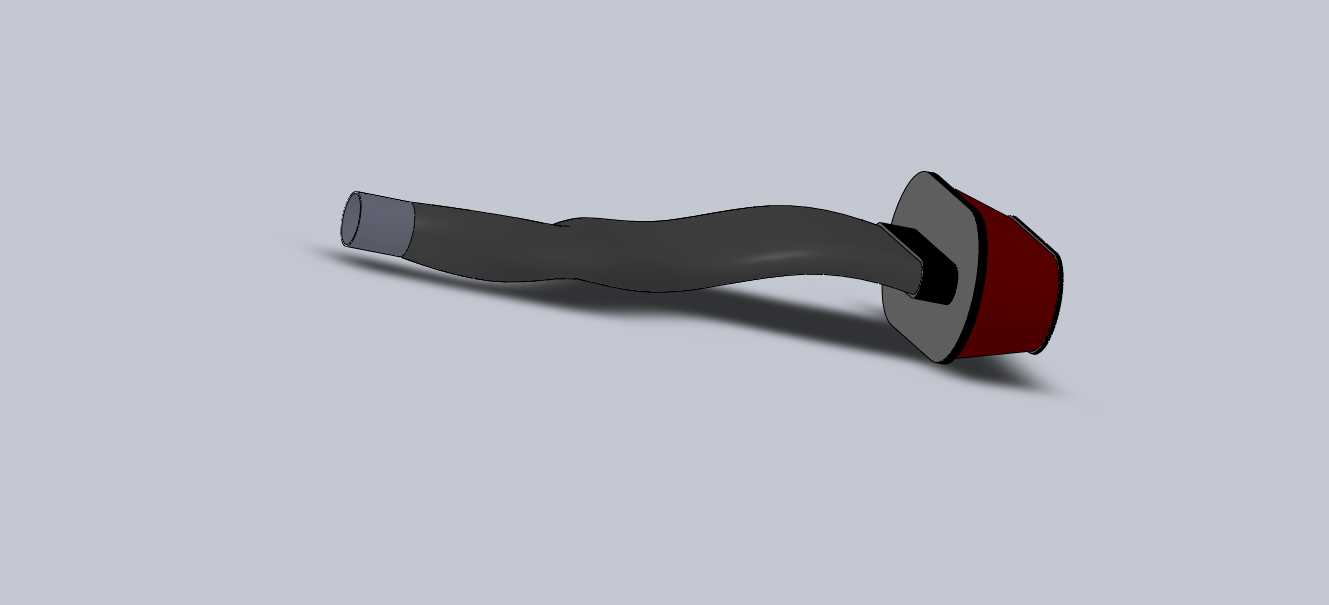

S2000弯管式取水接口结构设计

　　该取水接口主要应用于固定式流体输送系统的终端取水环节，常见于户外供水设施、车载储水系统、工业循环水支路的取水端，承担管路终端导流、外接取水器具对接的核心作用，可适配不同口径的输水软管，在需要临时或固定接驳取水的场景下，能够保证流体输送过程的密封性与流向稳定性，避免取水过程中出现渗漏、流道紊乱导致的喷溅问题。从结构设计来看，整体采用弯管形态规避直连安装的空间干涉问题，管身做了渐变弧度处理，既能够减少流体流经弯折处的阻力损失，也能在安装时适配侧壁、斜面等非垂直安装面的布局需求，端部的法兰式固定座带有密封贴合面，安装时可配合密封垫片压合在储水容器或管路的预留安装孔位上，通过周向的固定点位实现牢靠锁紧，

　　可承受常规供水压力下的轴向拉力与流体冲击，不会因为长期水流脉动出现松动移位。设计过程中优先考虑了安装边界的适配性，固定端的密封面直径与安装孔位的通用尺寸做了匹配，弯管的伸出长度经过校核，既保证外接软管时有足够的操作空间进行卡箍锁紧，也不会因为伸出过长导致外部磕碰风险，管身的壁厚根据输水压力等级做了梯度设计，固定座与管身衔接处做了圆弧过渡处理，消除应力集中隐患，避免长期使用过程中出现衔接处开裂的问题。取水端的接口做了阶梯式外径设计，可适配多种常用内径的输水软管，端部的倒角处理方便软管快速套入，减少安装时的装配阻力，管体内壁做了光滑流道设计，没有突兀的台阶或棱角，避免流体流经时产生涡流，降低流阻的同时也减少杂质在管内滞留的可能。

　　固定座外侧的防护端盖可在非取水状态下对接口进行封闭，避免外部灰尘、杂物进入管路造成污染，端盖与固定座的贴合面做了密封设计，闭合后可实现防尘防溅的效果，满足户外使用场景下的防护需求。整个结构没有多余的冗余设计，所有曲面与结构特征都围绕安装便捷性、使用可靠性、流体输送效率三个核心维度展开，可直接用于同类取水接口的结构参考，也可根据实际使用场景调整管径、弯角角度、固定座尺寸来适配不同的安装需求。
