锥齿轮传动减速箱结构三维设计

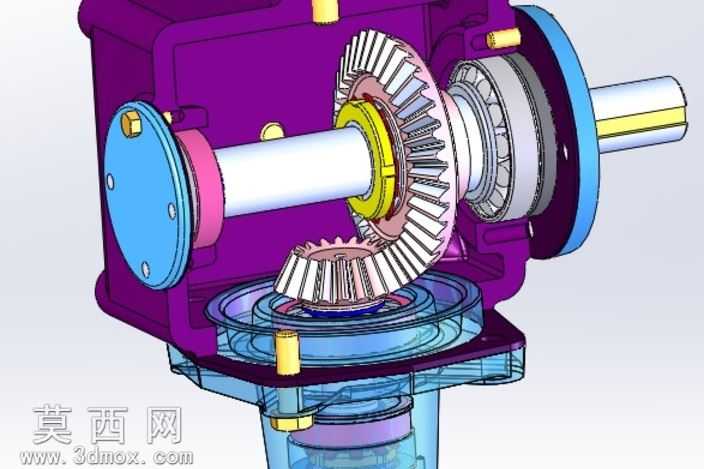

本作品为锥齿轮传动形式的减速箱三维建模设计，整体采用参数化建模方式完成，在三维建模过程中严格遵循机械设计规范，对减速箱的各个组成部件进行了1:1等比例还原。建模阶段首先完成箱体主体的结构搭建，箱体采用剖视可视化设计，外壳部分设置半透明材质效果，能够清晰展示内部的传动结构布局，无需拆解模型即可直观观察内部齿轮啮合状态、轴系排布以及轴承安装位置。模型包含一对相互啮合的弧齿锥齿轮，主动轮与从动轮的齿形参数经过精准匹配，齿面曲率、齿距、模数等参数均符合机械传动设计标准，啮合间隙设置合理，可直观呈现垂直轴之间的动力传递路径。轴系部分分别设计了输入轴与输出轴，轴段上的台阶、键槽、轴承安装位都做了精细化建模，配合两端的深沟球轴承模型，完整还原了轴系的支撑定位结构，轴承的滚动体、保持架、内外圈结构都做了细节呈现，同时轴端的密封件、端盖紧固螺栓也都逐一建模，还原了减速箱的装配细节。材质渲染方面，不同部件采用差异化的材质区分：齿轮部分采用金属钢材质，赋予亮面金属质感，凸显齿面的加工精度；轴类零件采用银灰色金属材质，区分于齿轮的亮面效果；箱体外壳采用紫色不透明工程塑料材质与半透明蓝紫色材质结合，既保证外观辨识度，又能透视内部结构；端盖部分采用蓝色哑光材质，紧固螺栓采用黄色金属材质，密封件采用粉色橡胶材质，不同材质的色彩区分清晰，让整个装配体的层级关系一目了然。设计思路上，该模型重点突出减速箱的传动原理展示，通过半透明剖视的设计方式，解决了传统封闭减速箱无法直观观察内部结构的问题，可用于机械原理教学、传动结构演示场景，建模过程中所有部件都保留了参数化特征，可根据实际传动比需求调整齿轮参数、轴系尺寸，快速适配不同的减速比设计需求，同时各装配部件之间添加了符合实际装配关系的配合约束，可直接用于运动仿真，模拟动力输入后锥齿轮啮合传动、输出轴变速的完整运动过程，还原减速箱的实际工作状态。
