马尔特球面间歇传动机构三维结构

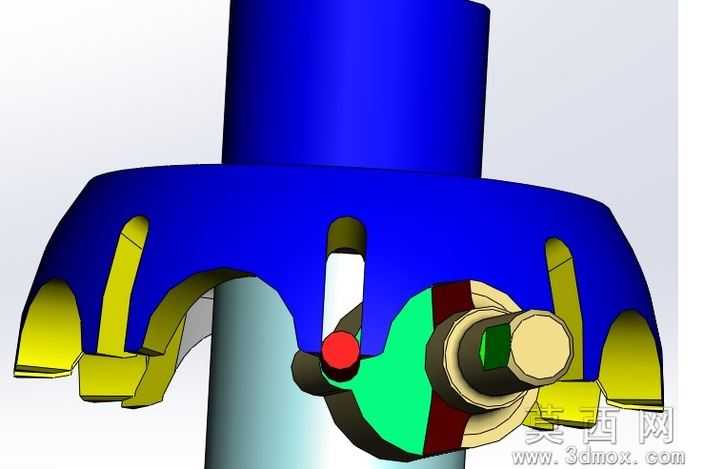

本作品为球面式马尔特间歇传动机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循机械传动原理的真实设计规范，完整还原了球面槽轮机构的核心传动逻辑与装配关系。建模阶段首先完成核心构件的参数化搭建：上部蓝色主体为主动转臂基座，建模时通过回转特征生成主体圆柱与下部盘状结构，再通过拉伸切除特征加工出均匀分布的弧形导向槽，槽道的弧度、深度参数严格匹配球面槽轮的运动轨迹要求，确保拨销在槽内滑动时无卡滞、无运动干涉。转臂端部的拨销组件做了分色建模处理，红色端部的圆柱拨销、白色的销身、绿色的拨销安装座分别独立建模，通过同轴心配合完成装配，精准还原拨销与槽轮的啮合位置关系。下部从动槽轮部分，建模时重点还原了球面配合的曲面特征，槽轮的径向槽与主动拨销的运动轨迹完全适配，米色的槽轮主体、深棕色的定位弧面分别通过曲面拉伸、回转切除等特征完成，定位弧面与主动盘下部的锁止弧面做了间隙配合设置，完全符合真实马尔特机构在间歇停留阶段的锁止定位要求。材质与渲染阶段，针对不同构件的功能属性分配了差异化材质：主动基座与槽轮主体分配了工程塑料与金属材质，通过调整漫反射、高光参数区分不同构件的质感，拨销、锁止面等关键传动部位使用高对比度的红、绿、黄等色彩做区分，既提升了渲染后模型的辨识度，也能直观展示机构的运动配合关系。整体装配过程严格遵循机械装配的配合逻辑，所有转动副设置了合理的转动间隙，相邻运动构件之间预留了符合工程实际的装配公差，避免运动仿真时出现构件穿透的问题。设计思路上，本模型聚焦球面马尔特机构相比平面槽轮机构的空间传动优势，完整呈现其可在交错轴间实现间歇传动的结构特点，所有结构尺寸均参考经典机械设计手册中的槽轮机构参数规范设定，可用于机械原理教学演示、间歇传动方案设计参考等场景，模型的每个构件都保留了完整的建模特征树，支持后续的参数修改与结构调整，能够直观展现球面槽轮机构从主动件连续转动到从动件间歇步进的完整运动逻辑，清晰呈现锁止弧定位、拨销入槽驱动、拨销出槽脱离的整个工作过程。
