KSHA5×5型杆式支承弹簧减震构件

　　该减震构件核心应用场景覆盖工业设备隔振、小型动力机组减振、精密仪器支承缓冲等领域，在实际工况中主要承担吸收振动能量、阻隔振动传递、抵消瞬时冲击载荷的作用，可有效降低设备运行过程中振动向安装基座的传导，减少振动带来的紧固件松动、零部件疲劳损耗、运行噪音超标等问题。从功能特性来看，该构件采用杆式支承结构搭配内置弹簧与阻尼油腔设计，弹簧作为核心弹性元件提供线性刚度支撑，阻尼油则在构件往复伸缩过程中提供粘滞阻尼，将振动产生的动能转化为热能耗散，避免弹簧出现余振反复的问题，相比纯橡胶减震件，其承载能力更强、耐老化性能更优，在高低温工况下的性能衰减幅度更小，适配长期连续运行的工业设备安装需求。设计过程中优先考虑了安装边界的适配性，

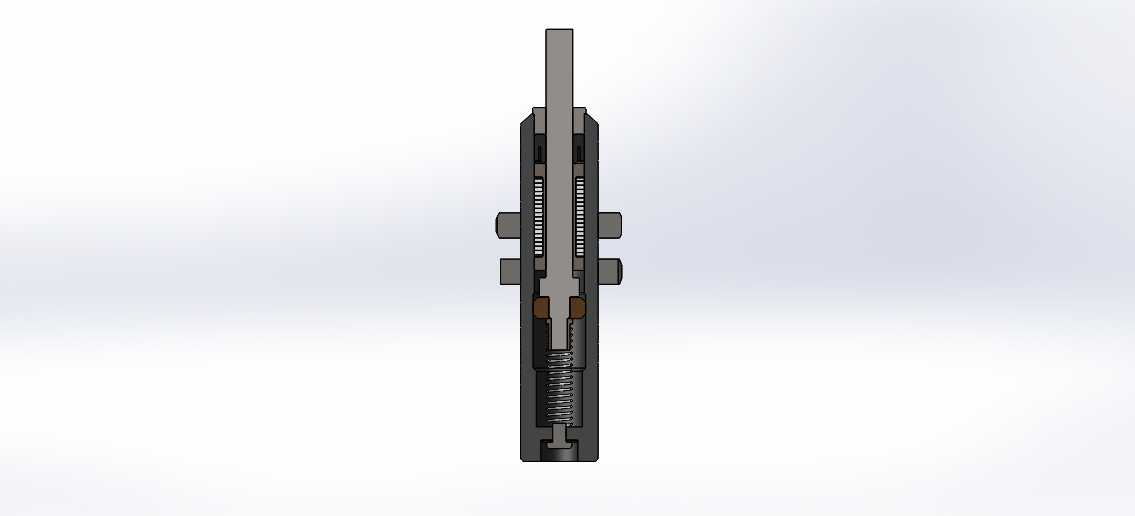

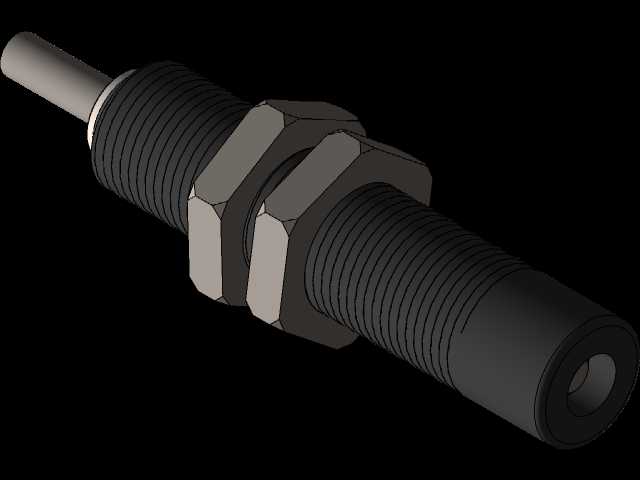

　　整体采用同轴式杆状布局，上下两端预留标准安装接口，可直接匹配常规设备的安装螺孔位置，无需额外加工转接件；外形尺寸控制紧凑，径向占用空间小，可在狭窄安装空间内完成布置，不会与周边管线、结构件产生干涉。建模阶段针对螺纹连接特征做了完整还原，所有配合面的公差带按照机械设计通用标准设定，弹簧的旋向、节距、有效圈数均符合对应承载等级的选型规范，阻尼油腔的密封结构采用常规O型圈密封槽设计，可直接用于后续的工程出图、结构校核、装配模拟环节。在选型适配时，可根据设备的总重量、振动频率特性调整弹簧刚度参数，该结构预留了足够的刚度调整空间，更换不同线径的弹簧即可适配不同承载需求，无需改动外部支承结构，大幅降低了同系列不同规格产品的设计迭代成本。

　　构件的活塞杆表面做了耐磨处理的结构预留，建模时还原了表面粗糙度要求对应的结构特征，可保证长期往复运动过程中的密封可靠性，避免油液渗漏问题，上下支承端面的平行度公差按照隔振元件的通用要求设定，保证安装后受力均匀，不会出现偏载导致的弹簧侧弯、活塞杆卡滞等故障。
