多腔式塑料勺子注塑成型模具结构

这套模具针对一次性餐饮用塑料勺子的批量注塑生产设计，采用一模多腔的排布结构，在单模循环内可完成多件勺子的成型作业，适配快餐供应链、食品包装配套厂商的日常量产需求，匹配卧式注塑机的装夹基准，能直接接入常规注塑生产线完成连续生产作业。

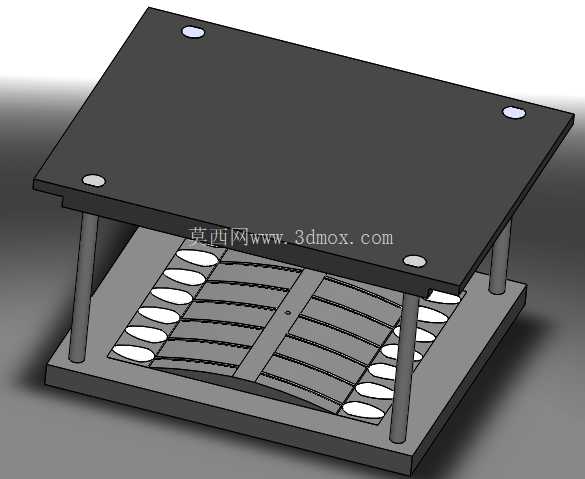

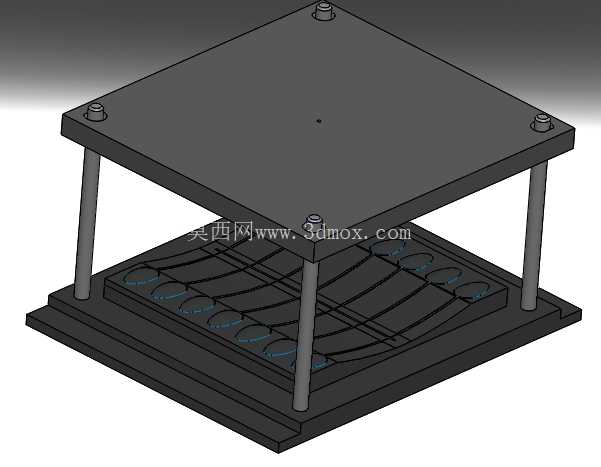

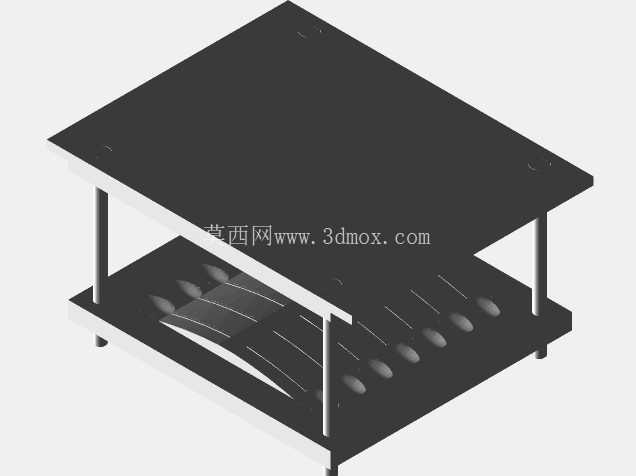

从结构布局来看，模具采用标准两板模模架结构，上下模板通过导柱完成合模导向，导柱的配合公差选用H7/f6间隙配合，合模过程中可自动修正微小的位置偏差，避免型芯型腔发生碰擦损伤。型腔排布沿模板中心对称分布，进胶方式选用侧浇口，浇口位置设置在勺子柄部的末端，既可以保证熔料填充时的流动平衡，避免各腔制品出现缺胶、飞边缺陷，也能在成型后快速去除浇口凝料，减少后续修边的人工工作量。冷却水道沿型腔轮廓均匀排布，水道直径选用常规的8mm规格，进出水回路采用循环并联设计，可保证模温均匀控制在PP、PS等常用餐具塑料的成型温度区间，减少制品因冷却不均产生的翘曲变形，缩短单模成型周期。

型芯部分直接成型勺子的内凹曲面，曲面轮廓严格匹配勺子的盛取弧度，边缘做了0.1mm的圆角过渡，避免成型后出现应力集中导致的制品开裂。型腔侧成型勺子的外表面，表面抛光至镜面级别，保证成型后的勺子外表面光滑无毛刺，符合餐饮接触制品的表面质量要求。顶出结构采用顶针顶出，顶针位置布置在勺子柄部的加强筋位置，顶出时受力均匀，不会在勺子的盛取面留下顶出痕迹，保证制品外观完整性。

安装边界上，模具的上下模安装孔位完全匹配标准注塑机的T型槽间距，定位圈尺寸选用通用的100mm直径规格，可直接适配多数100-200吨锁模力的卧式注塑机，无需额外加工转接法兰。模具总厚度控制在设备允许的最小模厚与最大模厚区间内，开模行程满足凝料取出与制品脱模的距离要求，生产时无需对注塑机进行额外改造。

设计过程中优先考虑了量产的稳定性，所有模板的材料选用45号钢调质处理，型芯型腔部分选用P20模具钢预硬处理，硬度达到HRC30-35，可满足数十万模次的生产寿命要求，无需频繁更换模仁部件。排气槽开设在型腔的填充末端，槽深控制在0.02mm，既可以顺利排出熔料填充时裹挟的空气，避免制品出现烧焦、气泡缺陷，又不会产生飞边问题。复位杆配合弹簧实现合模前的顶出板提前复位，避免合模时顶针与型腔发生碰撞，减少生产过程中的模具故障概率。

在实际生产场景中，这套模具可适配食品级PP、PS等常用热塑性塑料，成型后的勺子壁厚均匀，边缘无锐边，盛取部分的弧度设计可保证舀取流食时不撒漏，柄部的加强筋结构提升了勺子的整体刚性，使用时不易弯折断裂。多腔排布的设计让单模产能得到有效提升，相比单腔模具生产效率提升数倍，可有效降低单件制品的生产成本，适配大规模批量生产的需求。模具的维护拆分也做了针对性设计，模仁部分采用镶件式结构，若某一腔出现损伤可单独更换镶件，无需更换整块模板，降低后期维护成本与停机时间。
