快脱式棘轮套筒扳手三维结构设计

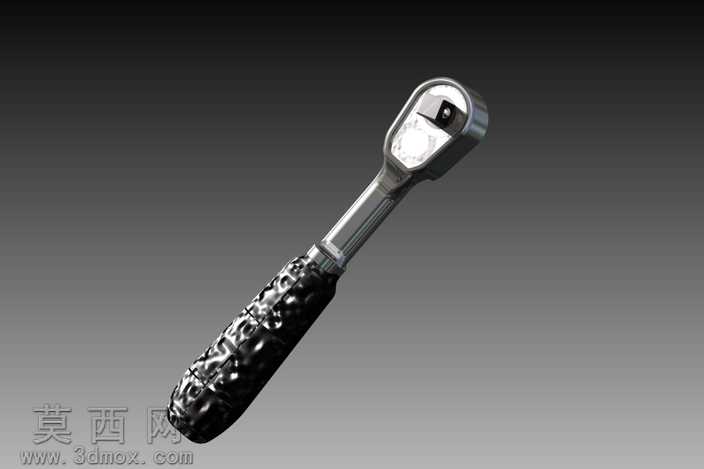

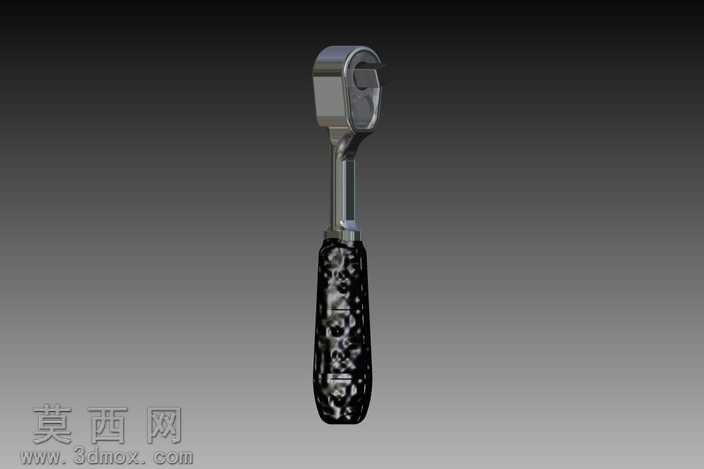

本作品为快脱式棘轮套筒扳手的三维参数化模型，整体建模过程严格遵循手动工具的工程设计规范，采用自顶向下的装配设计思路完成全结构搭建。建模阶段首先完成核心棘轮棘爪传动机构的参数化绘制，精准还原棘轮单向锁止、反向空转的机械特性，对棘爪的齿形啮合角度、弹簧复位行程、拨块切换结构都做了符合实际公差的细节还原，保证机构运动逻辑与实物完全一致。手柄部分采用符合人体工学的曲面建模，通过多段曲率过渡的曲面拟合出握持区域的防滑轮廓，表面的防滑纹理采用阵列凸起结构实现，既还原了实物的防滑握持效果，也保证了模型曲面的光滑连续性。金属工作部分分别赋予不同的金属材质：棘轮头部采用高光亮铬材质，模拟五金工具表面的电镀抛光效果，调整材质的反射粗糙度与高光阈值，还原镀铬层冷冽的金属光泽；手柄握持区域采用哑光橡塑材质，调整材质的漫反射颜色与凹凸贴图参数，模拟橡塑握把的细腻磨砂质感，与金属部分形成鲜明的材质对比。渲染阶段采用三点布光方案，主光从侧上方打亮模型整体轮廓，辅光补全暗部细节避免死黑，背光勾勒金属边缘的高光轮廓，背景采用渐变灰色调突出模型主体，最终渲染效果清晰展现了扳手的整体结构与材质细节。模型完整还原了快脱式棘轮扳手的套筒锁止、快速释放、正反转切换的全部结构特征，各零部件之间的装配间隙符合实际生产的公差要求，可直接用于工具结构演示、维修教学课件制作、产品外观方案验证等场景，整体模型布线规整，无冗余几何面，参数化特征保留完整，可根据实际需求快速调整尺寸规格，适配不同型号的棘轮扳手设计需求。
