开槽式六角城堡锁紧螺母工业设计

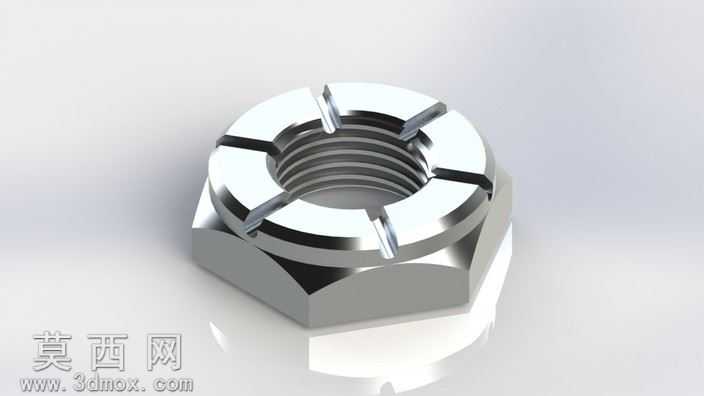

本作品为开槽式六角城堡锁紧螺母的三维建模设计，建模阶段采用参数化设计思路，先以正六边形草图为基础拉伸生成螺母基体，再通过螺旋线扫描切除生成标准内螺纹结构，螺纹参数符合通用紧固件的尺寸规范，保证与对应规格螺栓的适配性。在螺母上端面均匀开设六处径向开槽，开槽的宽度、深度与位置均经过尺寸约束，槽口边缘做了微小倒角处理，既避免装配时的锐边划伤，也为开口销的穿入预留了合理间隙。建模过程中对螺母的棱边统一做了圆角过渡处理，还原真实五金零件的加工工艺特征，避免尖锐棱角的不真实感。材质渲染阶段选用抛光不锈钢材质，调整金属粗糙度参数至0.1左右，配合环境HDR贴图模拟真实车间的光照环境，金属表面的高光反射自然柔和，开槽处的阴影层次清晰，能够直观展现零件的立体结构。结构设计上，该城堡螺母属于防松紧固件范畴，上端的开槽可配合螺栓杆部的径向孔穿入开口销，实现螺纹连接的机械锁止，防止设备运行过程中因振动导致螺母回转松脱，相比普通六角螺母具备更可靠的防松性能，适用于振动工况下的机械连接场景。整体建模严格遵循机械制图的尺寸规范，各特征的几何公差预留合理，既保证了模型的可视化展示效果，也可直接用于后续的装配模拟、工程图导出等环节，还原了真实工业紧固件的结构特征与使用属性。
