可调开口活动扳手结构三维设计

　　在设备运维、装配检修、五金加工、家装维修等各类涉及螺纹紧固件拆装的场景中，活动扳手都是普及率极高的手动作业工具，区别于固定开口的呆扳手，这类可调开口的扳手能够适配一定尺寸区间内的螺栓、螺母，无需携带多把固定规格扳手即可完成多数常规紧固作业，大幅降低现场工具携带的负重与选型成本。这款活动扳手的整体结构沿长轴方向对称布局，主要由固定钳体、活动钳口、调节蜗杆、握柄四个核心部分构成，固定钳体与握柄为一体化锻造结构，是整个扳手的受力承载主体，活动钳口嵌装在固定钳体头部的导向滑槽内，通过调节蜗杆与活动钳口背部的齿条啮合，转动蜗杆即可驱动活动钳口沿滑槽平移，实现开口尺寸的连续无级调节，适配不同对边宽度的外六角、方头紧固件。

　　从实际作业的受力逻辑出发，设计时优先考虑头部的抗扭强度与钳口的咬合精度，固定钳口与活动钳口的咬合面加工有细密的防滑齿纹，能够在施加扭矩时增大与紧固件接触面的摩擦力，避免施力过程中出现打滑滑脱，损伤紧固件棱角甚至造成作业人员磕碰受伤。握柄部分采用符合人体工学的长直流线造型，截面为带圆弧过渡的扁矩形，既能够保证握持时的贴合度，又能在施加较大扭矩时通过杠杆原理放大作用力，降低作业人员的施力强度；握柄末端做了圆弧收边处理，避免尖锐边角在携带或作业时剐蹭衣物、划伤皮肤。在尺寸边界设计上，扳手整体长度控制在常规手动作业的舒适区间，头部最大开口尺寸覆盖日常运维最常用的紧固件规格范围，头部厚度做了合理收窄，能够伸入部分空间局促的装配位置完成作业，

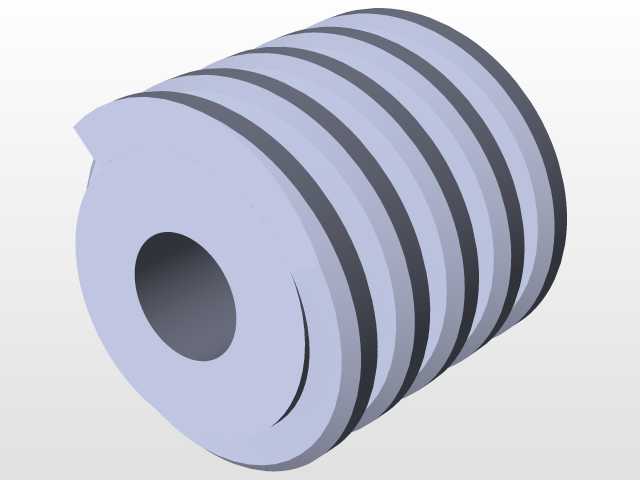

　　避免因头部过厚无法贴近紧固件作业面导致的卡滞问题。调节蜗杆的安装位置设置在头部靠近握柄的一侧，作业时单手握持握柄即可用拇指快速拨动蜗杆调节开口大小，无需双手配合操作，提升狭窄空间内的操作便利性。蜗杆与齿条的啮合间隙控制在合理范围，既保证调节时的顺畅度，又避免间隙过大导致钳口晃动，影响咬合精度与受力稳定性。固定钳体与活动钳口的开口工作面保持严格的平行度公差，夹紧紧固件时能够实现两个工作面同时贴合受力，避免单点接触导致的应力集中，既减少钳口本身的磨损，也能防止紧固件棱角被压溃变形。从应用场景适配来看，这款扳手既可以用于生产车间的设备日常装配、故障检修，也能满足水电安装、家居维修、户外抢修等多场景的使用需求，整体结构没有多余的复杂部件，

　　后期维护简单，仅需定期清理蜗杆与齿条缝隙内的杂物、涂抹少量润滑脂即可保证调节机构长期顺畅运作。建模过程中对各个活动部件的配合间隙做了精准还原，活动钳口的滑动行程、蜗杆的转动角度都与实际产品的运动逻辑完全一致，能够直观演示开口调节的整个运动过程，也可用于手动工具类的结构教学、产品改型设计参考，帮助设计人员快速理解可调式扳手的内部传动逻辑与受力结构特点，为后续的轻量化改进、特殊工况适配改型提供基础模型支撑。钳体部分的过渡圆角、应力集中区域的加厚处理都按照实际五金工具的设计规范做了还原，保证模型的结构合理性与工程参考价值，避免出现不符合实际生产工艺的结构设计。
