人力代步车辐条式行走轮结构设计

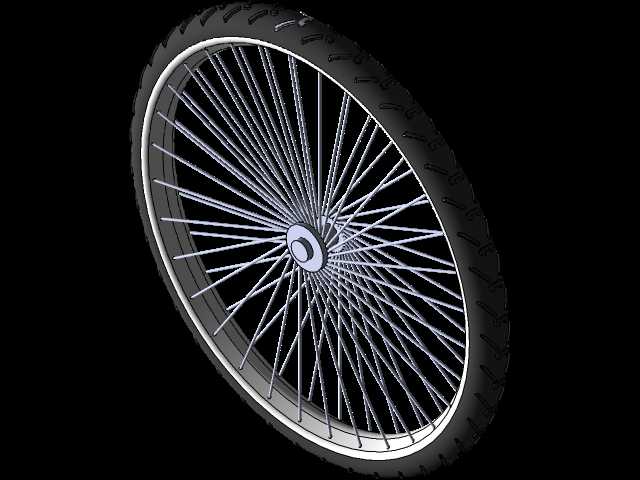

　　日常短途代步场景里，辐条式车轮是人力两轮车最核心的行走承载部件，不管是普通城市通勤自行车、老式人力三轮车还是短途载货人力板车，这类轮组的结构可靠性直接决定了整车的行驶平顺性与承载能力。做这个轮组的三维结构设计时，首先要匹配常规人力代步车的安装边界，轮组中心的花鼓安装位要适配标准前叉或后轴的开档尺寸，轴孔直径要对应常规M10轮轴的配合公差，保证装车时不需要额外修配就能直接卡入叉端安装槽，锁紧螺母后不会出现轴向窜动。轮圈部分采用等截面冷弯成型结构，圈边的胎座尺寸完全匹配常规26英寸充气外胎的卡装要求，胎唇卡槽的深度控制在合理范围，既可以保证充气后外胎不会在侧向受力时脱圈，又能让补胎拆装外胎时不需要使用蛮力撬掰，避免损伤胎唇内部的钢丝层。

　　辐条的排布采用经典的三交叉编法，每根辐条从花鼓法兰盘的孔位引出后，和相邻的三根辐条形成交叉支撑，这种编法不是为了视觉上的规整，而是可以把轮组受到的垂直冲击、侧向制动力、起步踩踏的扭矩均匀分散到整个轮圈上，不会出现局部应力集中导致的辐条断裂或轮圈变形。花鼓部分的结构做了等强度设计，法兰盘的厚度根据辐条拉力的分布做了差异化处理，靠近轴身的位置做了圆弧过渡，避免应力集中在法兰根部，轴档的配合面预留了标准轴承的安装位，不管是采用散珠碗档结构还是密封深沟球轴承，都能保证转动时的同轴度，不会出现轮组偏摆的问题。轮胎部分的胎纹采用常规城市通勤胎的细纹设计，胎面中间的连续纹路保证平直路面的滚动阻力足够小，

　　胎侧的细碎花纹可以在雨天湿滑路面提供足够的侧向抓地力，胎体的帘布层结构在三维建模时做了分层示意，方便后续做受力仿真时验证不同胎压下的胎体变形量。实际应用中，这类轮组的承载边界需要明确，单轮额定垂直载荷控制在100kg以内时，辐条的预紧力调整到120N左右就能保证长期使用不会出现辐条松动，如果是用于载货人力车，需要适当增加辐条数量，同时把轮圈的截面厚度加大，避免重载下轮圈出现“龙弯”变形。设计时还要考虑维修便利性，所有辐条的端头都采用标准螺纹规格，配合常规条母就能调整辐条张力，不需要定制专用工具，日常维护时只需要用普通辐条扳手就能校正轮组的偏摆和跳动。轮组的轴向安装尺寸要保证装车后轮胎和车架前叉、后下叉之间留有足够的间隙，

　　即使轮胎满气或者轻微沾附泥污，也不会出现蹭叉的问题，刹车边的平面度控制在0.2mm以内，适配常规钳形闸或者抱闸的制动要求，制动时不会出现一跳一跳的顿挫感。很多新手做轮组建模时容易忽略辐条的受力角度，把辐条做成完全径向排布，实际上径向排布的辐条只能承受垂直载荷，无法传递踩踏扭矩和制动力，骑行起步或者刹车时很容易出现辐条断裂，三交叉编法的角度设计就是为了让辐条在承受不同方向载荷时都处于受拉状态，充分利用金属材料抗拉强度远高于抗压强度的特性，在保证轮组强度的同时尽可能降低整体重量。另外轮圈的气门嘴孔位要做加强处理，孔边倒圆角避免应力集中，充气时美式气门嘴可以顺利穿过，不会和孔边产生干涉。整个轮组的装配关系在建模时完全按照实际装车顺序设定，先把花鼓定位，再逐根装配辐条和条母，最后安装内胎外胎，所有配合面的公差都按照实际加工要求设定，导出工程图后可以直接用于指导轮组的编圈组装和零部件加工，不需要二次调整尺寸。
