优派带旋转控制面板高清投影仪结构设计

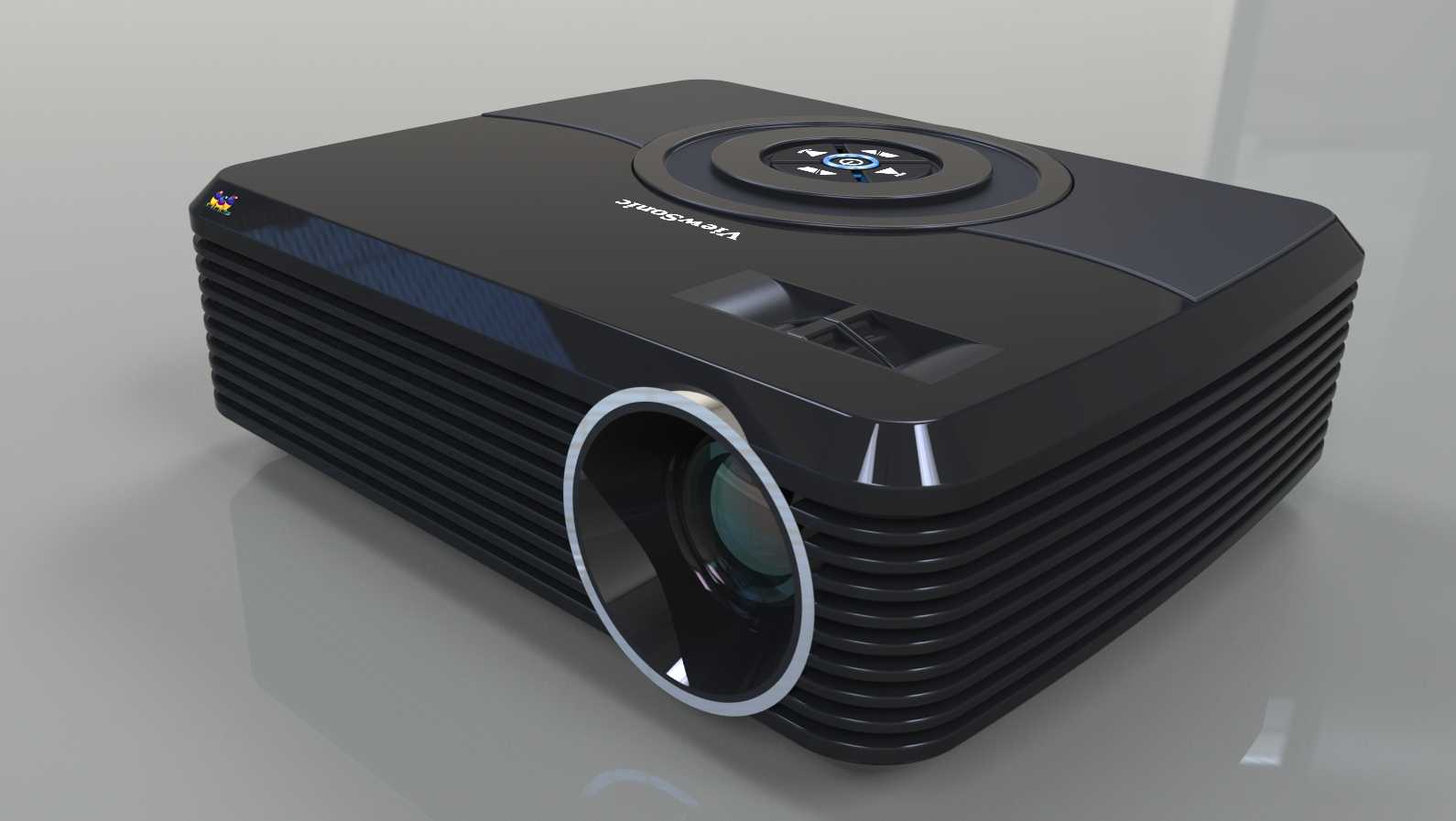

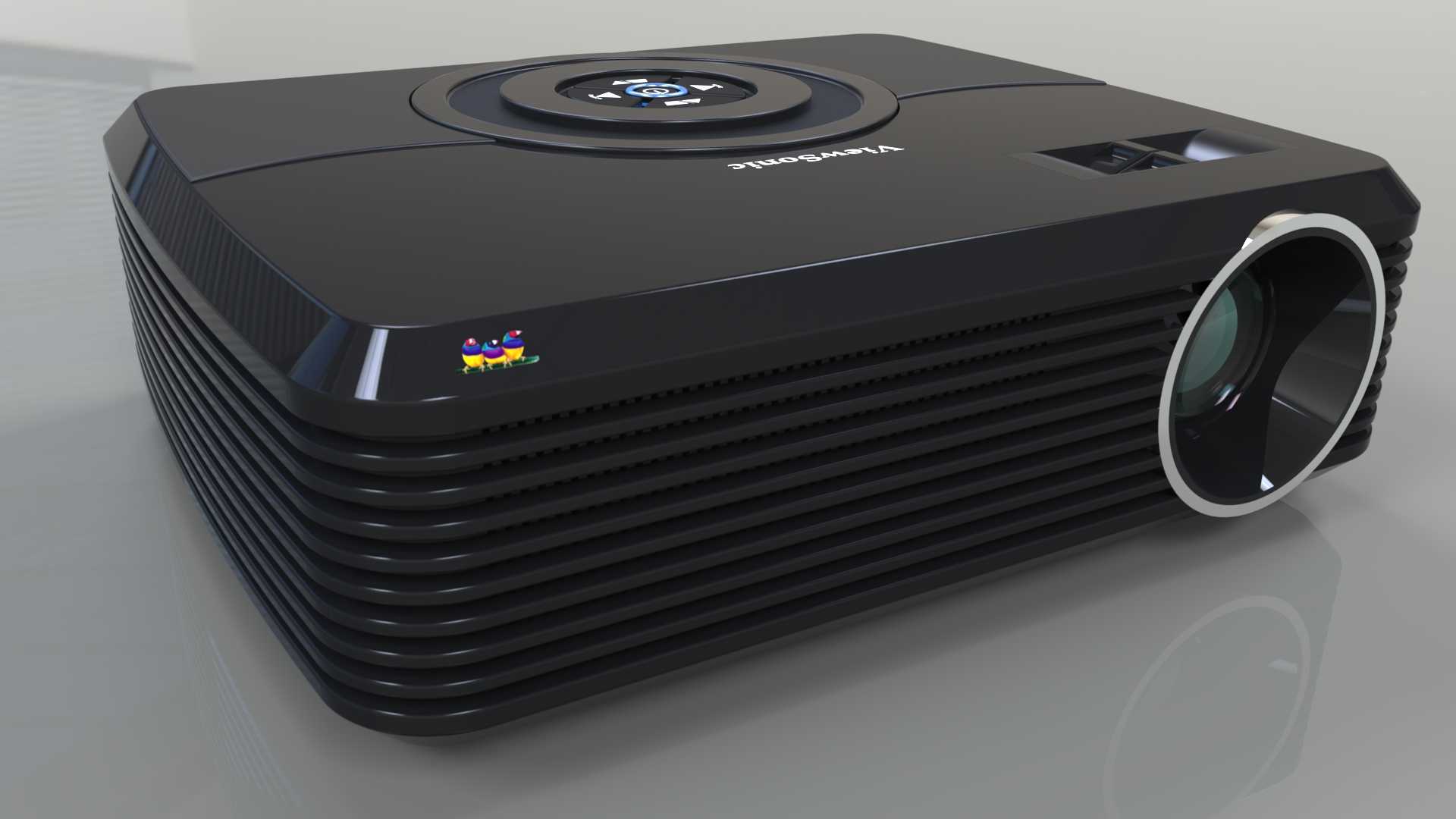

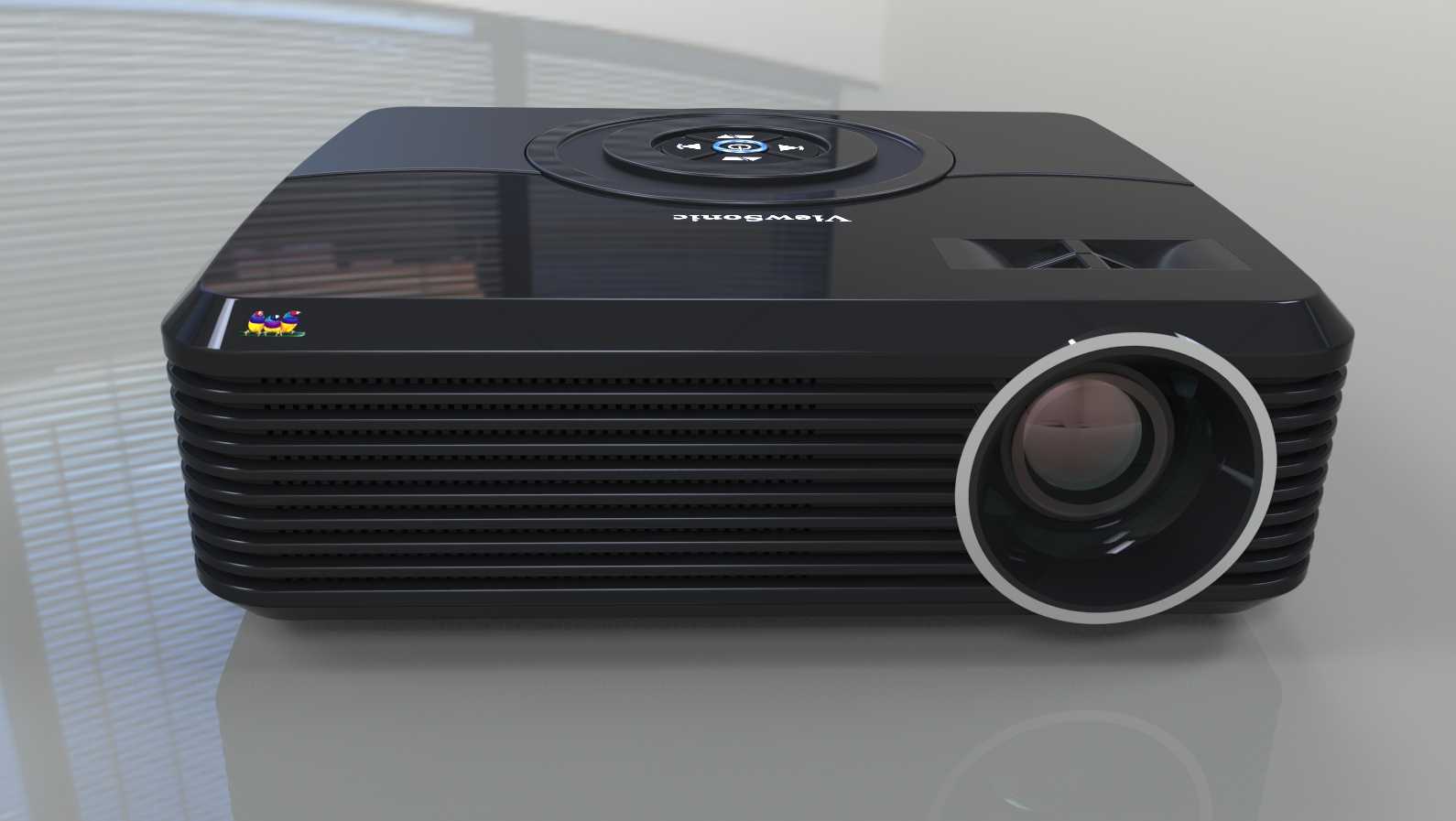

　　这款投影设备的结构设计，核心解决的是吊装场景下的操作痛点——常规投影仪吊装在天花板靠墙位置时，机身顶面的控制按键会朝向天花板，运维人员调试时要么仰头盲操作，要么借助梯子凑近机身，调整参数、切换信号源的操作效率极低，旋转控制面板的结构设计正是针对这一场景做的定向优化。从结构实现来看，控制面板采用环形旋转支撑结构，内嵌于机身顶面的圆形凹槽内，旋转阻尼经过调校，既可以在任意旋转角度保持定位，不会因为设备运行的轻微震动发生偏移，也不会因为阻尼过大导致旋转操作卡滞，旋转行程覆盖0到360度，无论设备是正装桌面摆放、倒装吊装在天花板，还是侧装在墙面支架上，都可以将控制面板旋转至朝向操作人员的一侧，无需调整整机安装角度就能完成按键操作。

　　从外形尺寸与安装边界来看，整机采用方正切角的壳体造型，主体为哑光黑色工程塑料壳体，侧面设计有横向通长的散热格栅，格栅的开槽方向顺着机身内部风道走向，既能保证进风出风的通畅性，避免长时间高亮度运行时积热导致光机寿命衰减，也能通过横向条纹提升壳体的结构刚性，减少薄壳结构的共振异响。机身前端的投影镜头采用金属包边设计，镜头周边预留了足够的调焦环操作空间，即使安装了镜头保护盖或者附加短焦镜头转接环，也不会和周边壳体发生干涉。机身侧面的散热口位置避开了安装支架的固定区域，常规吊装支架的固定点位集中在机身底部中心区域，不会遮挡进出风通道，安装时无需额外调整支架位置避让风道。

　　从功能特性的结构匹配来看，机身顶面除了旋转控制面板，还预留了信号接收窗口，对应遥控器的红外接收模块，窗口位置做了内凹设计，减少环境光线对红外信号的干扰，同时避免日常清洁时刮花接收窗的透明镜片。机身背部的接口区域做了下沉式设计，所有HDMI、VGA、电源接口都位于下沉槽内，插接线材后线材的弯折半径可以得到有效控制，不会因为吊装时线材自重拉扯导致接口松脱，槽体边缘还设计了束线卡扣的安装位，可以将接入的线材固定在机身上，进一步降低接口受力。

　　从实际应用场景的适配性来看，这款设备既可以满足小型会议室的桌面摆放使用，底部设计有可调高度的支撑脚，旋转支撑脚就能调整机身的俯仰角度，快速调整投影画面的上下位置；也适配家庭影院的天花板吊装场景，底部的标准支架螺孔符合通用投影支架的安装尺寸，无需额外定制转接板就能直接固定在常规吊装支架上，旋转控制面板的设计让后期调试时，即使站在地面借助加长操作杆也能准确触碰到按键，无需登高操作。壳体的边角做了小圆弧过渡处理，没有尖锐的棱角，安装搬运过程中不会磕碰划伤，壳体表面的哑光处理也能减少环境光的反射，避免在投影画面附近形成反光干扰观看效果。内部结构排布上，光机模块位于机身前部靠近镜头的位置，电源模块位于机身后部，和信号板做了金属屏蔽层隔离，避免电源工作的电磁干扰影响投影画面的稳定性，散热风道采用直吹式设计，风扇位于机身侧部，冷风直接带走光机和电源模块的热量后从另一侧格栅排出，风道路径短，散热效率高，同时风扇的减震胶垫安装位做了加厚处理，减少风扇运行的震动传递到壳体，降低运行噪音。
