金属一体式挂孔U盘结构设计方案

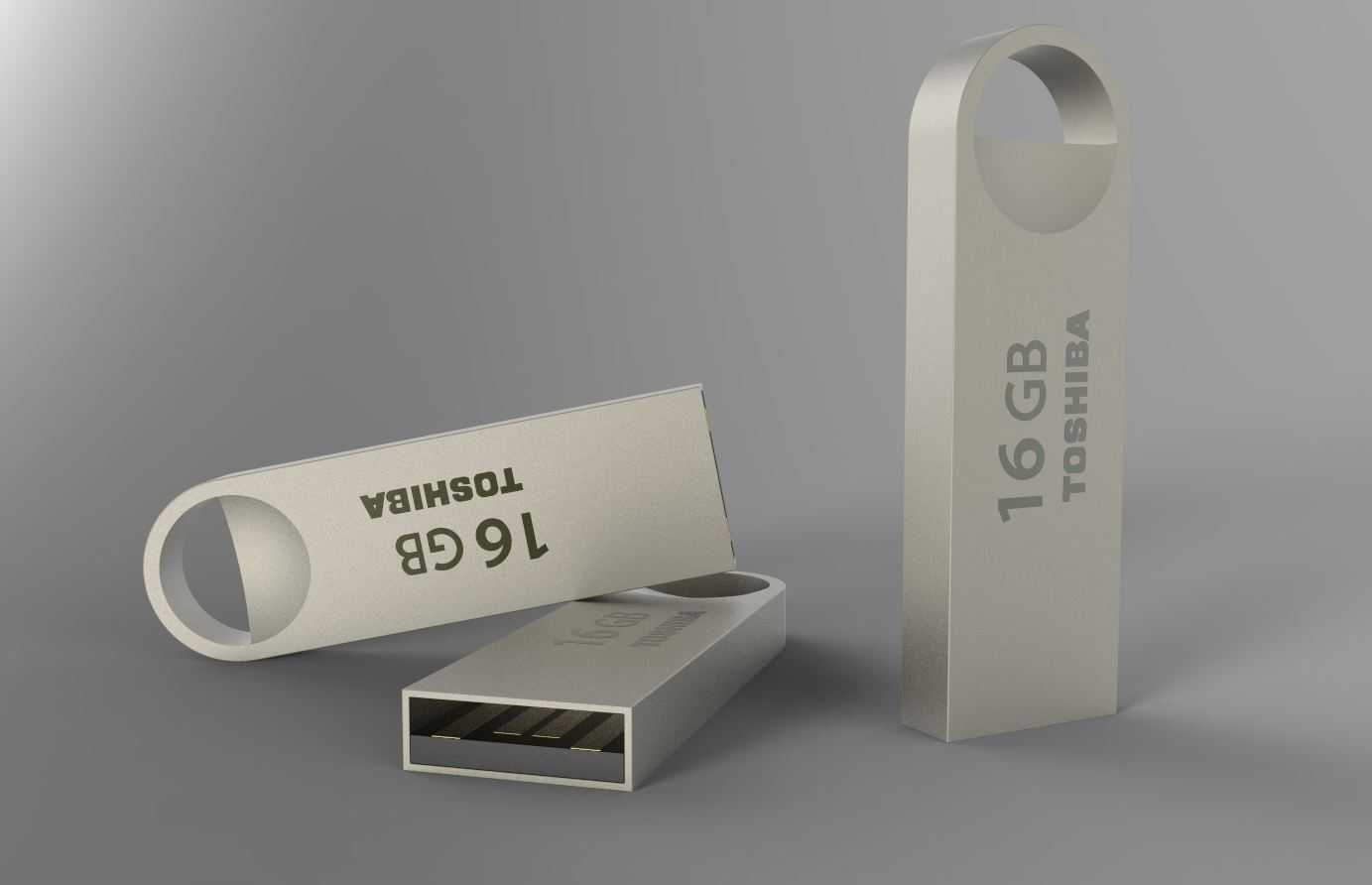

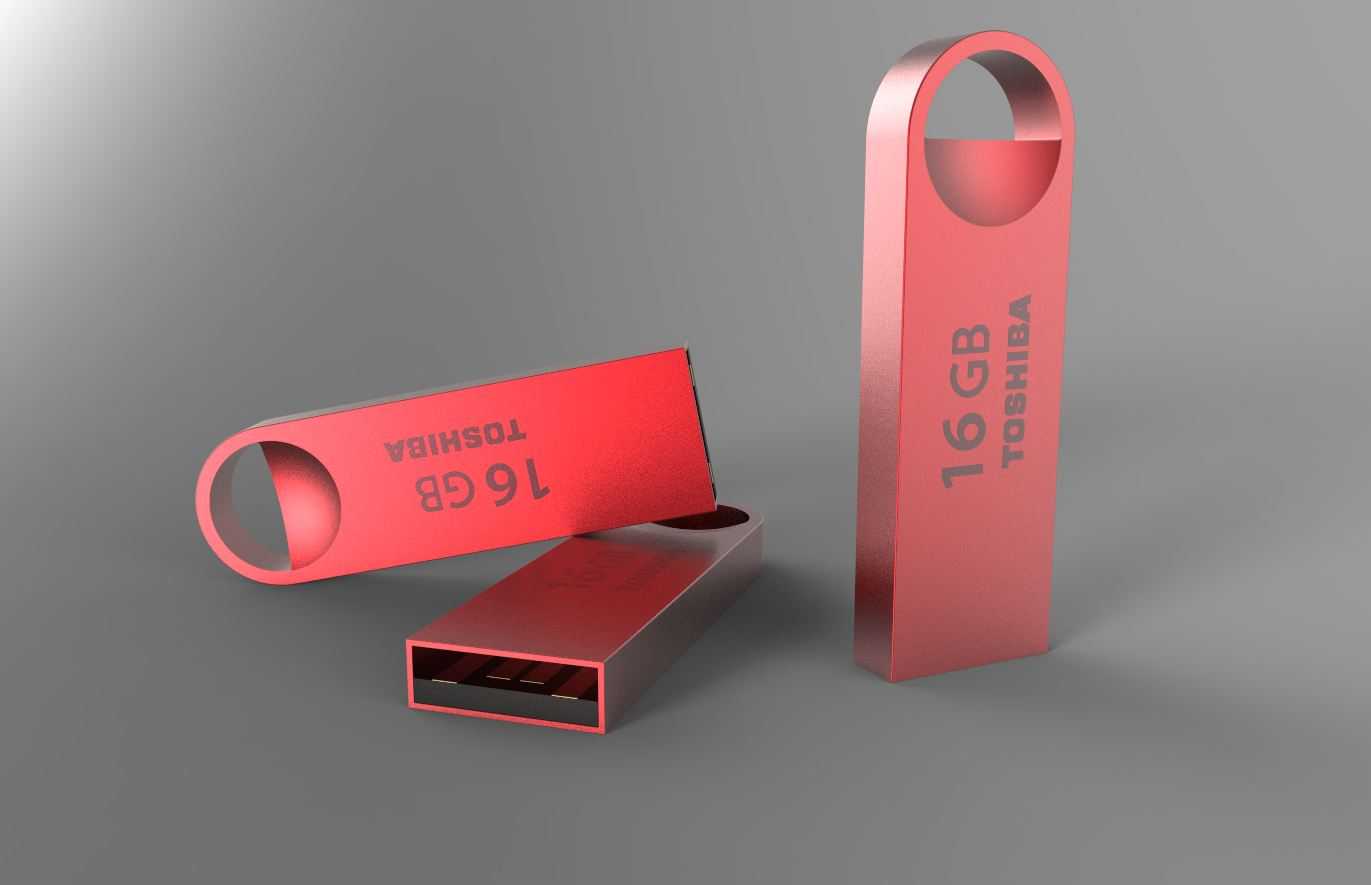

　　日常办公与工业现场的数据传输场景里，便携存储设备的耐用性一直是结构设计需要重点考量的方向，这款金属外壳U盘的设计，正是围绕高频携带、复杂使用环境下的可靠性展开。从结构布局来看，整体采用长条形一体化金属壳体设计，端部集成的挂孔没有采用额外拼接的挂环结构，而是直接在壳体端部铣出贯通的环形挂接位，这种设计首先消除了挂环脱落的风险，不管是挂在钥匙串、工牌挂绳还是设备检修包的挂点上，都能避免额外连接件断裂导致的设备遗失，同时一体化的金属结构也能提升整体抗摔、抗挤压的能力，在车间现场、户外测绘等容易发生磕碰的场景下，金属壳体可以直接承受外力冲击，保护内部的闪存芯片与PCB板不受损坏。

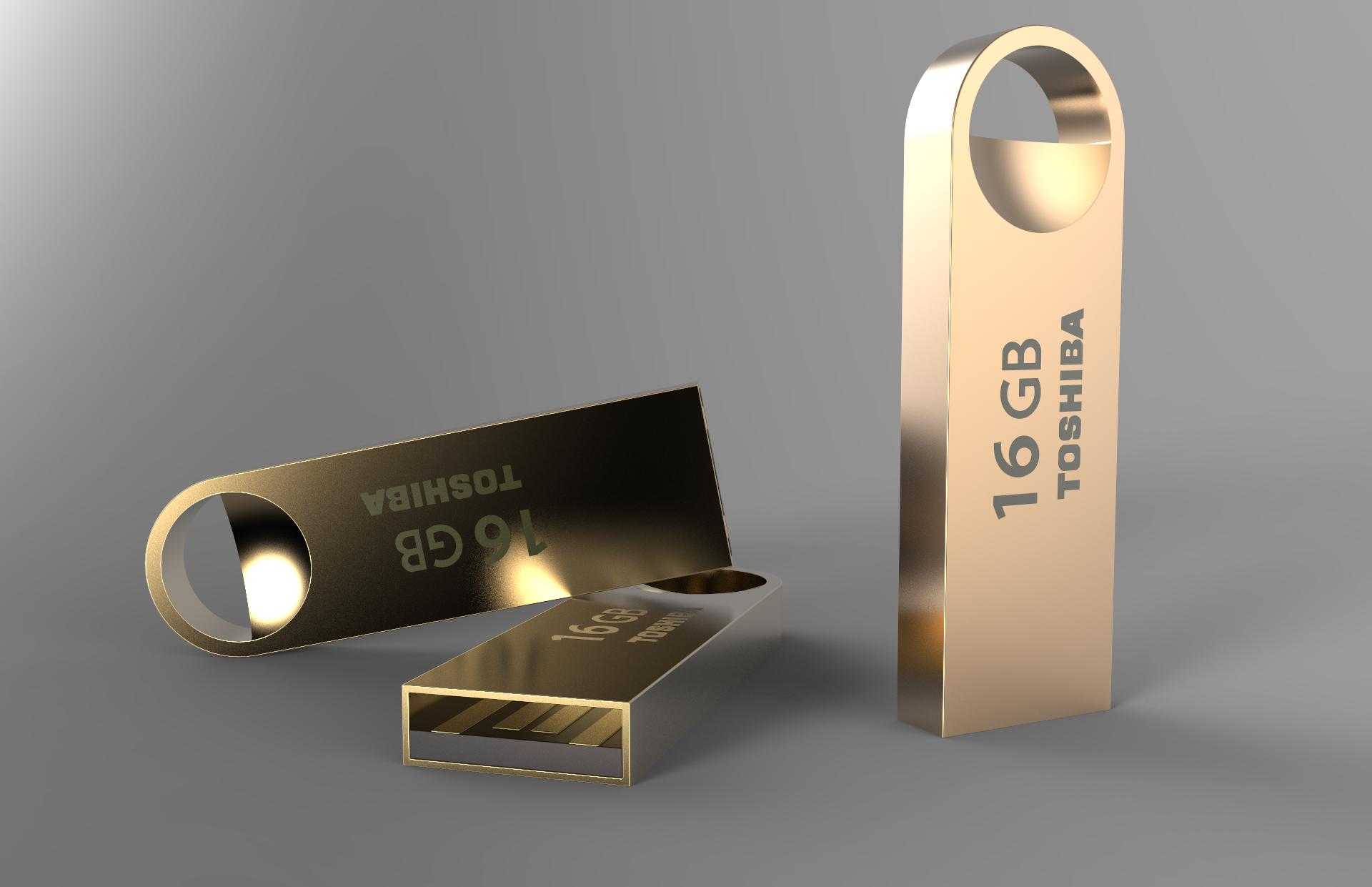

　　从功能特性上看，这款U盘的外壳采用锌合金压铸后抛光镀金的工艺处理，表面没有多余的拼接缝隙，既可以提升日常握持插拔的手感，也能减少灰尘、水汽从壳体缝隙渗入的概率，相比塑料外壳的U盘，在多尘、轻度潮湿的工业现场使用时，防护能力有明显提升。壳体表面的容量标识与品牌标识采用激光蚀刻工艺，不会因为长期摩擦、接触汗液或者油污出现标识磨损脱落的问题，长期使用后依然可以清晰识别设备参数。接口部分采用标准USB公头设计，与壳体的衔接位置做了圆弧过渡处理，插拔时不会出现硌手的问题，同时接口的金属外壳与主体壳体做了导通连接，插拔时可以将积累的静电通过设备接口导走，避免静电击穿内部存储芯片的风险。

　　设计过程中，首先需要确定内部PCB板与闪存颗粒的排布尺寸，16GB容量的存储方案采用单颗闪存颗粒加主控芯片的布局，整体PCB的长度控制在38mm以内，宽度控制在12mm以内，厚度控制在2.5mm以内，给外部金属壳体预留足够的壁厚空间，壳体的最小壁厚不低于1.2mm，保证挤压时的结构强度。端部挂孔的内径设计为8mm，可以适配绝大多数常见的钥匙圈、挂绳尺寸，挂孔位置的外侧做了R2的圆角处理，避免挂接后尖锐边缘磨损挂绳纤维，提升长期挂接的耐用性。整体外形的长度控制在60mm，宽度15mm，厚度5mm，这个尺寸既可以保证内部元件有足够的安装空间，也不会因为体积过大导致相邻USB接口被遮挡，在插满接口的工业交换机、工控机上使用时，不会干涉旁边接口的设备插拔。

　　壳体的装配采用卡扣加微量结构胶的固定方式，尾端的盖帽与主体壳体配合的位置设计了0.1mm的过盈卡扣，装配后不需要额外的螺丝固定，外观整体性更强，同时配合少量的结构胶填充缝隙，既可以提升整体的连接强度，也能进一步提升防尘防泼溅的能力。接口部分的金属屏蔽壳与主体外壳之间做了定位台阶，装配时可以直接卡入定位，避免长期插拔后接口出现松动移位的问题，保证插拔寿命达到万次以上的使用要求。
