动力系统用曲柄轴结构三维建模设计

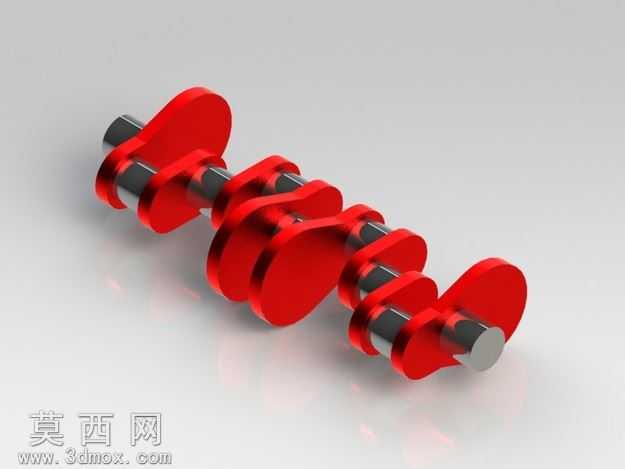

本次建模的曲柄轴是动力系统核心传动零件，建模全程以实际工业应用中的曲柄轴功能逻辑为核心，先梳理曲柄轴的核心结构组成：包含主轴颈、连杆轴颈、曲柄臂、平衡配重块几个核心部分，首先在三维建模环境中绘制各段轴体的中心基准线，确定各主轴颈的同轴度基准，以及连杆轴颈相对于主轴颈的偏心距参数，严格匹配动力传动场景下的行程设计要求。建模过程中先通过旋转特征生成各段圆柱轴体的基础轮廓，再对曲柄臂与轴颈的衔接位置做圆角过渡处理，避免应力集中问题，平衡配重块的轮廓通过草图绘制后拉伸成型，配重块的外形弧度经过参数调整，确保运转时的动平衡性能达标。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度、金属度参数，还原锻钢曲轴的哑光金属质感，同时对轴颈的配合面做轻微的高光处理，区分加工面与非加工面的视觉差异。结构设计上充分考虑曲柄轴的实际受力特性，各段轴颈的直径参数、曲柄臂的厚度参数都参考通用动力机械的设计规范，确保模型结构符合实际加工与装配要求，连杆轴颈与主轴颈的平行度公差在建模时通过基准约束严格控制，避免出现传动卡滞的问题。整体建模过程遵循从基准到特征、从整体到细节的设计思路，先搭建整体的轴系骨架，再逐步添加细节特征，最后完成整体的装配校验，确保各部分结构衔接合理，没有干涉问题，渲染阶段采用柔和的侧光光源，突出金属零件的轮廓立体感与结构层次，清晰展现曲柄轴的整体形态与各部分结构比例，方便使用者直观理解曲柄轴的结构组成与传动原理。
