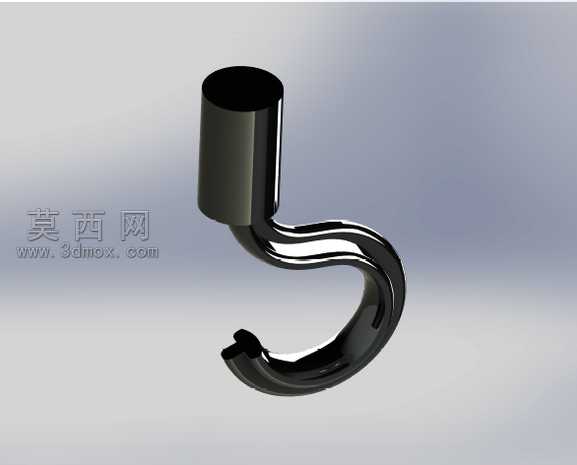

本模型为起重机吊钩的三维参数化设计成果,建模阶段以起重作业的实际受力工况为核心依据,采用主流三维CAD软件完成全流程构建。建模过程中首先对吊钩的整体结构进行拆解,分为上部连接柱段、中部弯曲过渡段、下部钩体承载段三个核心部分,各部分衔接处均做平滑过渡处理,避免应力集中风险。上部连接柱采用圆柱实体结构,建模时严格控制柱体的直径与高度比例,保证其与起重机动滑轮组的连接适配性,柱体端面做倒角处理,既符合实际加工工艺要求,也避免装配时出现锐边干涉。中部弯曲段是吊钩受力传递的关键区域,建模时通过样条曲线拟合出符合力学性能的弯曲弧度,曲线曲率经过多轮调整,保证载荷能够均匀传递至整个钩体,不会在局部出现应力峰值。下部钩体的钩尖部分做了特殊的防脱结构设计,预留了安全挡片的安装位置,建模时对钩尖的开口角度、深度进行精准控制,既保证吊具能够顺利挂入,也能在起吊过程中防止吊索意外滑脱。材质渲染阶段,上部连接柱采用哑光深灰金属材质,模拟实际生产中铸钢件的表面质感,调整材质的粗糙度、反光度参数,还原铸钢件经过粗加工后的表面肌理;下部钩体采用抛光亮面金属材质,模拟吊钩经过调质处理、表面打磨后的金属光泽,通过调整环境光反射参数,让钩体的曲面弧度在渲染效果中清晰呈现,直观展示弯曲段的流线型结构。整体模型严格遵循起重机吊钩的行业设计规范,各部分尺寸比例符合通用起重吊钩的参数标准,结构上没有冗余设计,所有特征均服务于吊钩的承载功能与装配需求,模型的几何精度满足后续有限元受力分析、工程图纸导出、生产加工模拟的使用要求,能够直观展现起重机吊钩的完整结构形态与设计逻辑,为起重设备的相关设计、教学、演示场景提供精准的三维数字化参考。
