简化结构振动饲料料斗三维设计模型

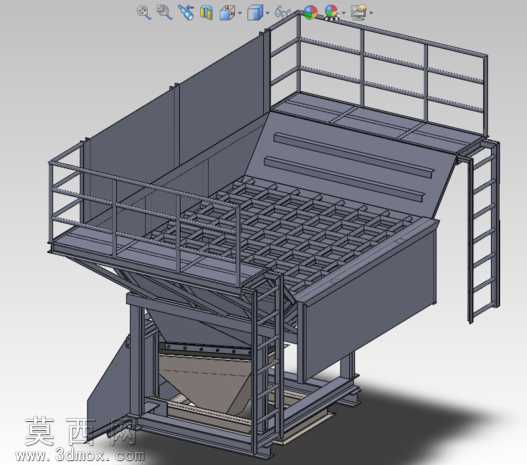

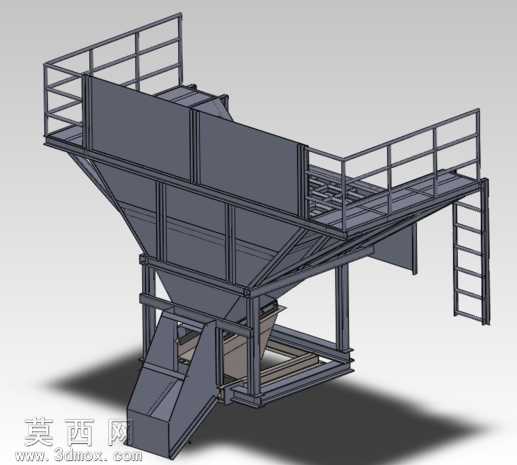

本模型为简化结构的振动式饲料料斗三维设计，建模过程中对非核心外观结构做了精简处理，省略了作为独立外购件的驱动电机、侧边减振弹簧等标准配套部件，重点还原料斗主体及配套操作平台的完整结构形态。建模阶段采用自顶向下的设计思路，先搭建整体钢结构支撑框架的基准线，依次完成下部承托机架、中部锥形储料斗体、上部操作检修平台的结构搭建：下部机架采用型钢焊接框架结构，预留振动组件的安装定位空间，框架做了等强度的结构简化，在保证结构受力逻辑准确的前提下减少冗余建模特征；中部料斗采用上宽下窄的锥形溜料结构，斗壁做了加厚板材的特征处理，侧壁设置加强筋结构避免物料堆积造成的结构变形，斗体下部预留出料口的连接法兰位，可对接后续给料输送组件；上部平台采用花纹钢板做踩踏面，周边设置标准化安全防护栏杆，侧边配置直爬梯连通地面与操作平台，平台与料斗顶部做一体化连接设计，方便操作人员完成料斗内部清理、进料检查等日常作业。模型渲染阶段采用哑光深灰金属材质模拟钢结构焊接件的真实质感，对栏杆、爬梯等薄壁构件做了边缘倒角处理，避免尖锐棱角的视觉违和感，场景中添加柔和的环境漫反射光影，清晰呈现各部件的装配关系与结构层次。该简化模型重点突出料斗的主体储料、支撑、操作防护的核心结构，省略的电机、弹簧等部件可根据实际选型参数在装配环境中直接调用标准件库完成配套装配，可作为饲料加工生产线中原料暂存、均匀给料环节的方案设计参考，也可用于同类振动给料料斗的结构改型设计基础框架，帮助设计人员快速完成方案阶段的结构布局验证，减少重复建模的工作量，模型各部件的装配约束完整，可直接用于结构干涉检查、整体尺寸校核等前期设计工作。
