三层筛面振动筛分设备三维设计

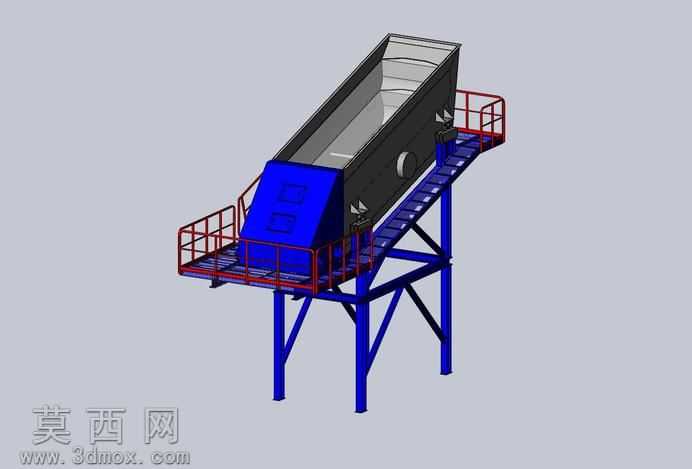

本模型为三层筛面结构的振动筛分设备，整体采用三维参数化建模完成，完整还原了工业级振动筛的全部结构细节。建模过程中先以钢架支撑结构为基准搭建整体骨架，四根主支撑立柱搭配斜向加强筋形成稳定的承载底座，确保设备运行时的结构刚性，支撑框架采用型钢截面参数绘制，所有连接节点的位置都经过对齐校验，避免出现装配干涉。设备主体筛箱采用倾斜布置设计，入料端高于出料端，便于物料在振动过程中沿筛面自然滑移推进，筛箱内部设置三层不同孔径的筛面结构，可一次性完成多种粒径物料的分级筛分作业，筛箱外侧布置的振动激振单元安装位预留了标准装配接口，可匹配不同规格的激振器组件。设备配套设计了带安全护栏的操作检修平台，平台采用防滑钢板结构，周边设置红色安全防护栏杆，沿筛箱侧面布置的倾斜步梯带有防滑踏步，方便运维人员抵达筛箱各部位开展检修、换筛网等作业。模型渲染阶段对不同部件赋予了差异化材质：支撑钢架、步梯、筛箱主体采用工业金属材质，还原钢材的哑光金属质感，防护栏杆采用醒目的红色安全漆材质，筛箱入料端的护罩采用蓝色涂装材质，清晰区分不同功能部件。设计过程中充分考虑了振动筛的实际作业需求，筛箱的倾斜角度、支撑腿的跨距、护栏的高度都参考了行业通用设计规范，所有部件的装配关系都按照实际生产中的连接逻辑设置，从支撑底座到筛箱主体，再到检修平台、步梯结构，各部件的层级关系清晰，可直接用于结构展示、方案汇报或后续的工程图导出作业，完整呈现了矿用振动筛从整体框架到细节结构的设计逻辑，还原了工业筛分设备的真实结构形态。
